APC后备式不间断电源结构设计

　　在小型办公场景、家庭工作站以及桌面级弱电设备配套中，后备式UPS的选型与结构适配一直是容易被忽略但直接影响设备运行安全的环节，本次呈现的APC BE425M款后备电源结构，完全围绕桌面级小功率供电防护需求做设计落地，没有冗余的功能堆砌，所有结构细节都服务于实际使用场景的落地需求。从实际应用场景来看，这类425VA容量的后备电源，核心覆盖的是单台桌面主机搭配小型显示器、家用路由光猫组、小型桌面外设集群的短时供电防护，应对日常电网的瞬时闪断、电压波动场景，避免设备意外掉电导致的数据丢失、硬件损伤，和在线式UPS不同，后备式的结构设计不需要考虑长期逆变运行的散热冗余，整体体积可以控制在桌面可放置的范畴，不会占用过多的工位空间。

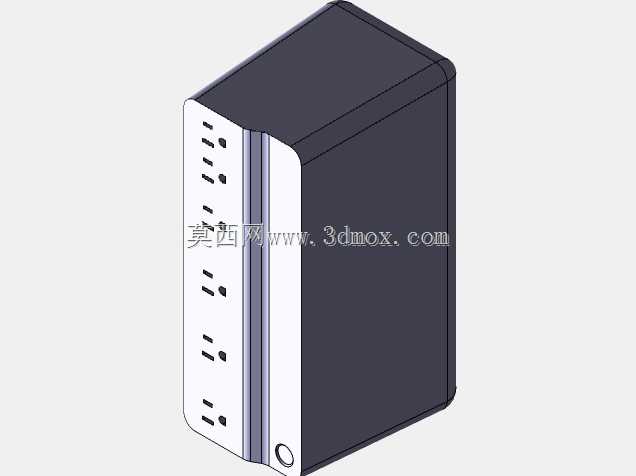

　　从设备实际用途出发，这款产品的结构设计首先明确了核心功能边界：市电正常状态下，设备仅做浪涌防护与电压稳压输出，内置电池处于浮充状态，只有当市电电压超出阈值或者完全中断时，才会快速切换到电池逆变输出状态，切换时间控制在桌面类设备可承受的范围内，不会造成设备重启，因此内部结构的排布上，逆变模块、充电模块、电池仓的位置做了明确的分区，避免强电回路之间的信号干扰，同时前面板的输出插座直接和内部输出母排做短距离连接，减少线路损耗，也降低了大电流插接时的接触电阻。从产品功能特性对应的结构设计来看，前面板集成的多组国标两孔、三孔插座，排布间距做了充分考量，相邻插座之间预留了足够的空间，即使插入大尺寸的电源适配器也不会出现互相遮挡的情况，这一点是很多同类型产品容易忽略的细节——不少小体积UPS为了压缩整体尺寸，插座排布过于紧密，实际使用时有效插座数量大打折扣，这款产品的插座排布在建模阶段就做了适配器干涉模拟，确保每一个插座位都能正常使用。机身侧面的竖向装饰条同时兼具结构加强筋的作用，因为外壳采用的是阻燃ABS材质，长期使用中如果仅靠壳体自身壁厚支撑，堆叠放置或者受到侧向挤压时容易出现形变，这条竖向的凸起结构和内部的支撑柱连为一体，大幅提升了壳体的侧向抗形变能力，同时在视觉上打破了纯黑壳体的沉闷感，兼顾了结构强度与外观协调性。从设计思路的角度拆解，这款产品的建模完全遵循自上而下的设计逻辑：首先确定内置铅酸电池的尺寸边界，这是整个产品体积占比最大的部件，

　　以电池仓的尺寸为核心基准，向外排布充电板、逆变板、输出母排的位置，再根据内部元件的总占用空间确定外壳的整体轮廓，最后在外壳上匹配插座位置、指示灯位置、开关位置，所有的圆角处理都和内部元件的安全距离做了匹配，壳体的壁厚均匀，避免注塑生产时出现缩痕、翘曲的问题，壳体的拼接处采用卡扣加少量螺丝的固定方式，既方便生产组装，也便于后期的维护更换电池。关于外形尺寸与安装边界，这款产品采用立式窄体设计，整体占地面积仅相当于一本32开书籍的大小，可以直接放置在桌面角落、显示器支架下方，或者弱电箱旁的狭小空间内，不需要额外的安装支架，底部设计有四个防滑胶垫的安装位，放置在光滑桌面时不会出现滑动，机身背面预留了壁挂孔位，对于需要挂装在墙面、

　　桌板下方的场景也能适配，安装时只需要在对应位置打入两颗自攻螺丝，将机身挂装即可，不需要额外的安装配件。在散热结构的设计上，因为后备式UPS正常工作时的发热主要来自充电模块，逆变模块只有在断电切换时才会短时工作，因此没有设计强制散热风扇，完全靠壳体表面的自然散热就能满足温升要求，避免了风扇运行带来的噪音问题，非常适合对噪音敏感的家庭、办公桌面场景，壳体上的散热缝隙都做了防异物设计，缝隙宽度控制在不会让日常的回形针、订书钉等小金属件掉入的尺寸，避免内部短路风险。从结构建模的细节来看，所有的内部安装柱都做了加强筋处理，螺丝柱的壁厚做了均匀过渡，避免锁螺丝时出现柱体开裂的问题，电池仓的位置设计有缓冲泡棉的安装槽，电池装入后可以通过泡棉填充间隙，避免移动设备时电池晃动产生异响，同时也能在设备受到轻微磕碰时起到缓冲作用，保护电池壳体不受损伤。输出插座的固定结构和前面板做了一体化设计，插座装入后通过卡扣定位，不需要额外的螺丝固定，减少了组装工序，同时也保证了插座的固定强度，频繁插拔插头时不会出现插座松动移位的问题。
