海王星500系列单工计量泵结构设计

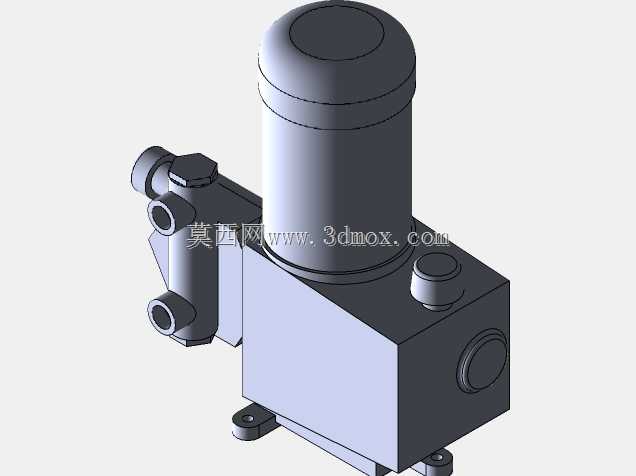

　　在化工药剂投加、小型水处理药剂配比、实验室精准流体输送这类对流量精度有严苛要求的场景里，单活塞式计量泵一直是小流量高精度输送的核心选型，海王星500系列单工计量泵的结构设计，完全围绕这类场景的实际使用需求展开。从结构布局来看，驱动端与液力端采用分体式集成设计，上部的圆柱腔体为驱动电机的安装容纳空间，下部方形箱体集成了减速传动与曲柄连杆转换机构，侧出的液力端组件直接与泵头阀体连通，这种布局最大的优势是缩短了传动链长度，减少了动力传递过程中的间隙损耗，同时让整体安装占用的平面空间更紧凑，适合在撬装加药装置、小型设备配套的狭窄安装位里布置。

　　从功能特性上看，该系列泵覆盖500-S-N1至547-S-N4多个型号，全系列共用统一规格的阀体结构，仅通过调整内部活塞的直径尺寸来覆盖0.5到1.187英寸不等的行程容积区间，这种模块化的设计思路，既减少了生产端的零部件种类，降低了备件储备的复杂度，也让现场运维时的部件互换性更强，不用针对不同流量型号准备差异化的阀体备件。不同材质后缀的型号对应不同的过流部件材质，铸铁材质适配常规中性水基药剂的输送，316不锈钢版本可应对弱酸碱腐蚀工况，C-20合金版本能耐受更强的腐蚀性介质，PVC材质版本则适合输送强氧化性或者对金属离子析出有严格限制的药剂，选型时只需要根据输送介质的腐蚀特性匹配对应过流材质即可，不用改动整体安装尺寸与驱动结构。

　　动力匹配上，除547型号采用1/2马力电机外，其余型号均标配1/3hp单相115vac电机，适配普通民用与工业低压单相供电场景，不用额外配置三相供电回路，降低了小型配套场景的配电门槛。液力端的进出液接口采用侧置式布局，接口轴线与泵安装底面平行，管路连接时不需要在泵体上方预留操作空间，垂直方向的安装高度只需要覆盖电机顶部到安装脚的尺寸即可，安装脚采用带安装孔的凸耳结构，直接通过螺栓固定在安装基础平面上，不需要额外制作复杂的安装支架，安装时只要保证泵体水平，避免传动机构因倾斜产生偏磨即可。

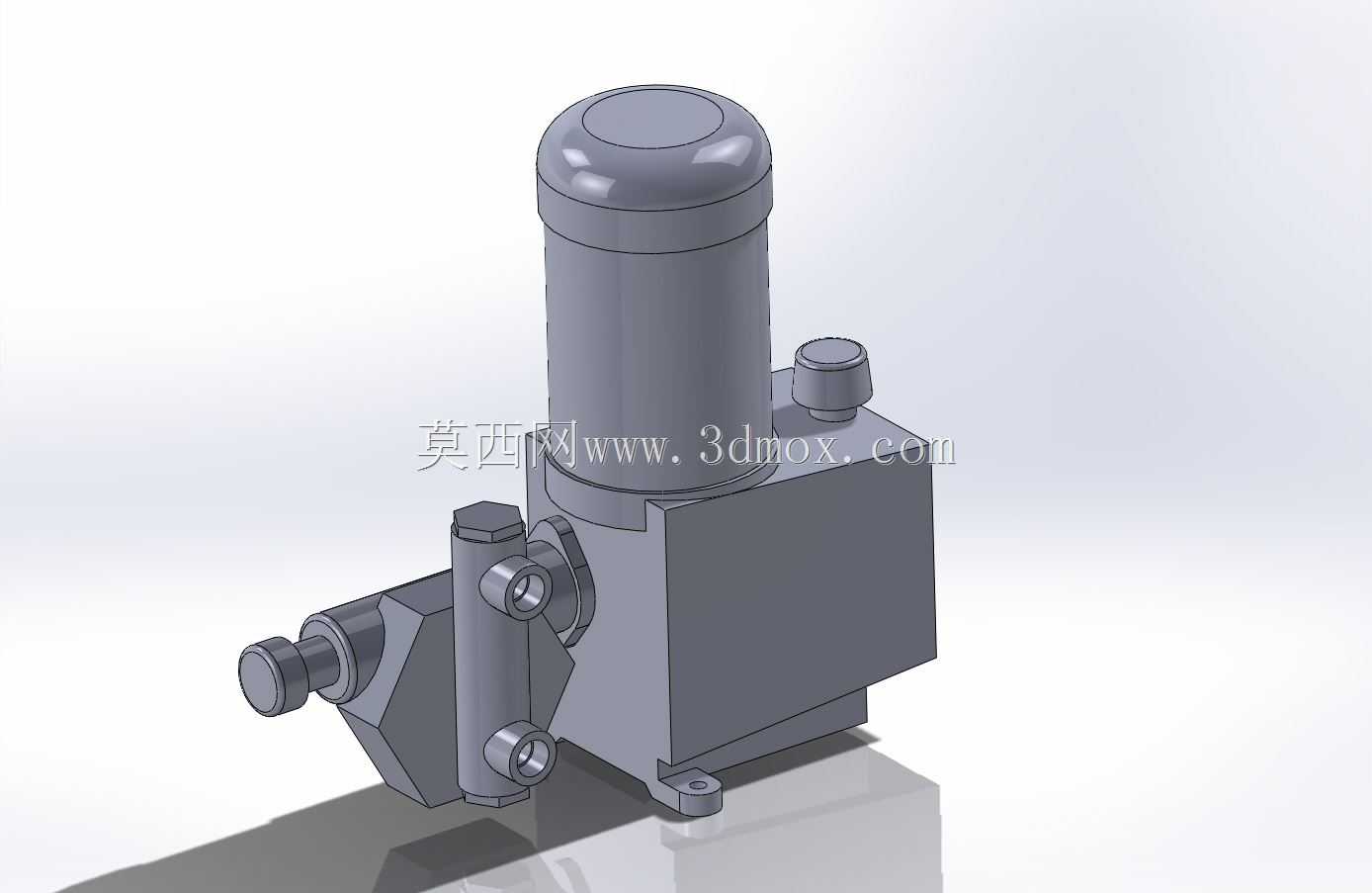

　　从建模逻辑来看，该模型完整还原了泵体的外部装配关系，电机端盖、接线凸台、液力端的调节旋钮、接口法兰的位置都与实际产品一致，在做配套设备的三维布局时，可以直接导入该模型进行安装干涉检查，提前核对管路接口的位置、安装螺栓的孔位距离、检修操作需要预留的空间——比如液力端的流量调节旋钮在泵体侧上方，建模时已经预留了手指旋转调节的操作空间，做整机布局时不需要额外在这个位置避让其他部件；电机顶部的端盖是平整结构，上方可以预留少量散热空间即可，不需要预留大尺寸的检修拆卸空间。

　　实际使用中，这类单工计量泵的输出流量是脉动式的，因为单活塞结构在回程时不输出介质，所以在配套管路设计时，通常会在出口端配置阻尼器来平缓脉冲，而该泵的出口接口位置预留了足够的接头安装长度，不用额外加长管路就能直接连接阻尼器或者背压阀。泵体的传动箱部分采用一体化铸造结构，箱体上的加强筋位置在模型里也有完整还原，这些加强筋既可以提升箱体的刚性，减少传动过程中的振动变形，也能作为散热筋，把传动机构运转产生的热量及时散发出去，长时间连续运行时也能保持箱体内温度在合理区间。

　　在做设备选型配套时，首先要确认的是安装边界：该泵的整体宽度不超过液力端最外侧接口到电机另一侧的距离，深度方向从安装脚前端到传动箱后端的尺寸适配小型撬装的层板布置，垂直方向高度不会遮挡周边的管路与阀件。过流部件的材质选择要优先核对输送介质的兼容性，比如输送次氯酸钠这类强氧化性药剂时，就要选择PVC过流版本，避免金属材质被快速腐蚀；输送常规的絮凝剂、阻垢剂时，铸铁版本就可以满足使用需求，控制配套成本。另外要注意，单工泵的流量调节是通过改变活塞行程来实现的，调节旋钮的位置在液力端上方，操作时不需要拆卸任何护罩，直接旋转旋钮就能在0-100%行程范围内调节输出流量，日常运维的操作门槛很低。
