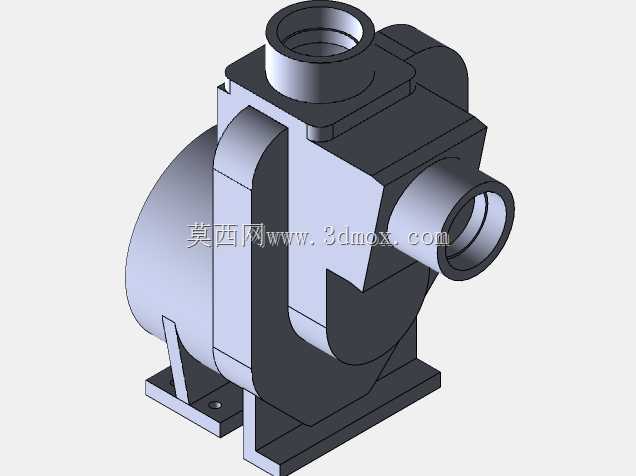

Flomax8型两寸接口自吸离心泵结构

　　这款自吸离心泵的流体端结构设计，核心围绕民用供水、消防应急、小型农用灌溉、工程临时输水等场景的快速部署需求打造，两寸规格的进出水口通径，匹配常规输水软管、镀锌钢管的快速接驳标准，无需额外变径接头即可完成现场管路对接，大幅降低现场安装的配件准备成本。泵壳入口后侧的倾斜腔体为内置挡板阀预留了精确安装位，该结构是实现自吸功能的核心，首次启动前仅需向泵腔加注少量引液，即可在叶轮高速旋转时通过挡板阀的气液分离作用，逐步抽除吸入管路内的空气，无需在管路底端加装底阀，也不用每次启动前重复灌泵，特别适合移动作业、水源液位波动较大的取水场景，比如野外消防取水、临时排涝、零散地块灌溉这类没有固定安装基础的使用环境。

　　从结构设计逻辑来看，本次建模仅还原了泵体本身的流体过流部分，未集成电机结构，这一设计思路充分考虑了实际选型的灵活性：同规格泵头可适配三种不同机座尺寸的动力源，涵盖常规工业电机、小型汽油机、柴油机输出端的对接需求，泵体与动力端的连接法兰采用统一螺栓孔位布局，不同动力源切换时无需重新加工连接法兰，仅需匹配对应规格的联轴器即可完成装配。建模时统一了三种机座对应的螺栓安装孔位参数，不管是选用哪个规格的动力源，泵体侧的安装螺孔位置、深度都保持一致，设计人员在做系统集成时，无需针对不同动力源重新调整泵体侧的连接结构，可直接调用模型完成总装布局。

　　安装边界方面，泵体底部自带一体式铸造安装底座，底座上预留的两个长条形安装孔可适配一定范围内的安装架尺寸偏差，现场安装时即使预埋螺栓的位置存在几毫米的误差，也能通过长孔的调节余量完成泵组固定，不用重新扩孔或者焊接调整支架。进出水口的朝向采用垂直向上进水、水平侧方出水的布局，这种布局一方面可以缩短吸入管路的垂直长度，降低自吸过程中的气阻影响，另一方面水平出水的接口可以直接对接水平铺设的输出管路，减少90度弯头的使用，降低管路沿程压力损失。需要注意的是，不同厂家生产的同机座号电机，轴伸长度、机身总长会存在一定差异，即使是统一NEMA或IEC框架标准的电机，不同厂商的外壳尺寸也会有细微区别，因此在做整机三维布局时，泵体模型的安装基准以泵脚底面、动力端连接法兰面为定位基准，电机模型需要根据实际选型的厂商样本调整轴向位置，避免出现总装干涉。

　　泵体的过流腔道采用顺滑的圆弧过渡设计，没有直角突变的结构，一方面可以减少流体在腔体内的湍流损失，提升泵的运行效率，另一方面也能降低流体携带的杂质在腔道内滞留堵塞的概率，在输送含有少量泥沙颗粒的水体时，不容易出现腔道淤积的问题。泵壳的壁厚设计充分考虑了自吸过程中的负压耐受能力，以及常规输水工况下的压力冲击，即使在出口阀门快速关闭产生水锤的瞬间，泵壳结构也能承受对应的瞬时压力，不会出现开裂变形的问题。配套的底座除了适配电机安装的场景，还预留了对接内燃机动力输出轴的安装空间，当选用汽油机或柴油机作为动力源时，可直接将发动机固定在同一底座上，组成移动式泵组，不需要额外制作动力安装支架，适合做成可移动的应急泵车、移动灌溉机组。

　　在做三维建模的细节处理上，所有密封面的位置都预留了标准的密封槽安装位，泵壳分体结合面的平面度要求在模型中通过基准面的约束做了体现，结构设计人员调用该模型时，可直接在对应位置选取密封件规格，不用重新测量密封面的尺寸参数。进出口的连接法兰尺寸符合两寸管径的常规法兰标准，可适配平焊法兰、快速接头等多种连接配件，满足不同场景的管路连接需求。
