Moyno1000系列螺杆泵结构三维设计

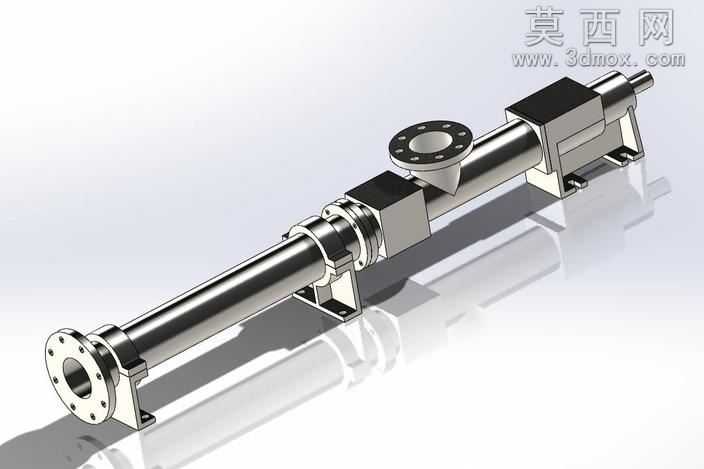

本模型为Moyno1000系列螺杆泵的完整三维结构设计，建模过程严格遵循该系列螺杆泵的实际工程尺寸与装配逻辑，在三维建模环境中完成所有零部件的参数化搭建，覆盖A1B、A2B、A2C、A4B、A1D、A1E、A2E、A4D、A1F、A2F、A4E等全系列配置的结构特征，可直观呈现不同配置下的部件差异与装配适配关系。建模阶段首先梳理单螺杆泵的核心工作逻辑，即依靠螺杆与衬套形成的密封腔室沿轴向推移实现流体输送，依次完成进料法兰段、泵筒主体段、螺杆转子段、万向传动段、动力连接段、安装支座段的独立零件建模，每个零件的倒角、安装孔位、法兰密封面、连接止口等细节均按照工业泵的设计规范进行还原，保证各部件装配时的干涉检查完全符合实际装配要求。材质渲染阶段针对不同部件的实际工业用材进行材质匹配：泵筒、法兰、支座等金属结构件采用抛光不锈钢材质，调整金属粗糙度与反射参数还原金属加工面的质感；密封件、衬套等非金属部件采用对应工程材质的哑光质感表现，传动连接部位的紧固件、联轴器部件做发黑处理的金属质感区分，通过光影渲染突出泵体的长轴类结构特征，清晰展现各段部件的连接关系与整体布局。结构设计上完整还原了该系列螺杆泵的安装支撑结构，两端法兰的螺栓孔分布、进出口法兰的通径尺寸、支座的安装定位孔均对应1.50英寸到4.00英寸的吸力规格、1.50英寸到3.00英寸的放电运行规格的参数范围，模型可直观呈现螺杆泵与减速电机耦合的安装接口位置，清晰展示流体从进口法兰进入、沿螺杆密封腔输送至出口法兰排出的完整流道走向，能够帮助设计人员快速理解该系列螺杆泵的结构组成、装配关系与工作原理，可用于泵类产品的结构演示、选型参考以及配套输送系统的布局设计参考。
