方管转圆管法兰式钢质连接通道结构

　　在散料输送、通风除尘、工业排气这类管路布设场景里，经常会遇到方形截面管路与圆形截面管路对接的需求——比如设备端出风口是方形结构，外接的螺旋风管、圆形除尘管道是标准圆截面，直接对接会出现截面不匹配、漏风漏料、应力集中的问题，这类天圆地方结构的连接通道就是为解决这类异径转接需求设计的。

　　从实际使用场景来看，这类转接件常见于粮食加工生产线的物料输送管路、车间除尘系统的风管对接、粉体输送设备的出料端转接、通风空调系统的异径管段连接，在需要改变管路截面形状的位置，替代多段拼接的焊接结构，降低现场安装的对位难度，减少管路接缝处的泄漏风险。

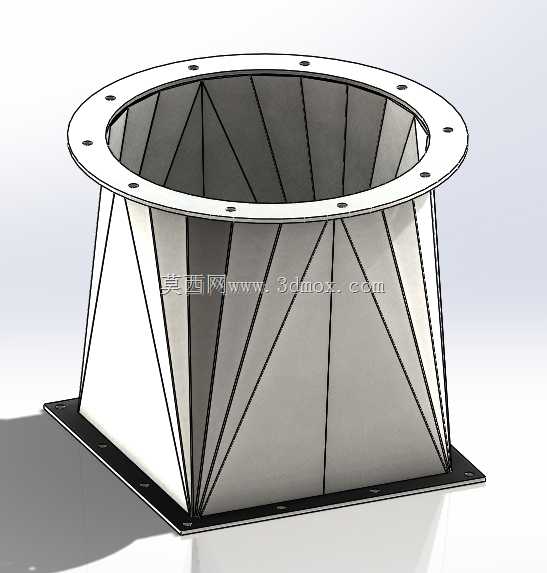

　　该结构上下两端均采用法兰连接设计，上端为圆形法兰，沿法兰圆周均匀分布螺栓安装孔，可与标准圆形风管、圆形设备接口通过螺栓压紧密封垫实现刚性连接；下端为方形法兰，沿方形法兰的四边均匀排布安装孔，适配方形截面的设备出料口、方管管路的连接需求。中间的过渡段采用三角形分瓣拼接的曲面结构，将方形截面的四个角点平滑过渡到圆形法兰的圆周上，这种分瓣式的结构设计一方面可以降低钣金折弯、焊接的加工难度，每一块瓣片都可以通过平板下料后压型拼接，不需要复杂的曲面成型工艺，普通的钣金加工车间即可完成制作；另一方面，三角形的筋格结构可以提升过渡段的整体结构刚度，在输送带压气体、散状物料时，减少通道壁面的振动变形，避免长期运行过程中焊缝处出现疲劳开裂。

　　从安装边界来看，设计时需要先确认两端对接接口的尺寸参数：上端圆法兰的内径要匹配对接圆管的通径，法兰外径、螺栓孔中心距、螺栓孔数量与孔径要和对接端的法兰参数完全一致，避免现场安装时出现孔位错位无法穿装螺栓的问题；下端方法兰的内孔尺寸要匹配方管的内截面尺寸，保证通流截面平滑过渡，避免出现台阶导致物料堆积、风阻增大的问题。过渡段的高度设计需要兼顾两个因素：一是过渡角度不能过陡，如果高度过小，方形到圆形的过渡曲面曲率过大，会导致物料输送时在转角处出现积料，通风场景下会增大局部风阻，带来额外的能耗损失；二是要预留足够的安装操作空间，法兰螺栓的拧紧作业需要预留扳手操作的空间，过渡段高度不足会导致上下端法兰的螺栓安装时工具无法伸入，增加现场安装的难度。

　　在结构强度设计上，因为这类通道经常会承受物料的冲刷、风压的脉动载荷，壁板的厚度选择需要根据输送介质的特性调整：如果是输送磨损性较强的矿石粉、粮食颗粒，壁板厚度需要适当增加，必要时可以在通道内壁增加耐磨衬板；如果是普通通风排气场景，采用常规厚度的碳钢板焊接即可，焊接完成后需要对焊缝做打磨处理，避免内壁有焊瘤、毛刺导致挂料积灰。法兰与过渡段的连接位置需要满焊处理，不能有虚焊、漏焊的位置，防止输送带压介质时出现泄漏。另外，这种分瓣式的结构在拼接时要保证每一块瓣片的对接位置对齐，避免出现内壁错边，错边位置不仅会增大介质流动的阻力，还会在长期冲刷下出现磨损穿孔的问题。

　　实际选型使用时，还要考虑管路的载荷情况，如果通道安装在两个固定管路之间，需要考虑热胀冷缩带来的位移补偿，必要时可以在一端的法兰处增加软连接，避免刚性连接导致通道承受额外的轴向拉力，损坏焊缝或者法兰结构。如果是垂直安装的场景，下方的方法兰连接的设备如果有振动，还需要在通道适当位置增加固定支架，减少通道的振动传递，降低连接螺栓松动的风险。
