金属板材拼接式多面穹顶结构设计

　　这类多面拼接穹顶结构，常应用在小型景观建筑顶部、户外设备防护舱顶盖、临时展陈空间屋面等场景，核心作用是通过多面折板的拼接组合，形成自承重的曲面封闭顶盖，无需额外设置内部支撑龙骨即可实现一定跨度的空间覆盖，同时金属板材的材质特性也能兼顾户外使用的耐候需求。从实际使用角度看，该结构依靠每一块裁切成型的多边形金属板相互咬合拼接，相邻板材的边缘通过折边咬合或者焊接固定，整体形成的多面体穹顶可将顶部承受的竖向荷载均匀分散到每一块板材上，再通过底部的连接边传递到下部支撑结构上，相比传统曲面冲压成型的穹顶，这种拼接式结构不需要大尺寸冲压模具，小批量定制时加工成本更低，且单块板材尺寸可控，运输和现场安装的难度更小，不需要大型吊装设备即可完成组装。

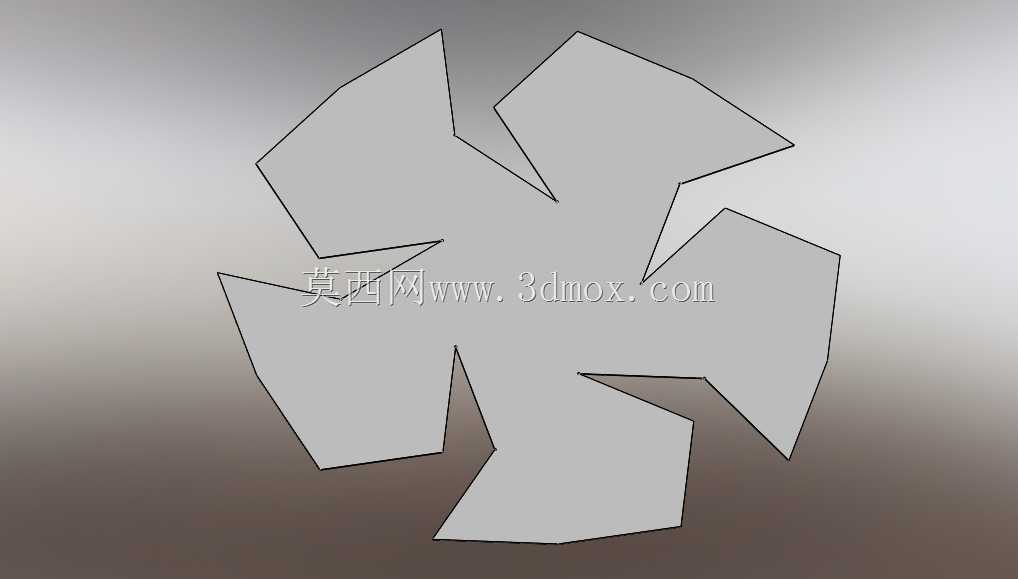

　　设计这类结构时，首先要确定穹顶的整体跨度与矢高，根据下部支撑结构的顶部安装边界确定穹顶底部的外接多边形尺寸，再通过几何拓扑划分，将整体球面或者多面穹顶拆分为若干个平面多边形板材单元，拆分过程中要控制单块板材的最大边长，避免单块板材尺寸过大导致运输受限，同时也要控制板材单元的数量，减少现场拼接的焊缝或者连接节点数量，降低安装工作量和后期渗漏风险。每一块板材的裁切轮廓都需要通过三维建模展开为平面图形，加工时直接按照展开图进行激光切割或者等离子切割，再对板材边缘进行折边处理，折边角度需要匹配相邻板材的拼接夹角，保证安装时相邻板材能够紧密贴合，避免出现拼接缝隙。结构的受力层面，需要重点验算穹顶顶点区域以及底部连接区域的板材应力，

　　顶点区域是多块板材的交汇点，受力集中，可通过加厚顶点处的板材或者增加内部加强衬板的方式提升局部强度，底部连接边则需要预留与下部支撑结构连接的螺栓孔或者焊接边，保证穹顶与下部结构的连接可靠性，能够抵御常规风荷载以及顶部积雪荷载。外形上，这种多面拼接的穹顶相比光滑曲面穹顶更具几何质感，金属板材的表面可根据使用需求做喷涂、镀锌或者抛光处理，适配不同的场景风格，比如景观类应用可做氟碳喷涂匹配周边建筑色调，设备防护类应用可做热镀锌处理提升防腐性能。安装边界方面，穹顶底部的支撑结构需要保证顶部安装面的平面度，相邻支撑点的高度差需要控制在板材可调节的公差范围内，避免安装时出现板材强行对位导致的内应力，长期使用下出现板材变形或者连接失效的问题。

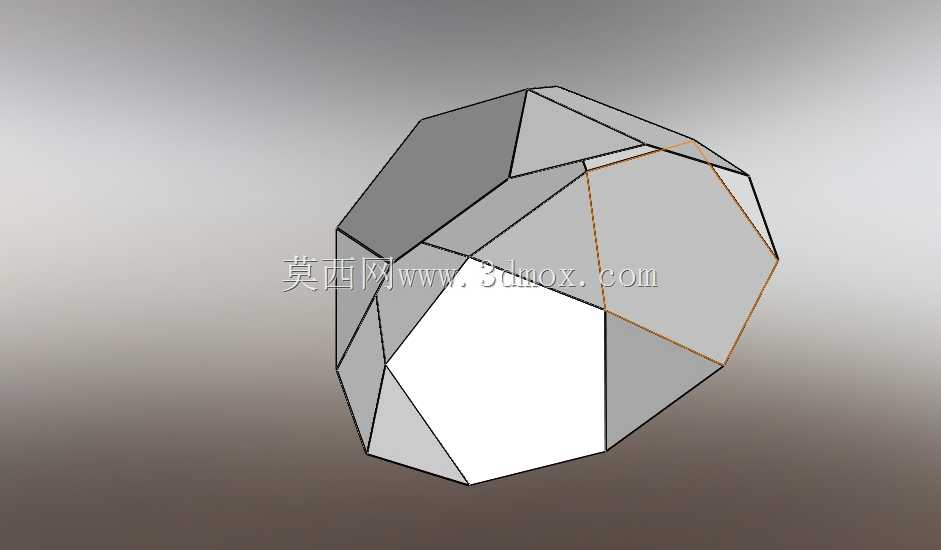

　　另外，板材拼接的缝隙处需要根据使用需求做密封处理，户外使用场景下可在拼接缝内填充耐候密封胶，或者在板材折边处预设防水卡槽，提升整体结构的防水性能，避免雨水从拼接缝隙渗入内部空间。这类结构的建模过程中，需要重点处理每一块板材的相邻面贴合关系，保证展开后的平面图形折弯后能够精准拼接，避免出现尺寸偏差导致现场安装无法对位，建模时可通过实体组合的方式先搭建整体穹顶的多面外形，再逐个拆分出单独的板材实体，对每一块板材做厚度偏移和边缘折边处理，同时验证相邻板材的拼接角度是否匹配，提前排查干涉问题，减少现场加工的调整工作量。
