工业物料输送用方形钢溜槽结构设计

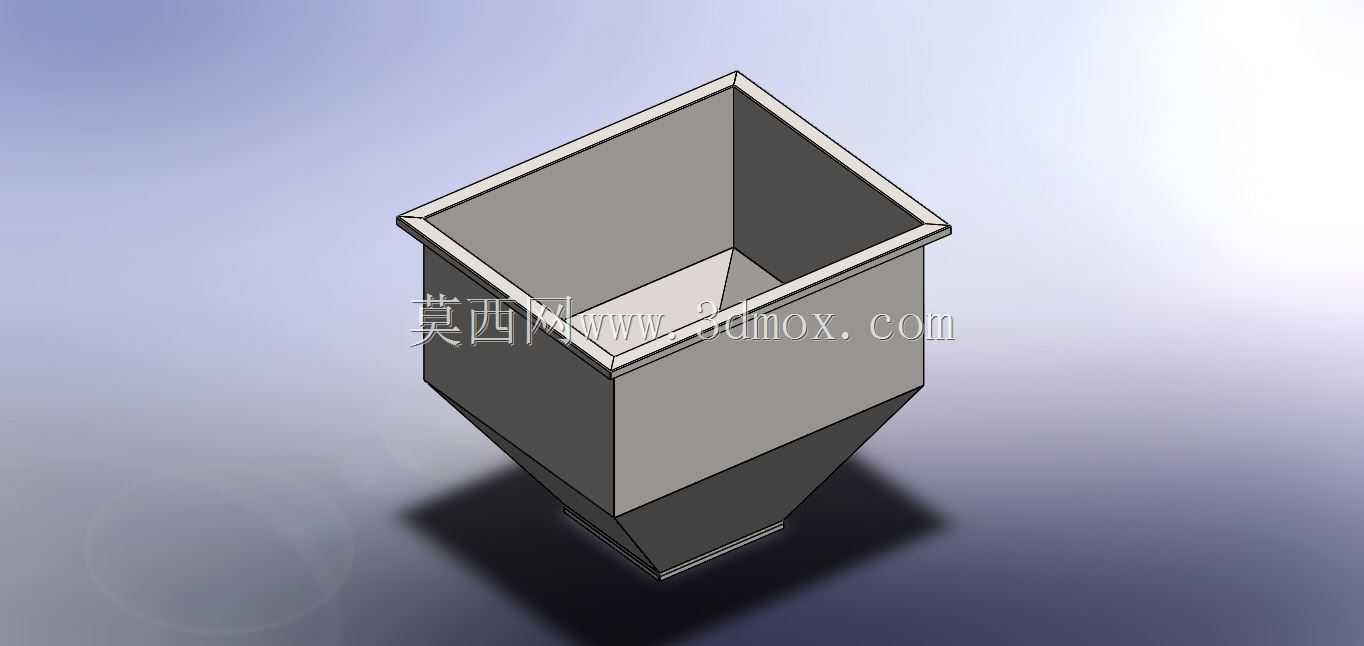

　　在散料输送的工业场景里，钢溜槽是衔接上下游工序的关键导流构件，常见于矿山、建材、冶金、粮食加工等行业的物料转运环节，承担着引导散状物料依靠自重从高处向低处定向滑落、避免物料飞溅散落、控制落料轨迹的核心作用。不同于普通敞口溜管，这款方形截面的钢溜槽采用上宽下窄的渐缩式斗状结构，上部敞口段采用直壁方形设计，能够匹配上方料仓、皮带机头部滚筒的落料范围，保证来料全部落入槽体内部，不会出现撒料漏料的问题；下部锥段采用四面向中心收拢的斜壁结构，逐步收窄物料流通截面，能够将分散落下的物料汇聚成集中料流，精准导入下方的受料设备，比如下级皮带机、提升机进料口、料仓入口等位置，减少落料时的粉尘外溢和物料冲击磨损。

　　从结构设计的角度来看，槽体上口设置外翻的折边法兰结构，一方面能够增强上口的结构刚度，避免槽体上口受物料长期撞击出现变形，另一方面也可以作为安装连接面，通过螺栓或者焊接方式与上方的落料装置固定，安装时需要保证上口水平度偏差控制在合理范围，避免落料时物料偏向单侧槽壁，造成局部磨损过快。槽体直壁段的高度设计需要匹配来料的下落高度，保证物料进入槽体后有足够的缓冲段，不会直接冲击锥段的斜壁；锥段的倾斜角度需要结合输送物料的安息角来确定，对于常见的矿石、砂石、煤炭、粮食等散料，斜壁倾角需要大于物料的滑动安息角，保证物料能够顺畅滑落，不会在槽内出现积料、堵料的问题，同时倾角也不宜过大，避免物料下滑速度过快，对下方受料设备造成过大的冲击磨损。

　　这款钢溜槽的整体外形为方变方的过渡结构，相比圆形溜槽，方形结构在现场安装时更容易与方形的料仓出口、设备进料口对接，不需要额外做方圆过渡接头，能够减少现场安装的焊接工作量，同时方形槽体的侧壁在加工时可以直接采用钢板折弯、拼焊成型，加工工艺更简单，生产制造成本更低。槽体的壁厚选择需要结合输送物料的磨琢性来确定，对于磨琢性强的矿石、矿渣类物料，槽壁可以选用耐磨钢板或者在内壁加装耐磨衬板，延长槽体的使用寿命；对于粮食、塑料颗粒等磨琢性小的物料，采用普通碳钢板焊接即可满足使用需求。

　　在安装边界方面，钢溜槽的固定通常采用上部法兰连接承重、中部设置支撑支架辅助固定的方式，安装时需要保证槽体的中心线与上下方设备的料流中心线重合，避免物料偏流；槽体与下方受料设备之间需要预留一定的密封间隙，方便加装橡胶密封垫，减少落料过程中的粉尘外溢。在实际使用过程中，这类钢溜槽还可以根据现场需求在侧壁开设观察门、加装防磨衬板、设置振动器安装位，应对粘性物料容易粘壁堵料的问题；对于长距离输送的溜槽，还可以在槽内设置阻尼装置，降低物料下滑速度，减少冲击和粉尘。

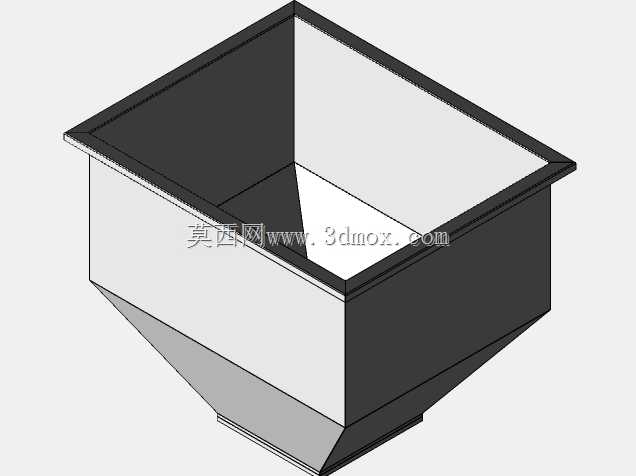

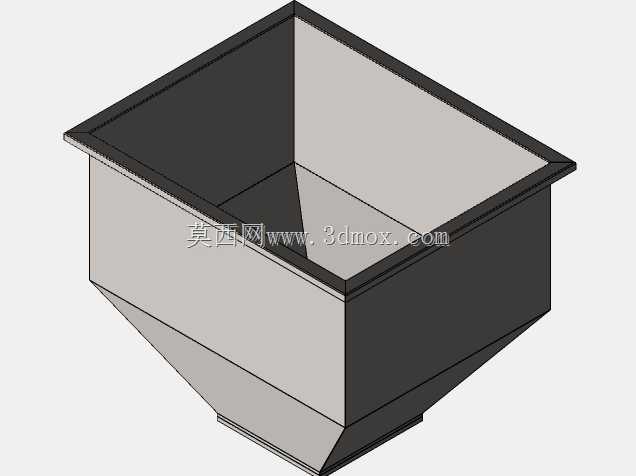

　　从三维建模的角度来看，这类溜槽的建模重点在于锥段的曲面过渡处理，需要保证四个斜壁的拼接处平滑过渡，没有尖锐的棱角，避免物料在拼接缝隙处卡滞；折边法兰的建模需要保证折弯处的圆角符合实际钢板折弯的工艺要求，避免出现工艺无法实现的直角折弯结构；整体建模需要考虑钢板的焊接余量，保证拼焊处的结构尺寸符合实际加工公差，方便后续出工程图指导生产加工。这类钢溜槽虽然结构看似简单，但在散料输送系统中直接影响整个输送线的运行稳定性，设计时需要充分结合现场的物料特性、安装空间、落料高度等参数，才能保证溜槽使用顺畅、耐磨耐用，不会出现堵料、撒料、磨损过快等常见问题。
