家具连接用滚花销轴定位构件

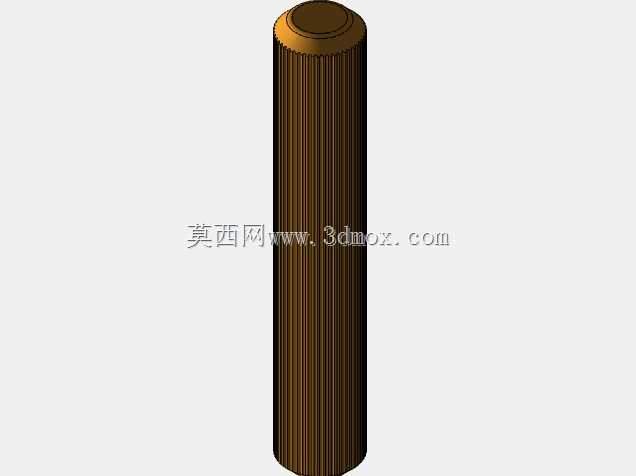

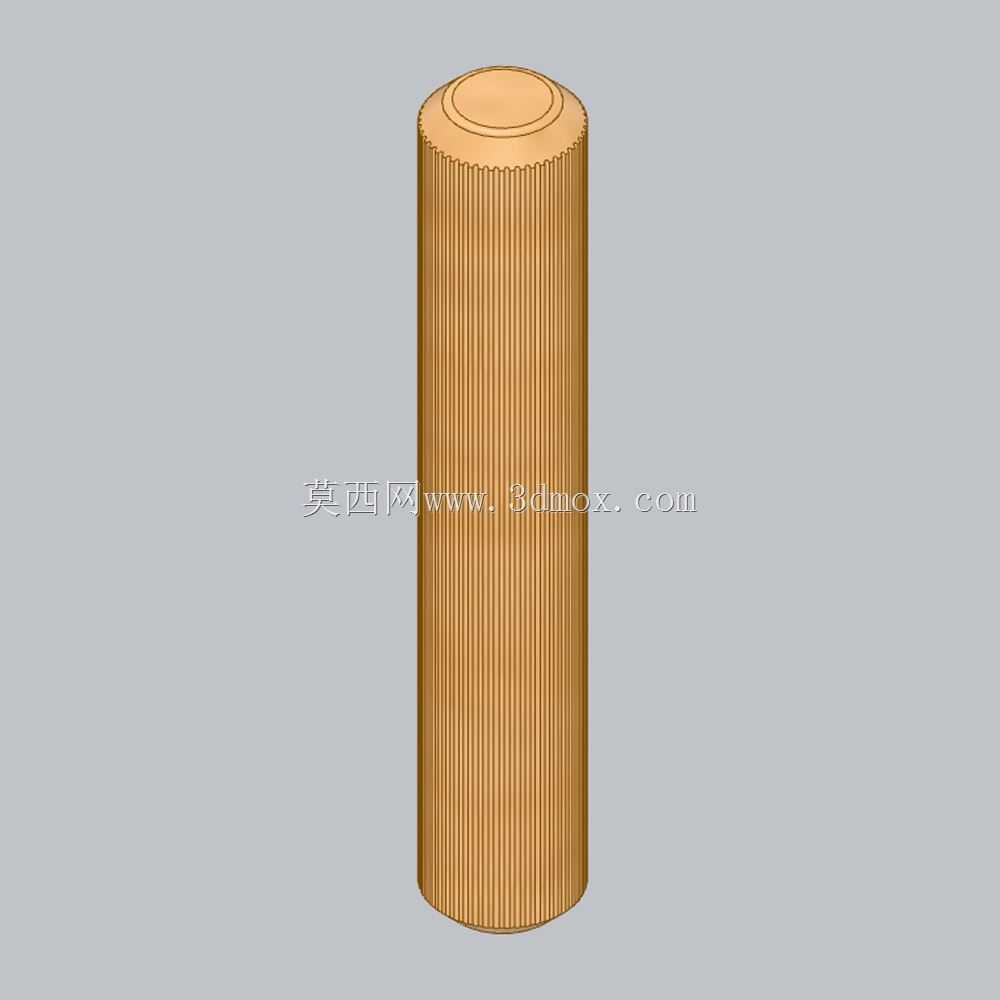

　　在板式家具、简易实木家具的组装工序里，这类滚花定位销是最常用的隐形连接构件之一，和普通光面圆柱销不同，柱身的直纹滚花结构是整个零件的功能核心，压入预制孔后滚花齿牙会嵌入木材或人造板的孔壁，形成足够的静摩擦力与机械咬合力，避免组装后构件出现轴向窜动、连接松脱的问题，同时顶部的环形台阶设计，既可以控制销体压入基材的深度，保证两端露出的连接长度一致，也能在拆装时提供受力支点，方便撬出销体完成家具拆解，适配多次拆装的使用需求。

　　从实际选型的角度看，这类定位销不需要额外的螺纹加工或紧固件配合，仅需要在待连接的两个板材构件上加工同轴的对应孔径，通过压装方式即可完成定位与初步连接，相比木榫结构，金属材质的销体抗剪切强度更高，能承受家具日常使用中产生的横向剪切载荷，比如柜体层板与侧板的连接、桌椅腿与横撑的对接位置，都能依靠这类销件保证构件之间的位置精度，避免长期使用后出现连接位错位、柜体晃动的问题。

　　设计这类销件的三维模型时，首先要明确不同规格的适配场景，6mm直径系列适配12-18mm厚度的薄板连接，多用于抽屉侧板、小型置物架的层板定位；8mm直径系列适配18-25mm厚度的常规家具板材，是衣柜、橱柜柜体组装的通用规格；10mm直径系列则用于承重要求更高的家具结构，比如餐桌腿、床架横梁的连接位置，不同长度规格对应不同的板材叠合厚度，比如35mm长度适配两块16mm板材的叠合连接，70mm长度则可穿透三层构件完成同步定位。建模过程中滚花特征的处理不需要完全还原每一道齿牙的微观细节，在满足装配干涉检查、工程图导出需求的前提下，可以通过纹理映射或简化齿形的方式降低模型特征量，避免后续装配时模型占用过多运算资源，同时要严格控制柱身的圆柱度公差，保证压装时销体可以垂直进入预制孔，不会出现偏斜导致孔壁撑裂的问题。

　　从安装边界来看，这类销件的预制孔孔径需要比销身公称直径小0.1-0.2mm，保证压入后有足够的过盈量，孔的深度要比销体压入段深度深1-2mm，预留出压装时的空气排出空间，避免出现压装不到位的问题；顶部台阶的直径比柱身大1mm左右，台阶高度控制在0.5mm，既不会因为台阶过大影响板材贴合面的平整度，也能起到明确的限位作用。在家具量产的工装设计环节，这类定位销的三维模型还可以直接导入压装工装的设计环境，配合压头的定位凹槽设计，保证压装时压力垂直作用在销体端面，不会压歪销体损伤板材表面。

　　不同于设备上使用的高精度定位销，家具用的这类滚花销不需要过高的尺寸精度，直径公差控制在±0.05mm即可满足使用要求，材质多选用低碳钢表面镀锌处理，兼顾成本与防锈能力，在潮湿的厨卫家具使用场景下，也可以选用不锈钢材质的同规格销件，避免长期受潮生锈污染板材表面。在三维建模的参数化设计环节，可以将销的直径、长度、滚花参数、台阶尺寸设置为可变参数，通过iPart功能生成全系列的规格模型，设计选型时直接调用对应规格即可，不需要重复建模，大幅提升家具结构设计的效率。
