皮卡汀尼战术导轨钢制安装基座结构

　　在轻武器战术附件挂载、光电设备装夹、户外战术装备拓展的场景中，皮卡汀尼导轨是目前全球通用度最高的附件安装接口标准，本次呈现的导轨结构严格遵循MIL-STD-1913军标尺寸规范设计，可适配所有符合该标准的战术手电、瞄准镜、激光指示器、前握把等外接附件，无需额外加工转接结构即可实现快速装夹与锁紧。从实际使用场景来看，这类导轨结构除了应用在轻武器护木、机匣顶部的挂载位外，也常被改装应用在工业检测设备的传感器装夹、摄影器材的拓展配件、户外战术装备的功能拓展位上，核心作用是提供统一的安装接口，让不同功能的外接附件可以在同一基准面上实现位置可调、锁紧可靠、重复装夹定位精度一致的使用需求。

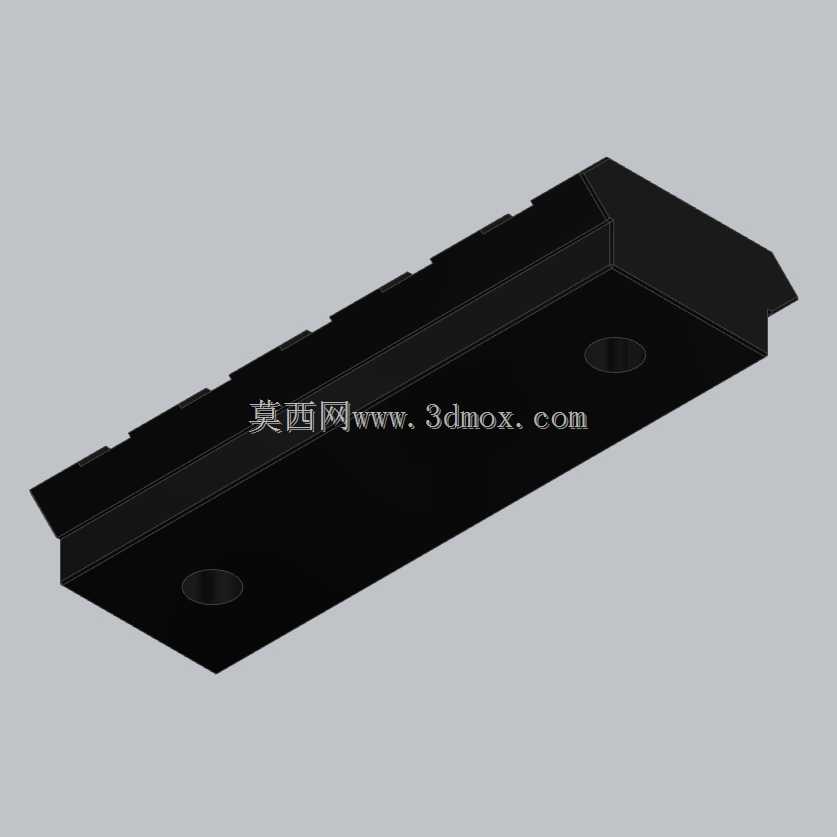

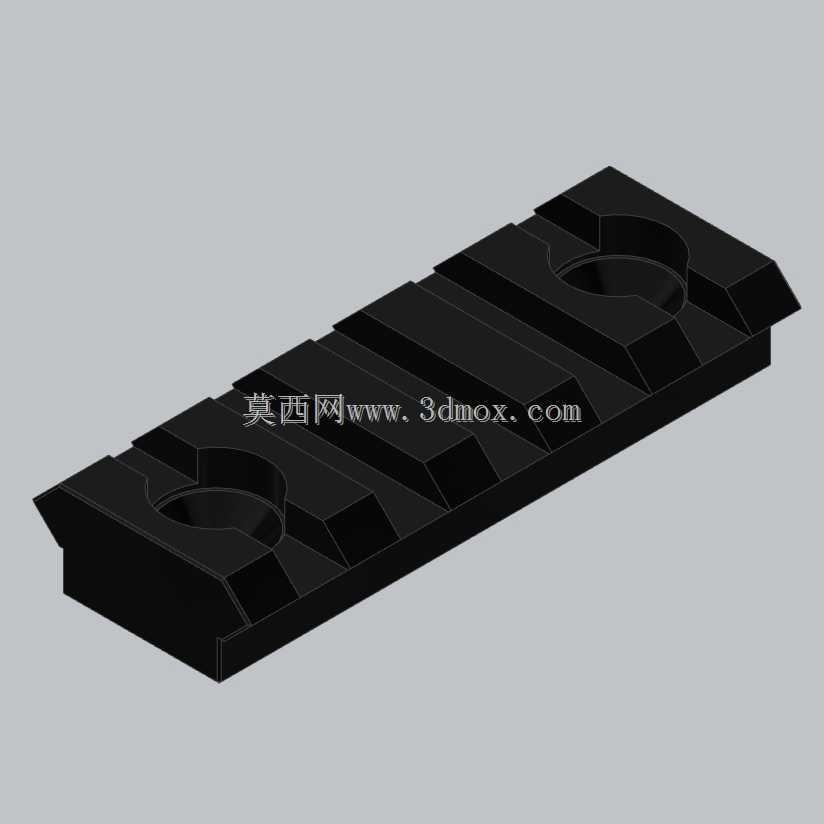

　　设计层面上，该导轨采用一体化切削成型的结构思路，主体为长条形块状结构，整体截面为梯形收窄设计，底部为平整安装面，可通过两个对称布置的沉头安装孔实现与基体结构的刚性连接，沉孔设计可保证安装螺钉头部完全埋入导轨基体内部，不会突出表面干涉附件滑动装夹。导轨上表面等距分布标准尺寸的横向卡槽，卡槽的槽宽、槽深、相邻槽的中心距完全匹配军标要求，卡槽之间的凸起定位棱边做了微小的倒角处理，既可以避免锐边磕碰造成的卡槽变形，也能让附件的锁紧卡榫更顺畅地滑入卡槽完成定位。导轨两端做了斜切导向结构，附件从端部滑入时不会被直角棱边卡滞，即使在戴手套操作的场景下也能快速完成附件的装卸调整。

　　从安装边界来看，该导轨的整体长度适配短段拓展安装需求，宽度方向的尺寸严格控制在标准范围内，不会超出常规护木或安装基体的侧面宽度，安装孔的孔距符合主流改装位的通用孔距要求，不需要对基体进行额外打孔即可完成固定。导轨的厚度经过受力校核，在挂载重量不超过5kg的外接附件时，不会出现受力变形、定位偏移的问题，卡槽的受力面做了加厚处理，长期反复装夹附件也不会出现棱边压溃、磨损松旷的情况。实际使用中，这类导轨的锁紧可靠性是核心指标，设计时特意将卡槽的受力接触面做了平面度管控，保证附件卡榫与卡槽面完全贴合，锁紧后不会出现左右晃动、前后窜动的问题，即使在持续振动的使用环境下，也能保证挂载的瞄准类附件保持初始校准精度，不会因为振动出现零点偏移。

　　不同于民用级别的注塑导轨或者薄钢板冲压导轨，该结构为实心钢制结构设计，整体刚性更强，抗冲击能力更好，即使受到外力磕碰也不会出现断裂、变形的问题。导轨表面做了氧化发黑处理，既可以提升表面耐磨性能，降低反复装夹附件造成的表面磨损，也能起到防锈蚀的作用，在潮湿、高盐雾的户外环境下使用也不会轻易出现锈蚀卡滞的问题。在结构细节处理上，导轨所有的外露棱边都做了R0.5左右的圆角处理，没有尖锐的毛刺棱角，操作时不会划伤手部，安装孔的底部做了锪平处理，保证螺钉锁紧时导轨底面可以完全贴合安装基体，不会因为孔口毛刺造成安装间隙，影响连接刚性。

　　从建模逻辑来看，该模型完全按照实物的加工工艺顺序构建特征，先绘制主体的拉伸轮廓生成基体毛坯，再通过拉伸切除生成安装沉孔、表面卡槽、端部斜切结构，最后通过倒角、圆角特征完成细节处理，所有特征的尺寸参数都严格对应军标要求，建模过程中完全约束所有草图尺寸，不存在过定义或者欠定义的特征，模型可直接导出工程图用于机加工生产，也可以导入装配体中做干涉检查、装配模拟使用。对于结构设计从业者来说，这类标准接口的建模重点在于严格遵循公开的标准尺寸规范，不能随意调整卡槽的间距、宽度等核心参数，否则会出现附件无法装夹、锁紧间隙过大的问题，建模时需要重点管控卡槽定位面的尺寸公差，保证相邻卡槽的中心距误差控制在允许范围内，才能满足实际使用的互换性要求。
