空中巡逻主板发光控制器外壳结构设计

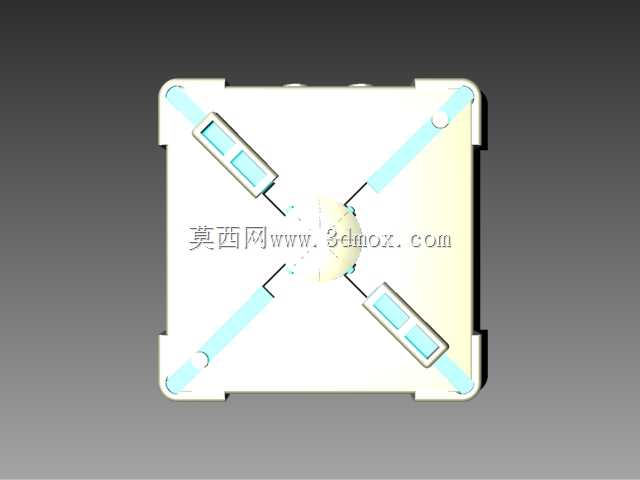

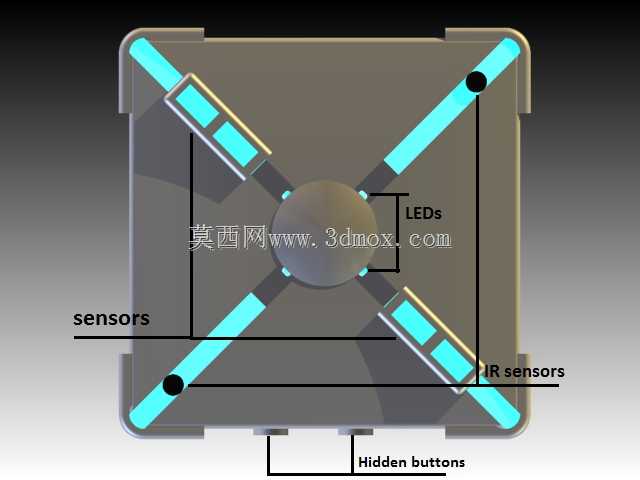

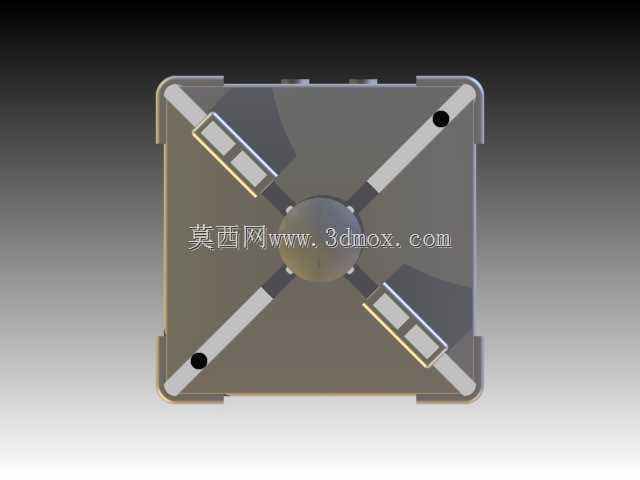

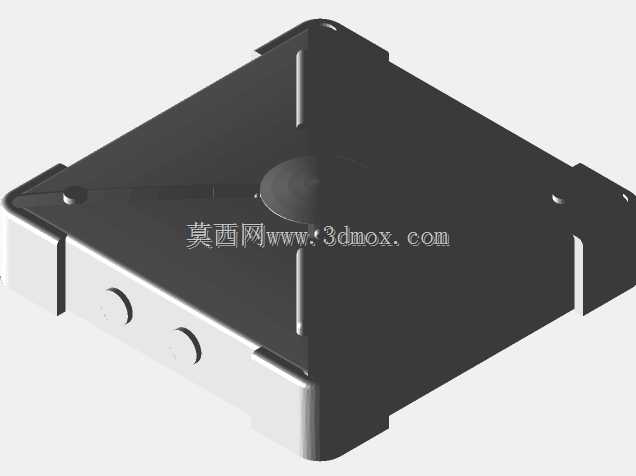

　　该壳体主要适配低空空中巡逻类小型无人载具的主控板安装需求，这类载具通常执行固定区域的常态化巡检任务，主控板作为核心控制单元，需要稳定的承载结构同时兼顾作业状态的可视化指示，避免传统设备指示灯过小、远距离无法识别运行状态的问题。整体采用正方形基础构型，匹配市面上绝大多数开源主控板的矩形安装轮廓，比如常用的Arduino类标准板卡，安装孔位预留了对角布置的固定位，可兼容M2-M2.5规格的固定螺丝，安装边界预留了2mm的板边余量，避免板卡边缘元件与壳体内壁发生干涉，壳体整体厚度控制在8mm以内，不会额外增加载具的迎风阻力，适配小型旋翼类巡逻载具的载荷空间要求。设计时将状态指示的发光源集中布置在壳体中心区域，预留了4颗LED的安装位，

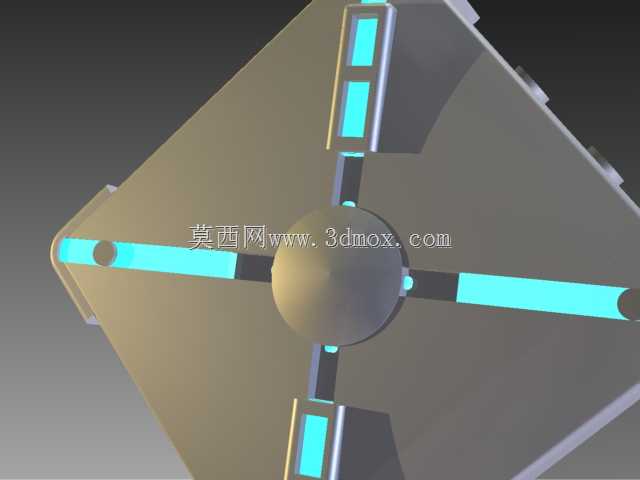

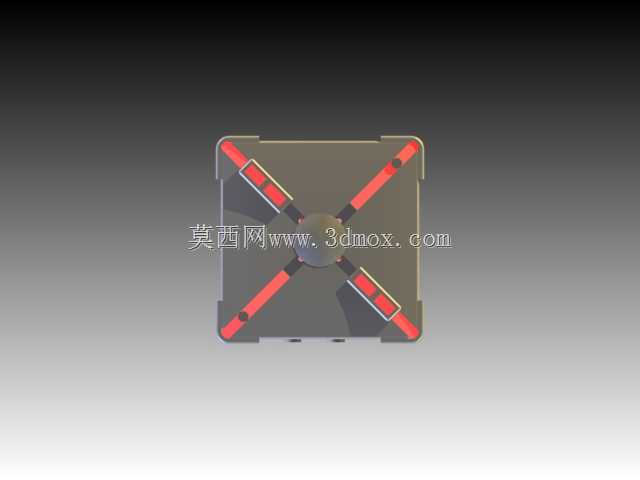

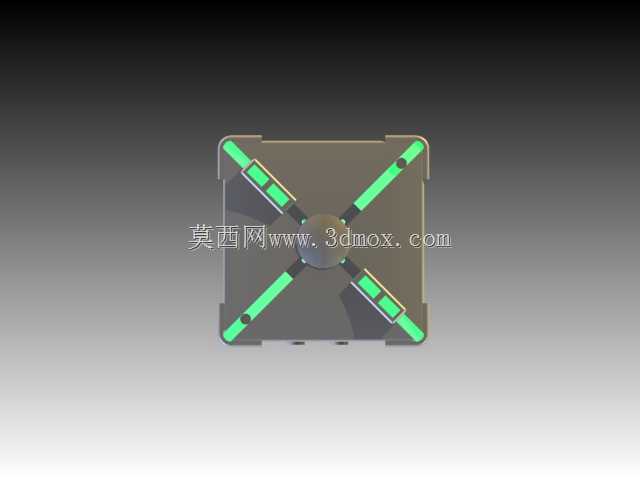

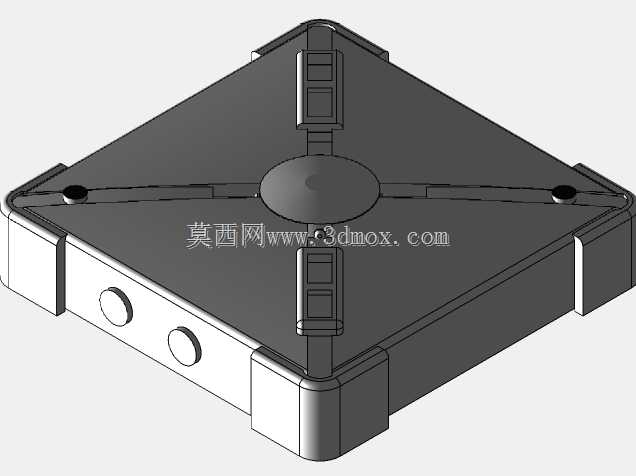

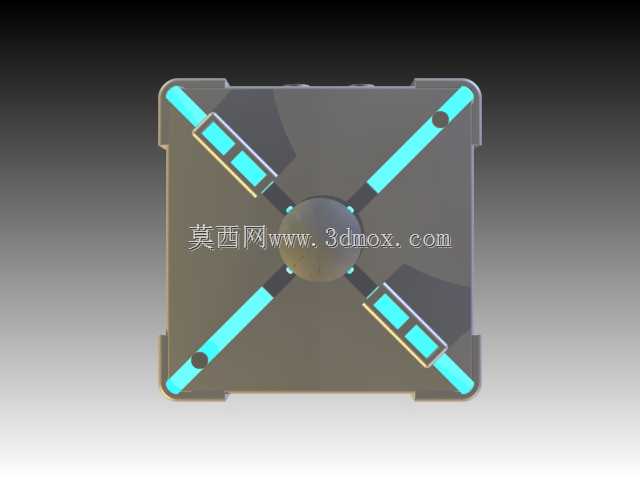

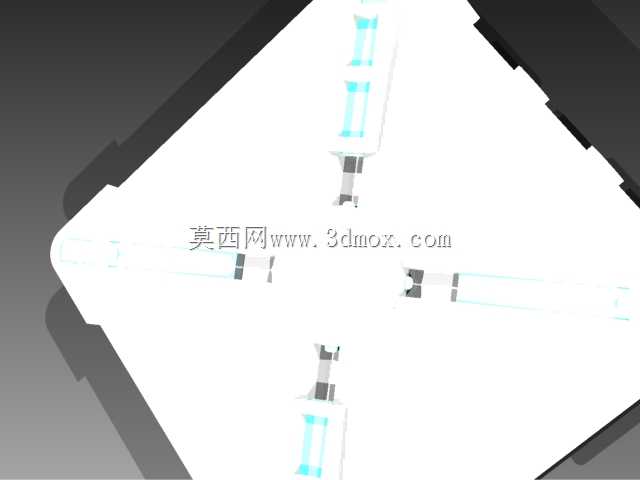

　　对应四条呈X形分布的导光带结构，导光带采用透明PC材质的嵌装设计，可将中心LED的光线均匀传导至壳体四个方向的边缘位置，相比传统单点指示灯，360度范围内都能清晰识别设备的运行状态，地面运维人员在较远位置就能判断载具是否处于正常工作模式，无需近距离读取指示灯状态，大幅提升外场巡检的运维效率。壳体四个边角做了R3的圆角过渡处理，避免尖锐边角在载具起降或者轻微碰撞时发生应力开裂，同时导光带末端做了微结构散光处理，避免光线集中射出产生眩光，影响机载视觉传感器的成像效果。壳体上盖与底座采用卡扣加对角螺丝的固定方式，既可以实现免工具快速开盖检修板卡，长期户外作业时也能通过螺丝锁紧保证结构连接可靠性，壳体表面预留了0.2mm深度的晒纹处理区域，

　　可减少户外强光下的反光干扰，避免反光被机载摄像头捕捉影响巡检画面质量。导光结构与壳体主体采用双色注塑的工艺可行性预留，导光带的安装槽做了0.1mm的过盈配合余量，装配时无需额外粘接即可固定导光条，同时在导光条与中心LED的对应位置预留了0.5mm的空气间隙，避免LED工作时的热量直接传导到透明塑料件上，长期使用不会出现导光条发黄老化的问题。壳体的安装面预留了通用的20mm间距安装孔位，既可以直接固定在载具的中心安装板上，也可以搭配减震胶柱使用，降低载具飞行时的振动传递到主控板上，避免板卡上的插接件因为长期振动出现松脱故障。考虑到户外巡逻场景可能遇到的小雨、扬尘环境，壳体上下盖的合模面预留了1mm宽的密封槽，

　　可搭配1mm直径的硅胶密封条实现IP54级的防护能力，满足常规户外作业的环境防护需求，不会因为扬尘或者零星降雨导致板卡短路故障。设计过程中特意将发光带的位置避开了板卡上的高频元件区域，避免导光结构的金属嵌件影响板卡的射频信号传输，保证巡逻载具的遥控、图传信号不会被壳体结构干扰。
