紧凑型线性汇编激光发射装置结构设计

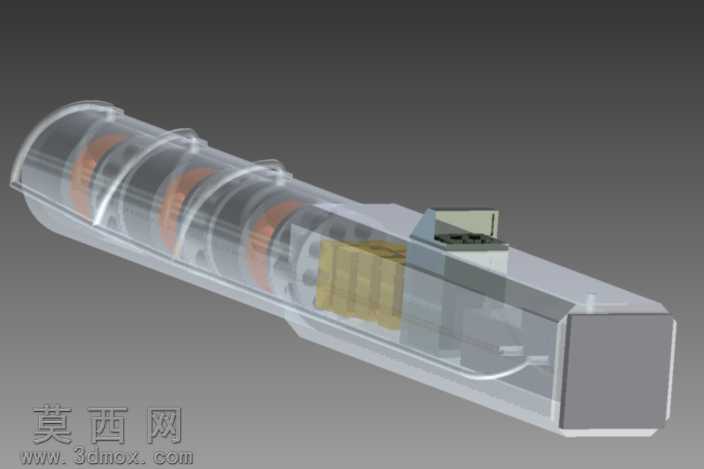

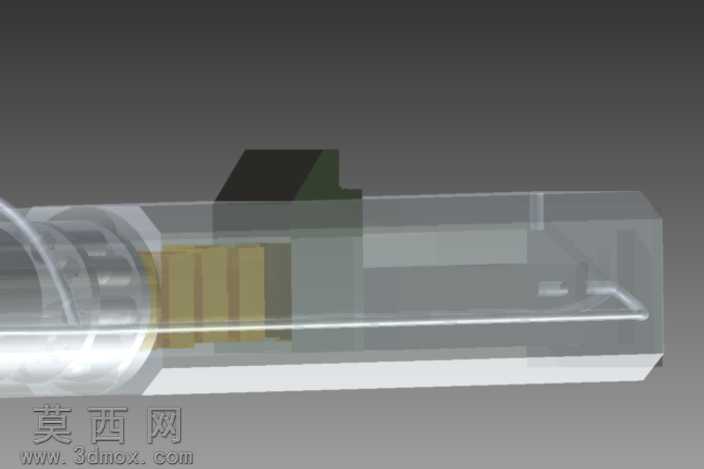

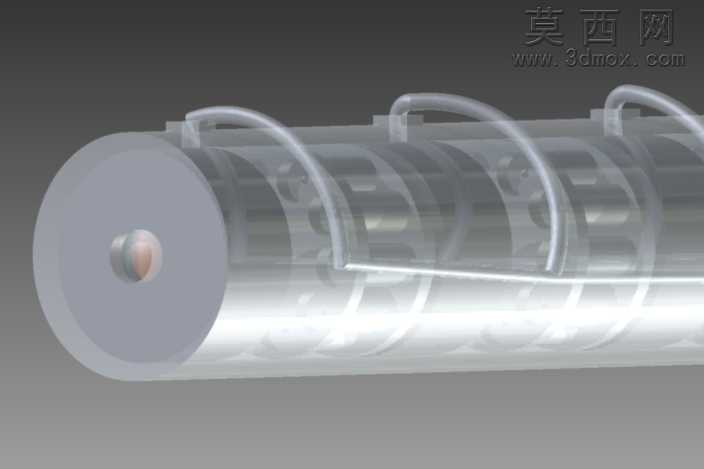

本线性汇编激光装置采用Autodesk Inventor完成全参数化三维建模，整体为长筒式紧凑布局，建模过程中严格遵循光学器件装配公差要求，对每一段筒身的同轴度、内部安装槽位的定位尺寸都做了精准的参数约束，确保后续光学元件装配后光轴偏差控制在设计允许范围内。模型构建时先完成主体筒身的基础特征搭建，采用回转特征生成筒身外轮廓与内孔结构，再通过拉伸、切除特征依次加工出内部光学镜片安装位、激光模组固定槽、侧边调节组件的安装卡槽，每一处特征都保留了完整的参数化关联，方便后续根据不同功率的激光模组调整筒身长度与内径尺寸。材质渲染阶段，筒身外壳采用半透明磨砂工程塑料材质，调整材质的折射度与粗糙度参数，既可以直观展示内部组件的排布结构，又还原了实际产品外壳的哑光半透质感；内部的激光发生模组、光学透镜组件分别赋予金属阳极氧化材质与高透光学玻璃材质，通过调整玻璃材质的反射率与透光率，还原光学镜片的通透质感与边缘反光效果，侧边的调节拨块采用哑光黑色工程塑料材质，与半透明筒身形成清晰的视觉区分。结构设计上采用分段式装配思路，将整个装置拆分为前端出光段、中部光学扩束段、尾部激光发射段三个独立装配模块，各模块之间通过止口结构定位，配合卡扣完成固定，无需额外紧固件即可实现稳固装配，既方便生产阶段的组装调试，也便于后续使用过程中的器件维护更换。设计思路围绕小空间内的激光扩束需求展开，通过合理排布多片扩束透镜的间距与角度，在狭长的筒身空间内实现激光强度的扩张输出，同时在筒身侧边预留了功率调节拨块的安装位，可在使用过程中根据需求微调输出激光的参数，整体结构在保证光学性能的前提下尽可能压缩装置体积，适配狭小安装空间的使用场景。建模过程中对所有装配零件都做了干涉检查，确保各组件装配后无运动干涉与结构冲突，各零件的壁厚、拔模角度都符合注塑生产的工艺要求，可直接用于后续的样机开模生产参考。
