高抗冲击封闭管形安全挂锁结构设计

　　这款安全挂锁的三维结构设计，核心围绕高安防等级的封闭管形卸扣结构展开，所有零部件均按照1:1真实尺寸完成建模还原，可直接用于结构验证、加工工艺推演以及锁具性能仿真测试。在实际工业应用场景中，这类挂锁多用于仓储重型柜门、户外设备检修隔离点、物流运输集装箱封签、高压电力柜闭锁、矿山设备安全锁止等对防破坏性能有极高要求的场合，区别于普通民用挂锁，其结构设计从根源上规避了普通挂锁易被剪切、冲击破坏的缺陷。

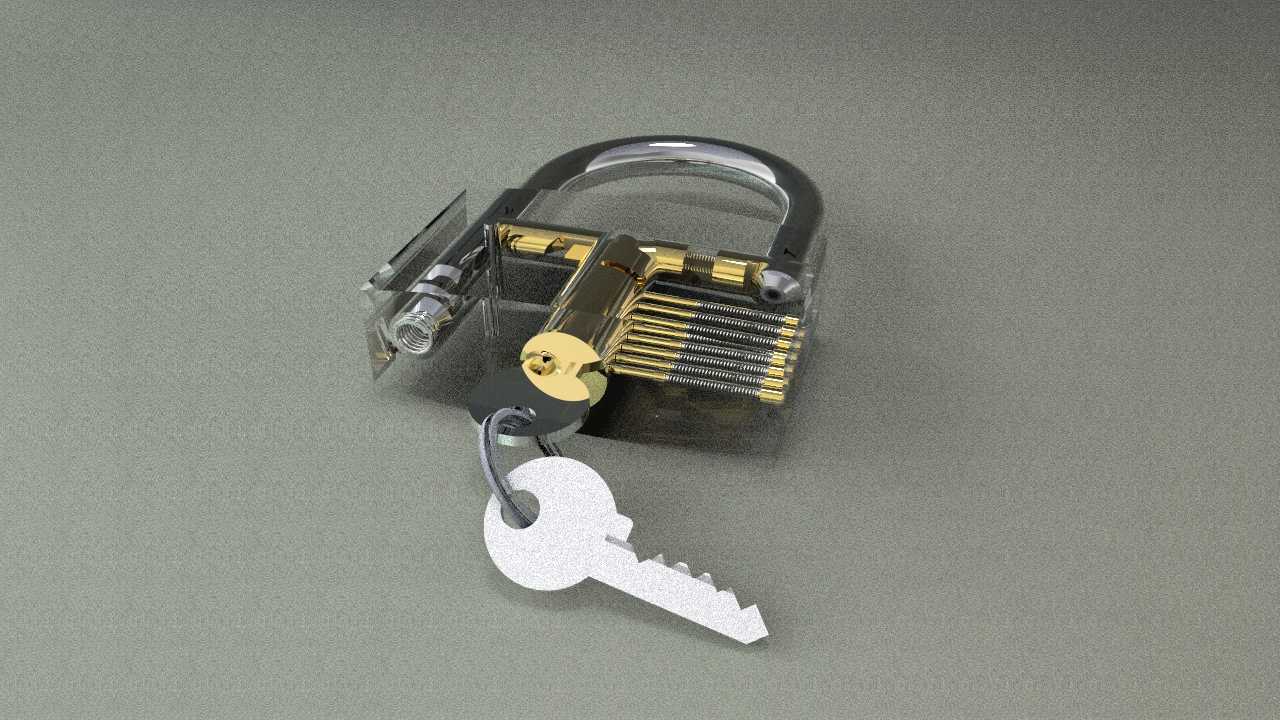

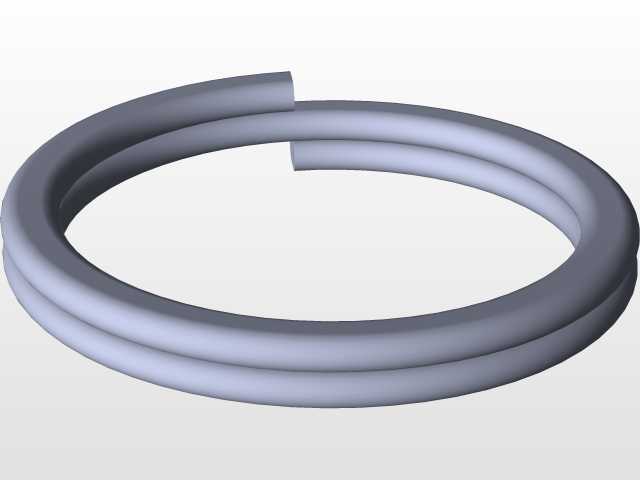

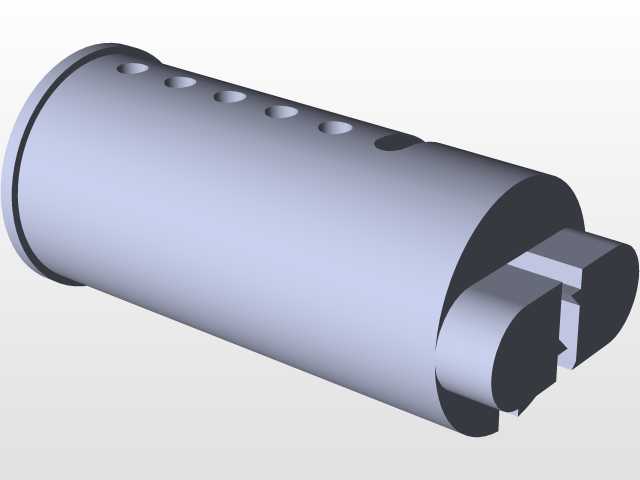

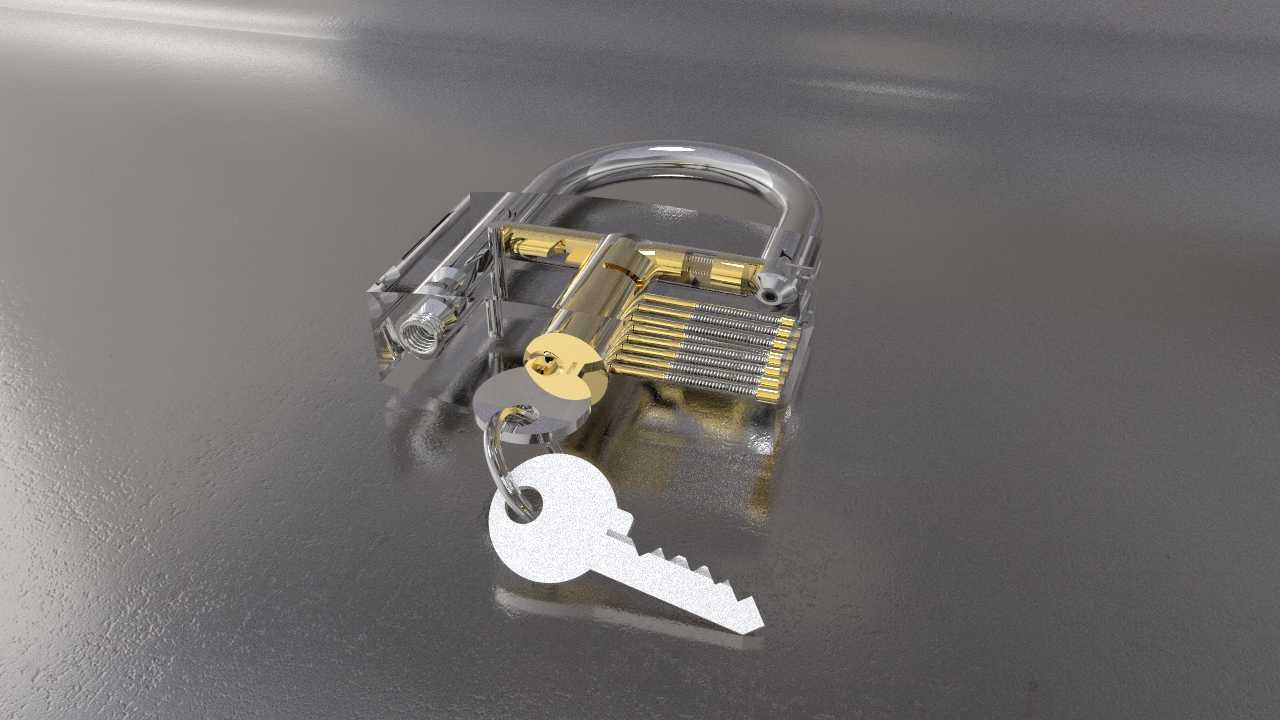

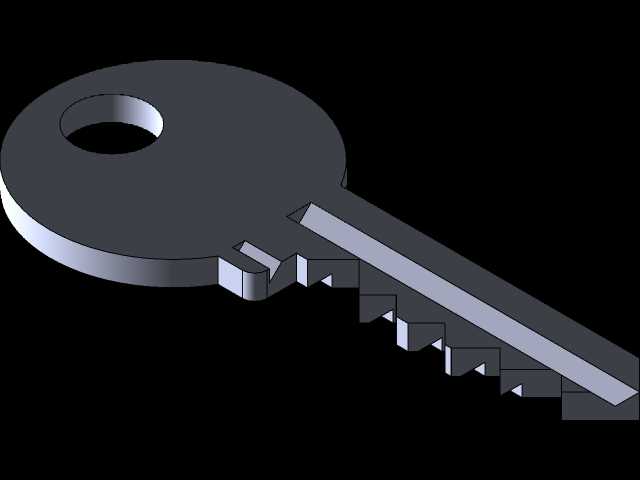

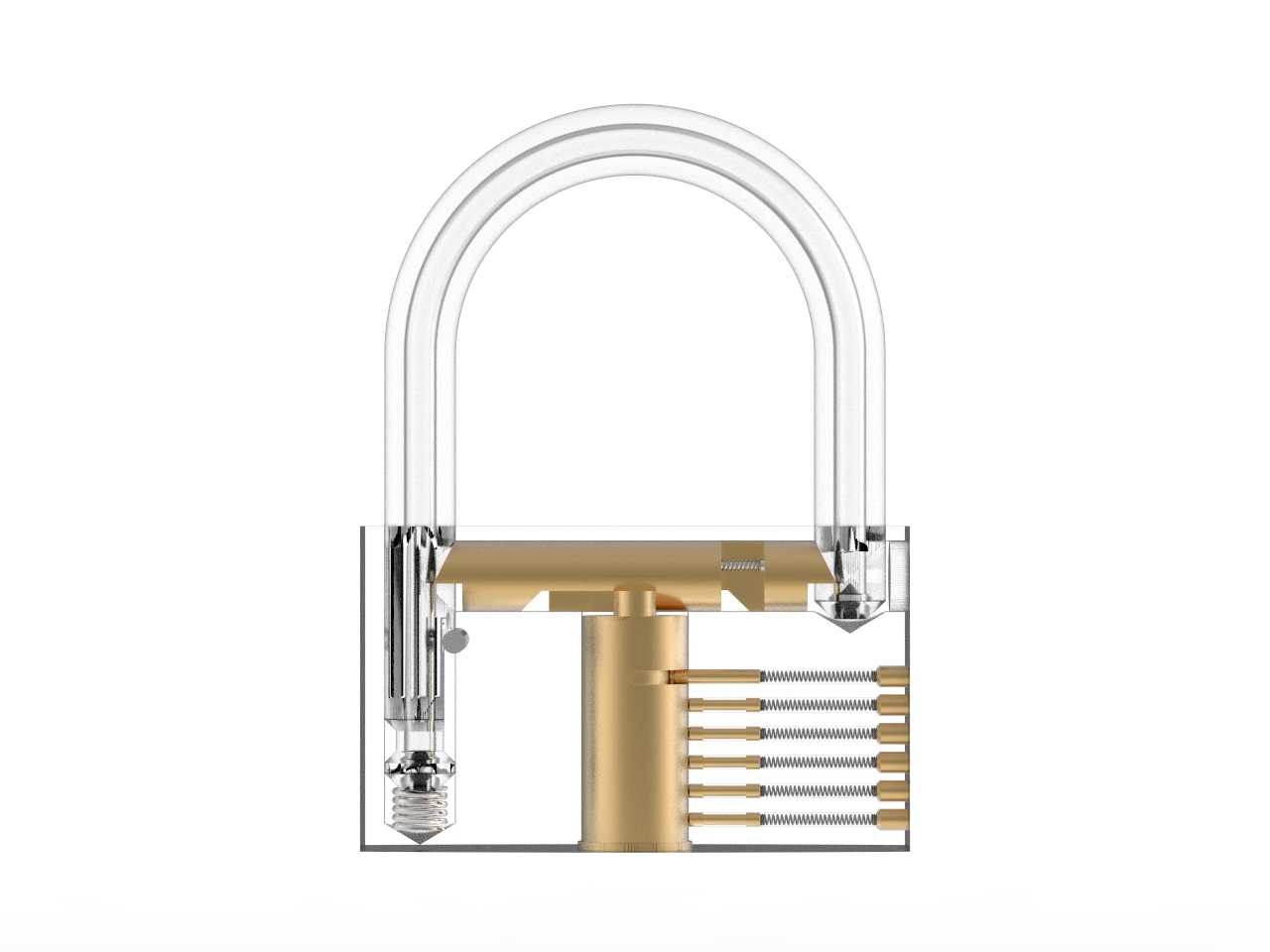

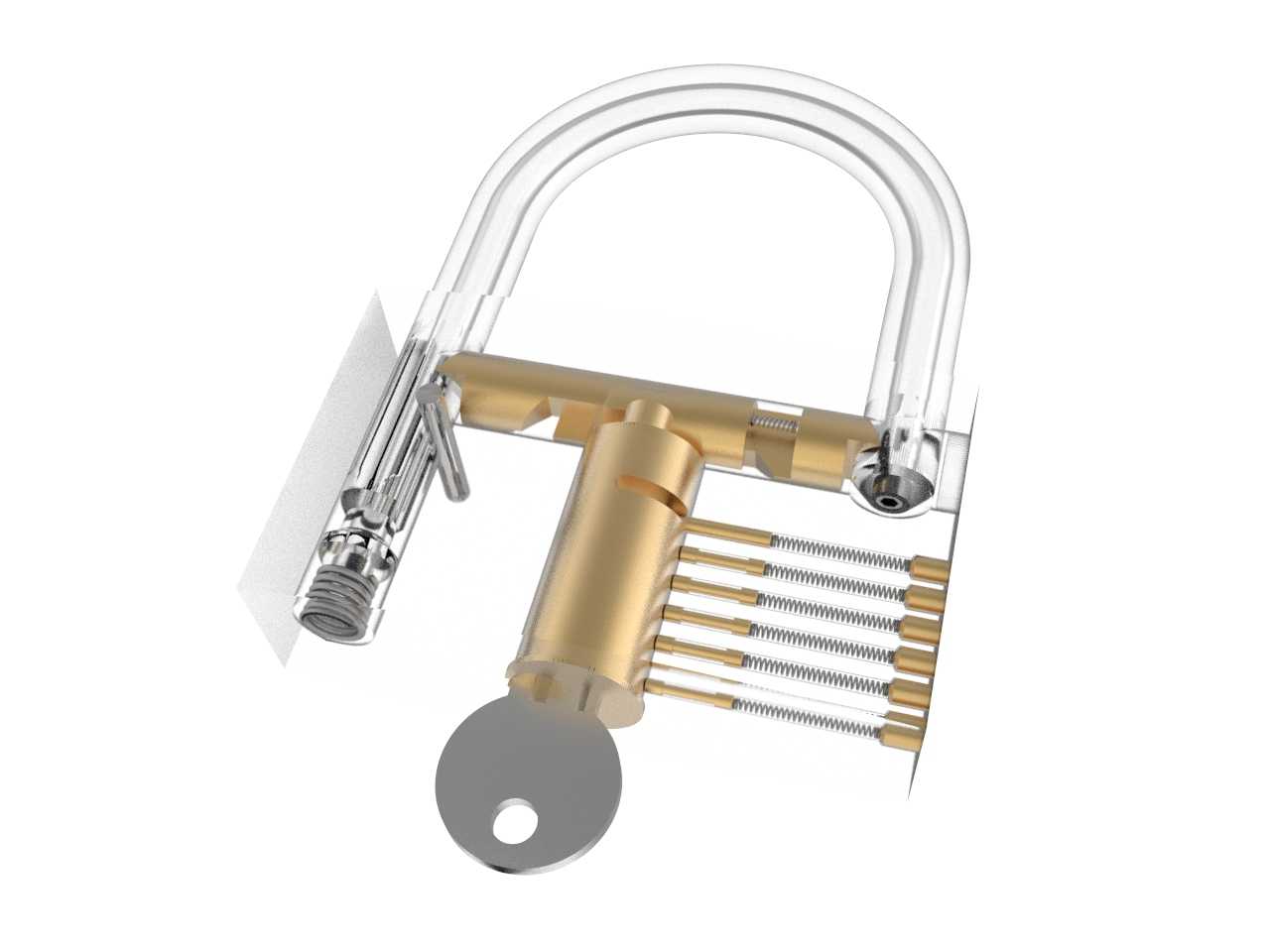

　　从功能特性来看，该挂锁的锁梁采用封闭管形结构，内部可注入不可压缩的液压油，锁梁本体选用硬度达50HRC的硬化高速钢加工成型，当遭遇外力冲击、锯切或者铁剪剪切时，封闭管腔内的液压油会将局部受力均匀传导至整个锁梁截面，同时高速钢基材的高硬度特性可有效抵御锯条、剪刃的切入，大幅提升暴力破坏的难度。锁芯部分采用多弹子互锁结构，配套的钥匙与锁芯弹子槽位完全匹配，建模过程中完整还原了每一片弹子的弹簧预压行程、锁舌卡接角度，可直接用于锁芯的开合动作仿真，验证不同公差下的锁具开合顺畅度。

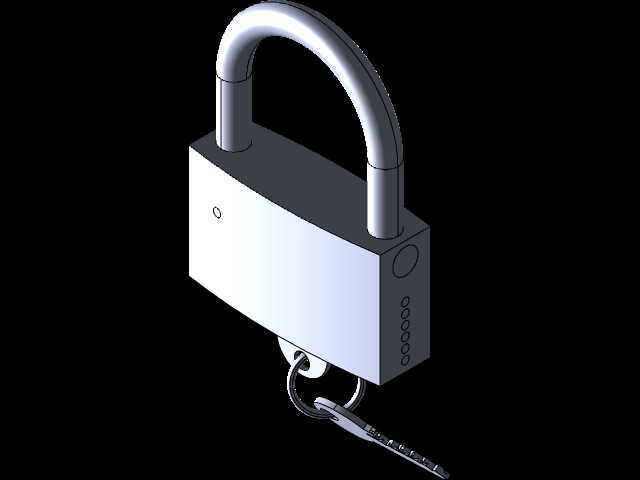

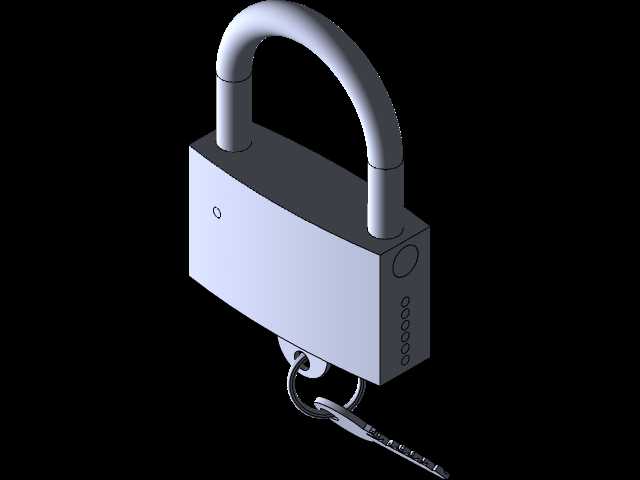

　　设计思路上，这款挂锁没有采用传统挂锁的外露锁梁铰接结构，而是将锁梁的卡接端完全封闭在锁体内部，锁体外壳采用一体化冲压成型的黄铜基材外覆钢质防护层，既保证了锁体内部结构的密封性，避免户外使用时雨水、粉尘进入锁芯造成卡滞，又通过钢质外层提升了锁体的抗砸性能。建模过程中对所有配合面的公差带做了预留设计，锁梁与锁体的配合间隙控制在0.1mm以内，既保证锁梁开合时无卡滞，又避免间隙过大给暴力撬动留下受力支点。

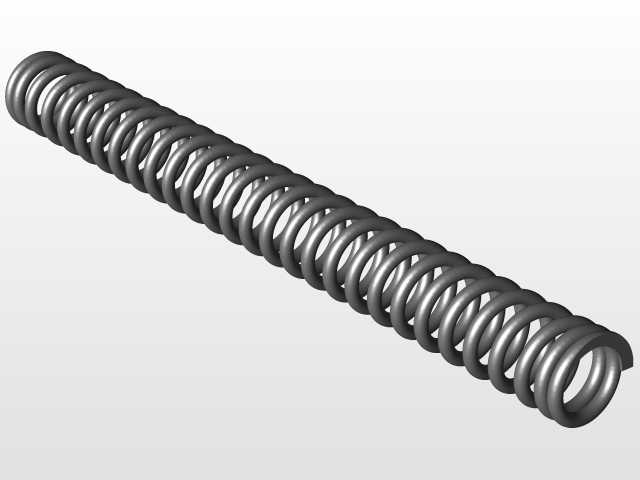

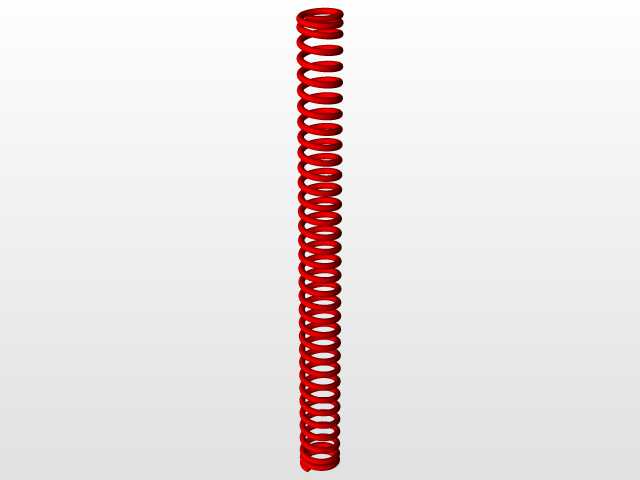

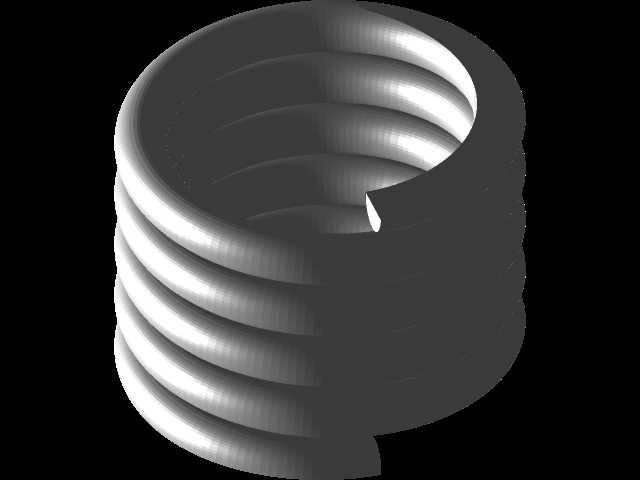

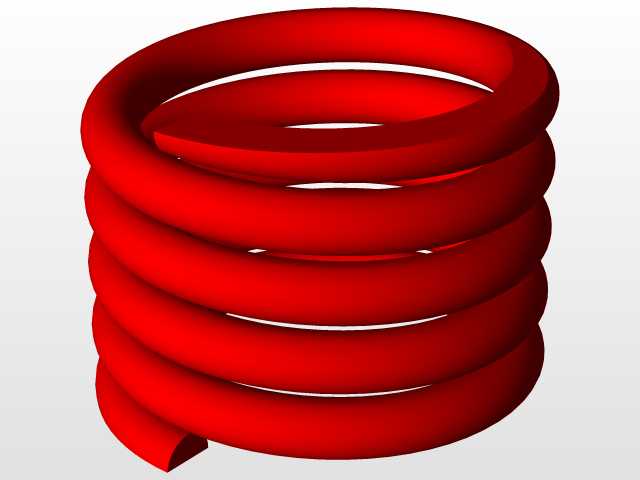

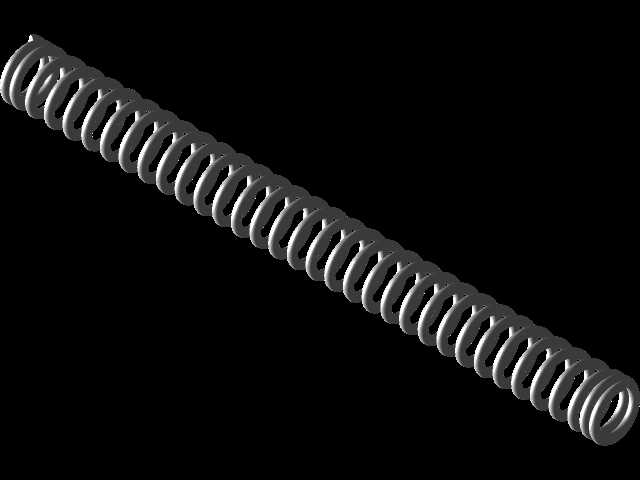

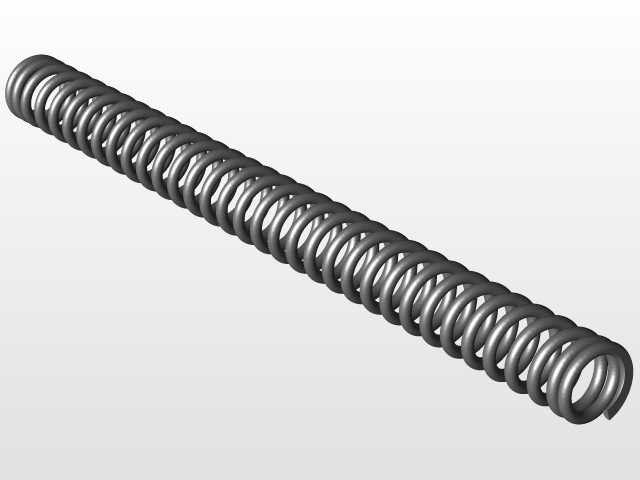

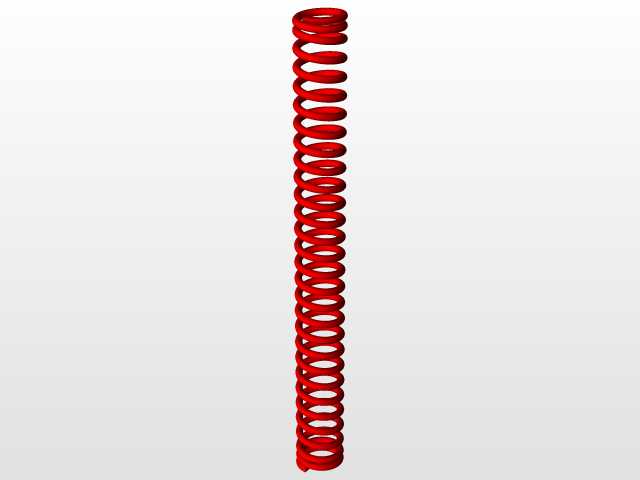

　　从安装边界与尺寸适配角度来看，该挂锁的锁梁内空尺寸按照工业级锁具通用标准设计，可适配直径12mm以内的锁鼻、柜门搭扣，锁体整体外形尺寸控制在常规重型挂锁的通用规格范围内，可直接替换现有同规格工业挂锁，无需对配套的锁止结构做改造。锁体底部的钥匙孔做了下沉式防水设计，配套的钥匙插入后可完全覆盖钥匙孔缝隙，避免户外淋水后锁芯生锈。内部的弹子弹簧均采用标准五金件规格，建模时还原了弹簧的自由长度、预压压缩量以及工作行程，可直接用于弹簧选型校核，验证不同温度环境下弹簧弹力变化对锁具开合可靠性的影响。

　　在结构细节处理上，锁梁与锁体的接触位置做了硬化衬套设计，衬套采用与锁梁同硬度的高速钢材质，避免长期使用后锁梁反复开合磨损锁体安装孔，导致锁梁晃动量变大、防撬性能下降。锁芯的传动拨片与锁舌的卡接位置做了圆角过渡处理，减少钥匙转动时的卡滞感，同时提升传动部件的抗疲劳寿命。所有零部件的建模均按照实际加工工艺完成，锁体的钢质外层、黄铜内芯、锁梁、弹子、弹簧、钥匙等部件均可单独导出用于加工出图，也可用于装配干涉检查，验证装配过程中是否存在部件碰撞、装配顺序不合理等问题。对于从事锁具结构设计、工业安防设备选型的从业者来说，该完整模型可直接作为高安防等级挂锁的设计参考，省去从概念到结构细化的大量建模时间，也可用于锁具抗破坏性能的有限元仿真前置模型，通过对锁梁、锁体施加不同方向的剪切、冲击载荷，验证结构的应力分布情况，进一步优化壁厚、材料选型等设计参数。
