汽车排气消声管路总成结构设计

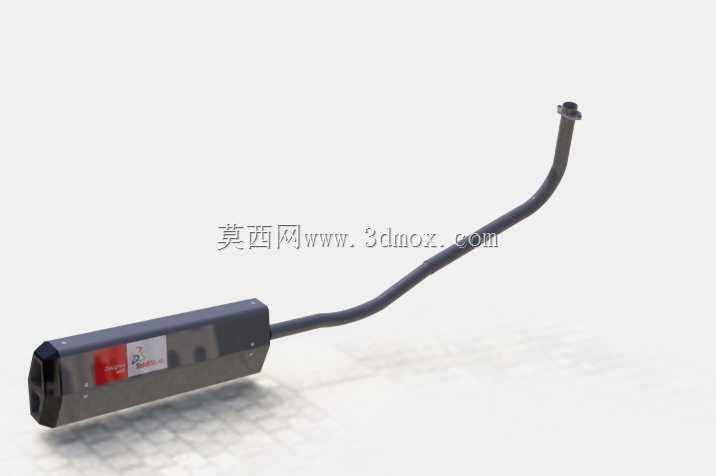

　　在整车底盘排气系统的开发流程中，排气消声管路总成是衔接发动机排气歧管出口与车尾排气出口的核心功能部件，其设计合理性直接影响整车NVH表现、尾气排放路径通畅度以及底盘布置的空间兼容性。这套结构整体由前置消声包、中段弯管、尾段连接接口三部分构成，消声包采用长方体封闭壳体结构，内部通过多腔室隔板、穿孔管与吸音棉的组合结构，实现对不同频段排气噪声的分级衰减，避免发动机排气脉冲直接传递到车外形成超标噪声，同时壳体表面做了防锈涂层处理，适配车辆底部复杂的泥水、盐雾腐蚀工况。中段弯管采用大曲率圆弧过渡设计，没有出现直角弯折的结构，能够最大程度降低排气背压，减少排气阻力对发动机动力输出的损耗，弯管的走向完全贴合底盘下方的布置空间，

　　在设计阶段就预留了与底盘悬架、燃油管路、车身底板的安全间隙，避免车辆行驶过程中出现管路与周边部件的运动干涉。尾段的连接接口采用卡箍式快装结构，接口处设计了密封锥面，能够保证与后段排气装饰尾喉的连接密封性，防止尾气泄漏到车身底部区域。从安装边界来看，消声包壳体的安装点设计了带橡胶减震吊耳的固定支架，支架位置经过受力校核，能够将消声器总成的重量均匀分散到底盘的对应安装点上，橡胶吊耳可以过滤掉排气系统工作时产生的高频振动，避免振动直接传递到车身内部引发驾乘不适。在实际应用场景中，这套排气总成适配常规家用乘用车型，能够覆盖1.5L-2.0L排量自然吸气发动机的排气流量需求，消声包内部的腔室容积经过匹配计算，

　　既不会因为容积过小导致消声效果不足，也不会因为容积过大占用过多底盘空间、增加不必要的整车重量。设计过程中，弯管的弯曲半径经过多轮调整，在满足底盘离地间隙要求的前提下，尽可能缩短管路总长度，减少排气热量在管路中的散失，帮助后级三元催化装置快速达到工作温度，提升冷启动阶段的尾气处理效率。消声包壳体的板材厚度选用1.2mm的镀铝钢板，在保证结构强度、抗石击性能的同时，尽可能降低部件自重，符合整车轻量化的设计方向，壳体两端的端盖采用咬合卷边工艺密封，相比焊接密封拥有更好的抗疲劳性能，能够承受排气系统长期冷热交替带来的热胀冷缩形变，避免长期使用后出现焊缝开裂、漏气的问题。管路的固定吊耳位置设置了三个支撑点，分别位于消声包前端、弯管中段、

　　尾段接口附近，三点支撑的结构能够保证整个排气总成在车辆加减速、颠簸行驶时的稳定性，不会出现大幅晃动位移，每个吊耳的刚度都经过匹配调校，在隔绝振动的同时不会因为刚度过大导致吊耳过早老化开裂。在结构细节上，消声包底部设计了微小的排水孔，能够排出排气冷凝形成的积水，避免长期积水在壳体内部造成锈蚀，延长部件的使用寿命，弯管与消声包的连接采用嵌入式焊接，焊缝位置做了打磨平滑处理，减少气流在连接位置形成的紊流，进一步降低气流再生噪声。这套结构的三维建模过程中，所有曲面都做了连续性检查，弯管部分的曲面曲率均匀，没有出现褶皱、曲率突变的问题，能够直接对接后续的弯管加工工艺、冲压模具开发流程，不需要额外做模型修复，结构上的所有安装孔位、支架位置都预留了工艺公差，能够适配生产线上的装配精度要求，减少装配过程中的匹配调整工作量。
