带提手敞口式日常盛水塑料水桶结构

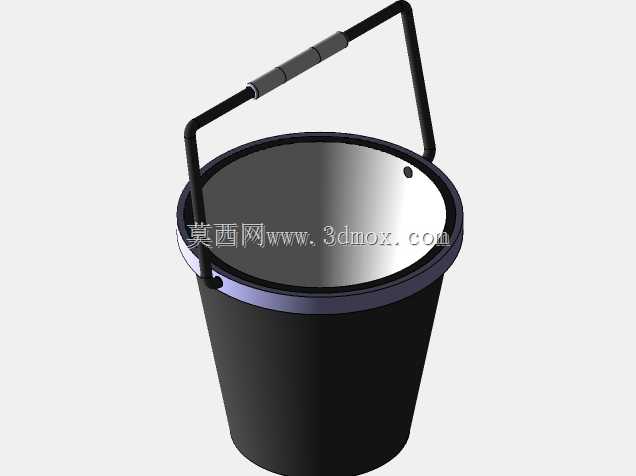

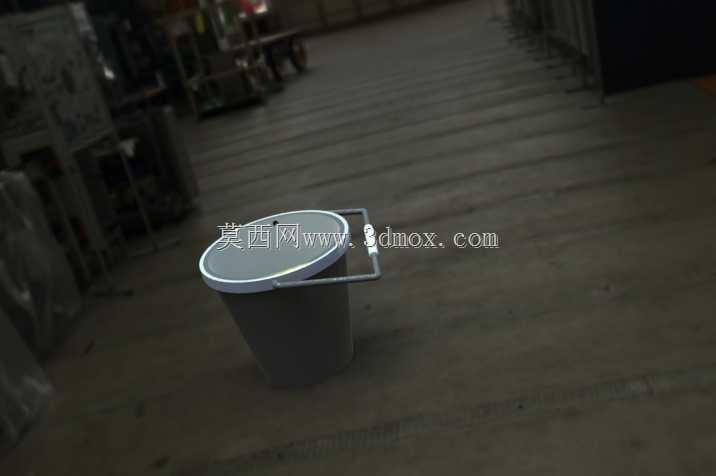

　　在日常民用清洁、小型作业盛载、生产工位辅助转运的场景里，这类带提手的敞口水桶是出镜率极高的通用盛具，很多结构设计新人在练习曲面建模、装配配合的时候，也常把这类产品作为入门练习载体，它的结构看似简单，实则藏着不少和实际使用强绑定的设计细节。先从实际使用场景倒推设计逻辑，日常拎取装满液体的水桶时，提手的受力是最先要考量的部分，这个模型里的提手采用弯折金属杆外包防滑结构的设计，两端和桶身上沿的铰接位做了限位凸台，既可以保证提手能绕铰接点自由转动，在拎起时自然贴合手部受力角度，放倒倾倒时又不会因为提手随意晃动卡滞在桶口位置影响出水。桶身采用上宽下窄的锥度设计，并不是单纯为了造型好看，首先这个锥度能保证空桶堆叠的时候可以互相嵌套，大幅降低仓储和运输时的空间占用，不管是生产厂家批量堆货，还是用户日常收纳多个空桶，都能节省不少空间；其次锥度结构在注塑成型的时候，能让塑料件更好脱模，减少生产时的顶出痕迹，提升成品外观合格率，同时上宽下窄的结构在倾倒液体时，水流会顺着桶口边缘的加厚卷边流出，不会出现顺着桶壁外侧流挂的情况，这点在清洁作业接水、倒水的时候能避免弄脏地面或者操作者的衣物。桶口位置做了一圈加厚的卷边结构，这个位置是整个桶身受力最集中的区域，除了要承接提手传递的整桶水重量，还要在日常磕碰、堆叠的时候承担抗变形的作用，加厚卷边内部做了均匀的加强筋分布，不需要额外增加太多壁厚就能提升桶口的刚性，避免装满水拎起时桶口出现椭圆变形导致提手脱开的风险。

　　桶底位置做了一圈凸起的支撑脚，整个桶底不是完全平贴地面的，凸起的支撑脚一方面能让桶放在不太平整的地面上也能保持稳定，不会因为地面有小颗粒就放不稳晃荡，另一方面在地面有少量积水的时候，支撑脚能把桶底主体抬离水面，避免桶底长期泡在水里加速塑料老化，同时桶底中心位置做了微凹的设计，能抵消塑料件冷却收缩时产生的形变，避免生产出来的桶底出现中心外凸导致放不平的问题。从安装边界和尺寸适配的角度来说，这类常规家用级水桶的容积一般在10L到15L区间，桶身最大外径在300mm左右，桶身高度在320mm上下，提手展开时的最高高度距离桶底大概400mm，这个尺寸刚好适配成年人单手握持拎取的受力习惯，装满水后的整体重量在普通人单手承重的舒适区间内，

　　不会因为尺寸过大导致拎取时过于费力。提手和桶身的铰接位采用间隙配合，单边预留0.2mm的转动间隙，既不会因为间隙过大导致提手晃动产生异响，也不会因为间隙过小在塑料件出现轻微形变时卡死，铰接位的凸台做了R3的圆角过渡，避免应力集中导致长期使用后凸台断裂。很多人在建模这类产品的时候容易忽略壁厚的均匀性，整个桶身的壁厚保持在2.5mm左右，桶口卷边位置的壁厚逐步过渡到4mm，提手安装位的局部壁厚加厚到5mm，所有壁厚变化的位置都做了渐变过渡，避免注塑生产时出现缩痕、气泡等缺陷，同时也能保证整个桶身的强度均匀，不会出现局部薄弱位置在受力时开裂。另外桶身外侧没有做多余的防滑纹路，是因为日常使用时很多人会双手抱着桶身倒水，光滑的外壁更容易清洁，

　　不会在纹路里积存污垢，提手上的防滑套采用软质材质的设计思路，在拎取较重的整桶水时，能分散提手对手掌的压强，减少拎取时的勒手感，就算长时间拎着移动也不会太难受。从功能特性上来说，这个结构的水桶除了盛载清水，也可以用来盛放散装清洁物料、小型零散零件，在生产车间里也常作为临时的工具收纳桶、废料收集桶使用，锥度结构让它在倾倒内部盛装的物料时，不管是液体还是小颗粒固体，都能很顺畅地倒出，不会在桶壁残留太多。很多结构设计的细节其实都来自实际使用的反馈，比如早期的水桶提手是直接和桶身薄壁连接，装满水拎几次就会出现连接位开裂的问题，后来就逐步演化出了桶口加厚卷边、铰接位局部加强的结构，还有桶底的支撑脚设计，也是因为用户反馈平底板水桶在卫生间这类经常有水的地面使用时，桶底容易打滑，长期泡水还容易长霉，才增加了凸起的支撑结构。在做三维建模的时候，要特别注意各个配合位置的公差预留，还有曲面过渡的连续性，桶身的锥面要保持G2连续，不然生产出来的桶身会有明显的棱线，影响外观，提手的弯折半径要符合人体工学，弯折角度太大或者太小都会影响拎取的舒适度，铰接位的同轴度要保证在0.1mm以内，不然提手转动的时候会出现卡滞。
