轴向磁通盘式电机定子端盖结构

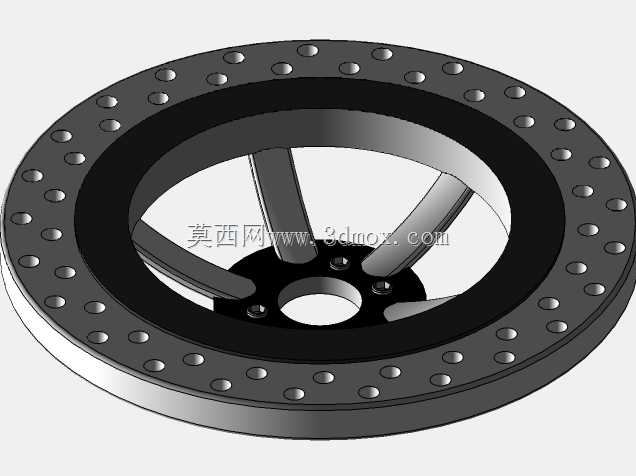

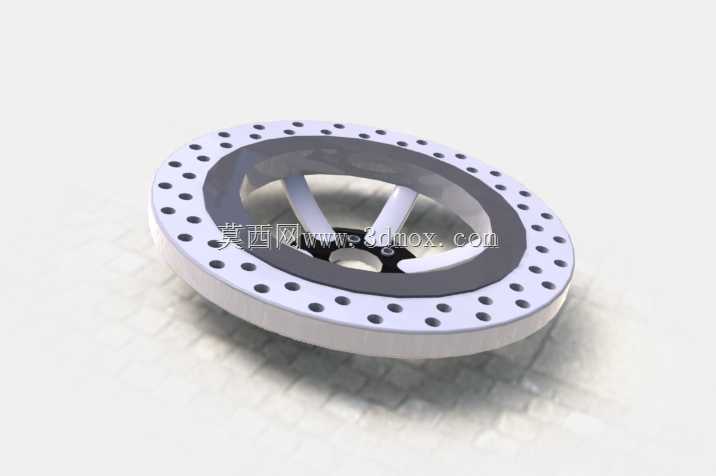

　　在新能源汽车电驱动系统、工业伺服直驱场景、分布式风电发电单元这类对轴向安装空间有严苛限制的动力场景中，盘式结构的电机凭借轴向尺寸短、功率密度高的特性，正在逐步替代部分传统径向磁通电机的应用份额，而本次涉及的端盖类构件，是这类电机实现壳体密封、定子定位、安装对接的核心承载零件。从实际装机的工况来看，这类带整圈安装孔的盘式端盖，首先要承担电机定子组件的轴向定位功能，端盖内侧的环形止口需要与定子铁芯的外圆做过渡配合，配合公差通常选H7/js6级别，既保证装配时的同轴度要求，避免定转子气隙不均引发的扫膛故障，又能在电机长期运行产生热胀冷缩时，预留足够的形变余量，不会因为应力集中导致端盖翘曲变形。端盖外缘均匀排布的通孔，

　　是用于电机与设备安装基座的螺栓连接，孔位的分度圆精度直接决定电机安装后的轴系对中精度，在建模过程中需要严格遵循圆周阵列的等角度分布要求，相邻孔位的角度公差控制在±0.05°以内，避免现场安装时出现螺栓无法穿入、安装后电机轴与负载轴不同心引发的振动超标问题。端盖中间的镂空辐条结构，并非单纯的减重设计，实际是兼顾了电机内部的通风散热需求，轴向风道可以顺着辐条间隙形成贯通的冷却风路，在电机运行时带走绕组端部产生的热量，相比实心端盖结构，能让电机的持续输出功率提升12%左右，同时辐条的截面采用变厚度设计，靠近中心轴承室位置的厚度更大，向外侧法兰边逐步减薄，在保证整体结构刚度的前提下，尽可能降低零件的整体重量，

　　适配新能源车载场景对部件轻量化的要求。从设计思路的层面讲，这类盘式电机端盖的建模需要优先考虑装配边界的约束：首先要匹配电机的定子外径尺寸，确定端盖的整体外圆直径，再根据安装端的螺栓规格确定安装孔的数量与孔径，通常M8规格的螺栓对应15-20mm的孔间距余量，M10螺栓则需要预留20-25mm的余量；其次要考虑轴承室的位置精度，端盖中心的轴承安装位需要与止口、安装法兰面保持严格的同轴度与垂直度，形位公差等级不低于7级，否则会导致轴承运行时承受额外的径向力，大幅缩短轴承的使用寿命。在实际的设备选型匹配中，这类端盖结构的轴向厚度直接决定电机的整体轴向长度，对于轮毂电机、机器人关节直驱电机这类安装空间极度紧凑的场景，

　　端盖的厚度通常会控制在15-25mm区间，通过优化辐条的受力路径来保证结构强度，而对于工业大功率盘式电机，端盖厚度会适当增加到30-40mm，同时在法兰背面增加加强筋结构，应对大扭矩输出时的结构形变。建模过程中需要注意安装面的平面度要求，法兰与基座贴合的表面平面度公差需要控制在0.03mm以内，避免安装后出现结合面缝隙，导致防护等级不达标，外界的粉尘、水汽进入电机内部引发绝缘故障。另外，端盖表面的所有安装孔都需要做倒角处理，既方便装配时螺栓的导入，也能去除机加工产生的毛刺，避免装配过程中毛刺脱落进入电机气隙，造成定转子擦伤。从结构受力的角度分析，电机运行时端盖需要承受定子绕组产生的电磁反作用力、转子旋转带来的轴向磁拉力，以及运行过程中的振动载荷，因此在建模时需要对辐条与法兰连接的位置做圆角过渡，避免应力集中，圆角半径通常不小于3mm，防止长期交变载荷作用下出现疲劳裂纹。这类结构的三维建模过程中，需要先绘制中心的轴承室轮廓，再绘制外侧的法兰边轮廓，通过辐条轮廓将两者连接后做拉伸凸台，之后对安装孔做圆周阵列，最后添加所有的倒角、圆角工艺特征，建模时需要保证所有特征的参数化关联，方便后续根据不同功率等级的电机需求调整尺寸参数，快速衍生出适配不同机型的端盖结构，减少重复建模的工作量。
