工业散料吨袋悬挂支撑固定架结构

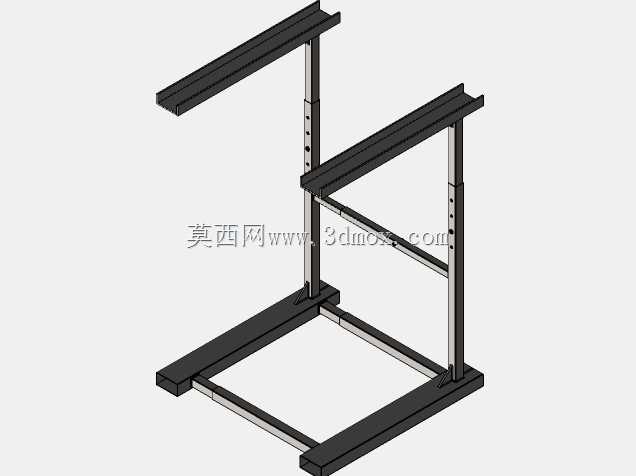

　　在散料仓储、车间物料周转、粉体颗粒料分装的作业场景里，这类悬挂支撑结构的使用频次一直不低，很多加工车间在处理吨级包装的散料时，都会遇到袋装物料装满后软塌、无法快速对接叉车转运、袋口难以固定导致撒料的问题，这个支撑结构就是针对这类现场痛点做的针对性设计。从结构组成来看，整体采用双侧立式立柱搭配上下两层水平悬臂的框架形式，底部是落地式的框型底架，直接与车间硬化地面接触，不需要额外做预埋固定，靠自身结构强度和底架的接触面积就能保证满载状态下的稳定性，底架的横向连接杆做了等距布置，既可以抵消立柱受载后的侧向弯矩，也能给叉车叉齿预留足够的穿行空间，不会出现叉齿磕碰架体的情况。立柱上预留了多组等间距的调节孔位，

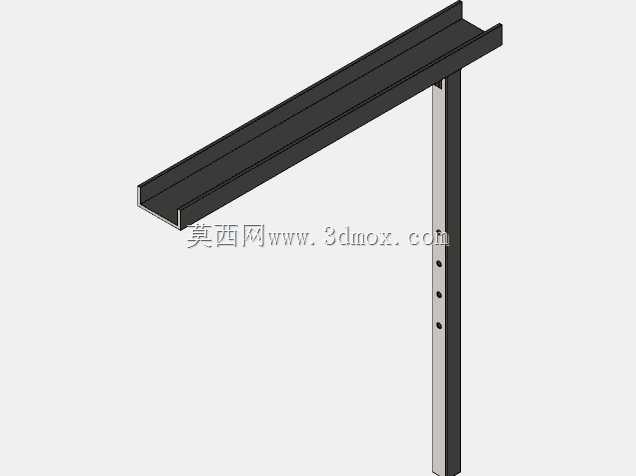

　　对应的水平悬臂可以根据不同规格的大型包装袋、散装集装袋的悬挂高度做上下调整，不需要额外焊接或者切割改动，适配不同装料高度的作业需求，悬臂的伸出长度经过核算，刚好能挂住吨袋的四个吊耳位置，挂装后袋体自然垂落在底架的中空区域，不会和架体的杆件产生剐蹭，避免装料过程中袋体被金属棱角划破漏料。设计阶段首先考虑的是满载工况下的受力变形问题，所有杆件的截面选型都匹配吨级袋装物料的满载载荷，悬臂根部和立柱的连接位置做了加强处理，避免长期受载出现焊缝开裂或者悬臂下挠的问题，整体框架没有多余的装饰性结构，所有杆件都承担对应的承载功能，加工的时候只需要按照尺寸下料、焊接、做表面防锈处理即可，加工门槛低，普通的结构件加工车间都能完成制作。

　　安装的时候不需要复杂的调试，只需要把底架放置在平整的硬化地面上，确认四个底脚都完全接触地面没有悬空，就可以投入使用，整体的占地尺寸控制得比较紧凑，不会占用过多的车间通道或者仓储空间，多个支架并排布置的时候也不会互相干涉，适合散料分装工位的批量布置。实际作业过程中，空袋先挂在两侧的悬臂上，袋口保持撑开状态，不管是人工投料还是管道自动落料，都不需要额外安排人员扶袋，装料完成后不需要额外调整袋体位置，叉车可以直接从底架的中空位置进叉，托住袋底之后直接起升转运，整个过程不需要人员近距离接触满载的吨袋，既提升了转运效率，也避免了袋装物料倾倒带来的安全隐患。和传统的固定式料斗相比，这种支架不需要搭配专用的卸料阀门，

　　适配市面上绝大多数标准规格的大型集装袋，换产的时候不需要调整设备结构，只需要调整悬臂高度就能适配不同尺寸的包装袋，使用灵活性更强，日常维护也非常简单，只需要定期检查连接位置的螺栓紧固情况、焊缝有没有开裂即可，没有易损件需要频繁更换，长期使用的维护成本很低。在散料加工、粮食仓储、化工原料分装、建筑粉料周转的场景里，这种支架可以有效减少散料装袋、转运环节的人工投入，避免装料过程中的撒料浪费，同时规范工位的物料存放状态，让车间的散料周转作业更顺畅。结构建模的时候所有杆件的连接位置都做了贴合处理，没有多余的干涉特征，孔位的位置精度也匹配实际加工的公差要求，不管是直接用来做加工出图，还是做车间工位布局的仿真模拟，都能直接复用模型参数，不需要再做额外的结构调整。
