实验室多层置物浸出架结构设计

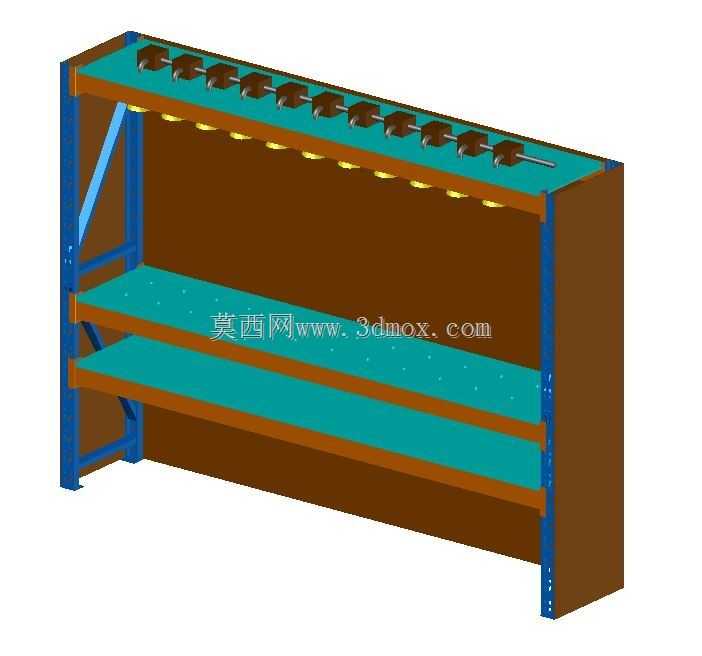

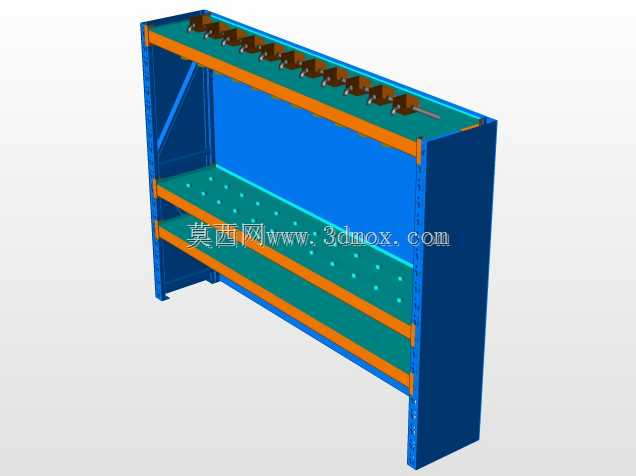

　　在湿法冶金、矿物加工、化学分析类实验室的日常作业场景中，浸出工序是样品前处理、工艺参数验证环节的核心步骤之一，这类工序往往需要同时摆放多组浸出容器、配套管路、检测辅助器具，常规的平面实验台不仅空间利用率低，还容易出现管路排布杂乱、容器磕碰滑落的问题，这款多层结构的浸出架，正是针对这类实验场景的空间排布痛点做的定向结构设计。从实际使用逻辑出发，浸出架的顶层预留了连续的工位开孔位，每个开孔位对应一组浸出反应容器的安装位，开孔边缘做了翻边强化处理，避免长期放置容器出现孔位边缘变形，同时顶层台面下方预留了走管空间，浸出过程需要的通气、通液管路可以直接从台面下方排布，不会在操作面形成管线杂乱的问题，操作人员在调整管路、

　　更换容器时不会被外露管线牵绊。架体的支撑结构采用双侧立式立柱承载，立柱上预留了等距排布的调节孔位，中间两层置物搁板的安装高度可以根据实际放置的容器高度、辅助设备尺寸做灵活调整，比如放置高度较高的浸出瓶时，可以将对应层的搁板下调，留出足够的操作空间，放置小型量具、取样器具时则可以上调搁板，压缩无效空间提升置物密度。搁板表面做了平整化处理，边缘设置了低矮的挡边，避免放置在层板上的玻璃器具、小型配件因为台面震动滑落，搁板的承载能力按照实验室常规器具的重量做了冗余设计，即使整层摆满装满浸出液的容器，也不会出现层板下弯变形的问题。架体的后侧设置了整面的挡护板，一方面可以阻挡实验过程中可能出现的液体喷溅，避免污染架体后方的墙面或者其他设备，

　　另一方面也可以作为管线的固定依托，需要固定的管路、线路可以通过扎带直接固定在挡护板上，进一步规整操作区域的排布。左侧支撑立柱和层板之间加装了斜向加强筋，抵消架体单侧受力时产生的倾覆力矩，即使操作人员在架体前侧倚靠操作、或者放置的设备重量偏向前侧，架体也能保持足够的稳定性，不会出现前倾翻倒的风险。从安装边界来看，这款浸出架的整体宽度适配常规实验室边台的安装尺寸，可以直接放置在现有实验台面上使用，不需要对现有实验室布局做大规模改造，架体的深度控制在单人可操作的范围内，站在架体正前方就可以够到所有层板上的器具，不需要探身操作，降低了操作过程中碰倒容器的风险。顶层的工位排布按照常规浸出实验的批量做了优化，

　　一次可以容纳十二组平行实验的容器放置，满足小批量工艺验证、多组样品平行检测的使用需求，不需要额外增设多个独立台架占用实验室空间。在设计过程中，特意规避了复杂的异形结构，所有的构件都采用常规的型材、板材拼接成型，加工难度低，后期如果出现局部构件损坏，也可以快速替换同规格的配件，不需要整体更换架体。层板和立柱的连接采用可拆卸的紧固件结构，不需要焊接固定，运输过程中可以拆成平板件打包，大幅降低运输过程中的体积占用，现场安装只需要常规的紧固工具就可以完成组装，不需要专业的安装人员到场操作。架体的底部没有设置额外的突出支脚，整个架体的底面完全贴合放置台面，不会出现局部悬空导致的架体晃动问题，同时底部和台面接触的位置可以选配防滑垫，进一步提升架体放置的稳定性，即使在台面有轻微震动的环境下，架体上放置的玻璃容器也不会出现滑移。针对浸出实验可能存在的液体滴漏问题，每层搁板的表面都做了轻微的坡度设计，滴落在台面上的液体可以顺着坡度流向预设的导流位置，不会积存在台面上腐蚀板材，也避免了液体漫流到台面上污染其他实验器具。
