200千瓦生物质气化反应装置结构设计

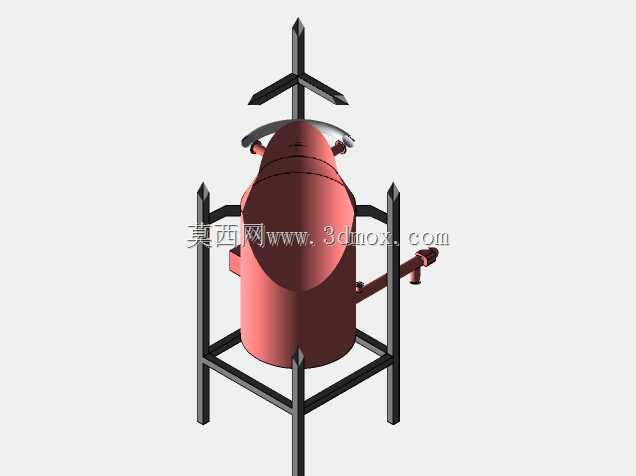

该装置面向中小型分布式能源供给场景设计，可适配农村聚居点生物质能源就地转化、小型工业园区分布式供能、农林废弃物资源化处理站点等实际使用场景，核心功能是将预处理后的农林生物质原料通过热解气化反应转化为可燃气，产出的燃气可直接对接供热锅炉、小型发电机组或民用燃气管网，替代传统化石能源消耗，降低分散式供能场景的能源成本与碳排放。从结构设计逻辑来看，整体采用立式承压罐体布局，罐体上部为椭球形封头结构，可有效分散热解过程中内部产生的气压载荷，避免应力集中带来的结构失效风险；罐体中下部设置原料进料接口与燃气导出管路，进料接口采用斜向插入式布局，可适配螺旋进料器的安装角度，减少原料卡堵概率，燃气导出管路上预留了测温测压接口，方便现场运行时实时监测反应段工况参数。罐体底部设置锥形排灰结构，配合侧部布置的炉排传动接口，可实现气化反应后灰渣的连续排出，无需频繁停炉清灰，适配长时间连续运行的工况需求。外部支撑框架采用方管焊接成型的四立柱结构，四根立柱沿罐体周向均匀分布，底部设置横向连接方管形成稳定的支撑底座，框架与罐体之间采用抱箍式连接结构，既可以抵消罐体热胀冷缩产生的位移应力，也方便后期罐体维护时的拆装作业。安装边界方面，框架底部预留了地脚螺栓安装孔位，可直接固定在混凝土硬化基础上，整体占地尺寸适配小型站点的厂房布局，顶部设置的吊装结构可满足现场整体吊装就位的需求，无需拆分罐体与框架即可完成安装。罐体上部预留的辅助接口可对接点火装置、安全泄压阀等配套部件，侧部的管路接口均采用标准法兰连接形式，可直接匹配通用工业管路配件，降低现场安装的配件适配成本。设计过程中充分考虑了生物质气化过程的结焦、腐蚀问题，罐体内部反应段预留了耐火衬层的安装空间，外部框架的受力点均做了加强筋处理，可承受满料运行时的整体载荷，各管路接口的位置布局避开了人员操作通道，方便日常运行时的巡检与维护作业。
