家用浸入式电加热管热水器部件设计

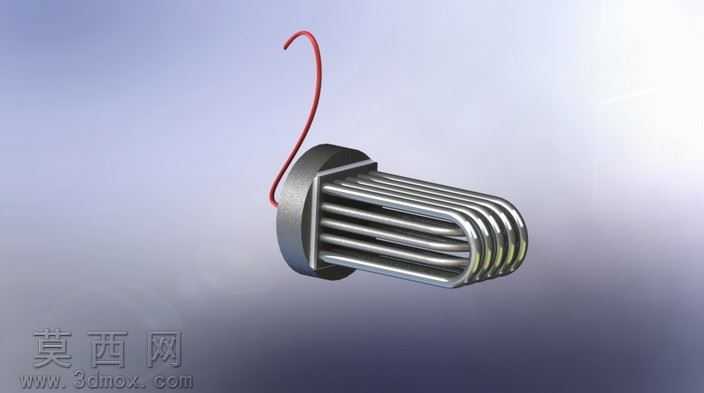

本作品为家用热水器核心加热部件的三维建模设计，建模阶段围绕浸入式电加热管的实际功能需求展开，首先确定法兰安装盘的基准定位，以圆形法兰作为整个部件的安装基准面，精准绘制法兰上的固定孔位与密封槽结构，保证后续装配时的密封性能与安装稳定性。加热管主体采用多组U型弯管并列排布的结构设计，建模时通过扫掠特征生成金属管体，严格控制弯管的弯曲半径与管间距，既保证足够的换热接触面积，又避免管体间距过小导致的水垢堆积问题，管体末端统一汇聚至法兰盘内侧的接线端，结构排布紧凑合理，符合家用热水器内胆的有限安装空间要求。接线端引出的红色电源线采用柔性线缆建模方式，还原线缆的自然弯曲形态，模拟实际装配时的走线状态，避免生硬的直线建模带来的失真感。材质渲染阶段，金属加热管与法兰盘采用抛光不锈钢材质，调整材质的反射度与粗糙度参数，还原不锈钢金属表面的细腻光泽与轻微磨砂质感，电源线采用耐高温红色橡胶材质，调整漫反射与高光参数，表现橡胶材质的哑光质感与柔软特性。整体渲染采用柔和的影棚布光，通过主光源、补光与轮廓光的搭配，清晰展现加热管的弯折结构、管体排列层次与法兰盘的细节结构，突出部件的金属质感与工业设计美感。设计过程中充分考虑家用热水器的实际使用场景，在结构设计上兼顾加热效率、安装便捷性与长期使用的可靠性，多组U型管的排布方式能够在有限空间内最大化加热面积，提升冷水加热速度，法兰盘的密封结构设计能够有效避免内胆漏水问题，接线端的结构预留了足够的绝缘安全距离，符合家电安全设计规范，整个模型结构完整，细节还原度高，可用于产品结构验证、装配模拟与产品展示使用。
