两片式内螺纹连接手动球阀结构设计

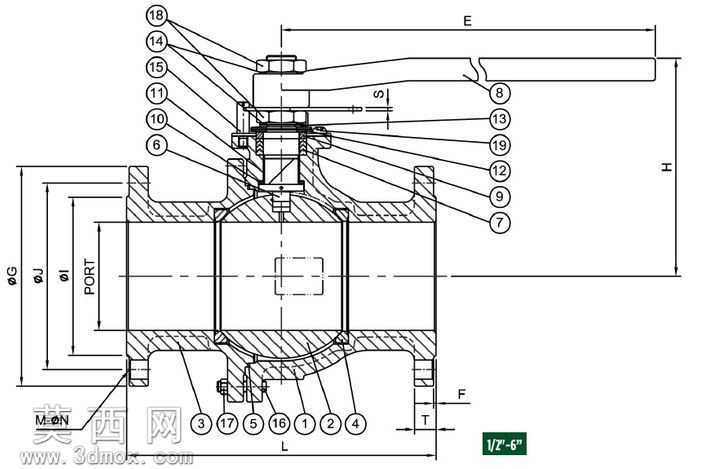

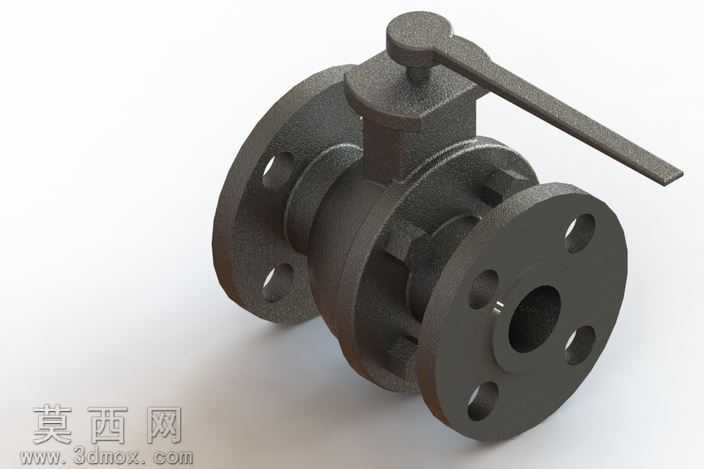

本款手动球阀采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械制图投影规范，先以中心轴线为基准搭建装配骨架，依次完成左右阀体、球体、阀杆、手柄、密封座、填料压盖、连接螺栓等全部零件的特征构建。建模时针对阀体的铸造圆角、流道过渡曲面、内螺纹加工退刀槽等细节做了精确还原，球体部分采用整球切除对称流道的方式构建，保证球面圆度与流道同轴度符合密封配合要求，阀杆与球体的连接卡槽做了防脱出结构设计，匹配上下两处密封填料的安装空间，确保阀杆转动时的密封性能。材质配置上，阀体预设为铸钢材质可替换为不锈钢或铜合金，球体与阀杆采用不锈钢材质适配防腐需求，密封座与填料采用聚四氟乙烯材质，手柄采用碳钢冲压成型做喷塑处理，各零件材质参数在建模时同步赋予，可直接用于后续渲染与工程图导出。结构设计上采用两片式阀体螺栓连接结构，适配1/2英寸至6英寸的通径范围，内螺纹连接端符合通用管道安装标准，手柄采用长杠杆式设计降低操作扭矩，阀杆处设置多级密封结构防止介质外漏，球体与阀座采用浮动式密封结构，介质压力越高密封贴合度越好，整体流道为全通径设计，介质流通阻力小，可用于水、油品、气体等多种介质的管路通断控制。建模过程中对所有配合面做了公差预留，装配体完成后做了干涉检查，确保手柄90度旋转即可完成全开全关动作，无零件干涉问题，各连接部位的螺栓孔、密封槽位置完全对齐，可直接导出用于生产加工的二维工程图，也可用于管路系统的装配模拟演示。
