塑料手柄直通式球阀三维结构设计

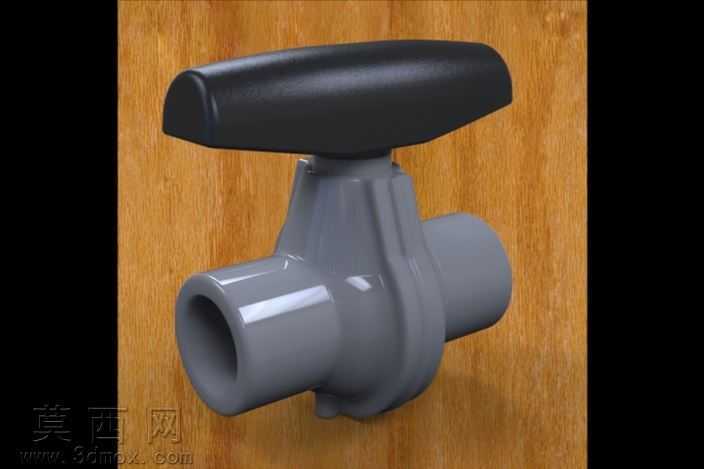

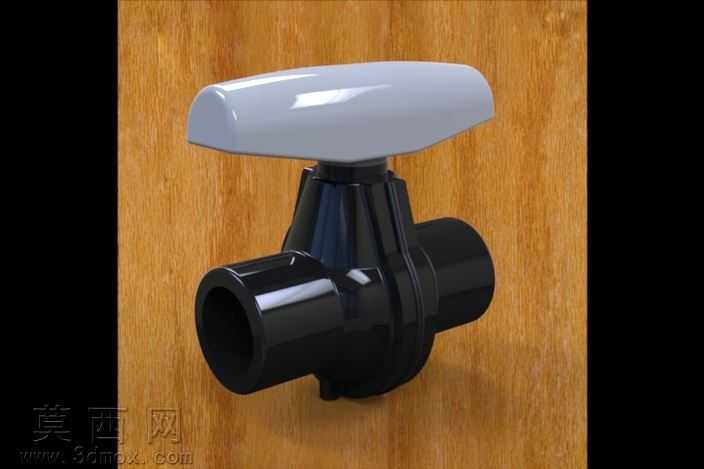

本作品为手动直通式塑料球阀的三维建模设计成果，建模过程以实际民用给排水、小型流体输送场景的球阀产品为参考，严格遵循球阀类产品的结构比例与装配逻辑开展设计。建模阶段首先梳理产品的核心组成模块，将整体拆分为手柄、阀杆、球体、阀体、连接端五个核心部件，先通过草图绘制勾勒各部件的截面轮廓，针对阀体部分采用旋转特征生成主体流道结构，保证两端连接口的同轴度误差控制在合理范围内，流道内壁做平滑过渡处理，避免流体输送过程中出现不必要的阻力损耗。手柄部分采用拉伸结合圆角特征构建，握持区域做符合人体工学的弧面处理，边缘全部做倒圆角优化，既还原真实产品的握持手感，也避免尖锐棱角带来的安全隐患；手柄与阀杆的连接位置设计了对应的卡位结构，保证手柄转动时可同步带动阀杆旋转，无打滑松脱的结构问题。阀杆与阀体的配合位置设计了密封结构的安装位，球体部分采用球形特征构建，中间开通与阀体通径一致的流道孔，球体与阀杆的连接位置做卡槽设计，保证扭矩传递的稳定性。材质渲染阶段，阀体、阀杆、球体部分赋予黑色硬质工程塑料材质，调整材质的粗糙度参数模拟PVC类塑料的半哑光质感，添加细微的材质纹理还原注塑产品的表面特征；手柄部分赋予浅灰色硬质塑料材质，适当提高材质的高光强度，区分手柄与阀体的材质差异，同时在部件边缘添加细微的倒角反光效果，提升模型的真实感。场景搭建阶段将模型放置于木纹背景平面上，调整三点布光方案，主光源从侧上方照射凸显阀体的曲面轮廓，补光弱化阴影区域的死黑问题，轮廓光勾勒手柄与阀体的边缘线条，最终渲染效果清晰展现产品的外观形态与结构特征。设计过程中充分考虑产品的实际使用逻辑，手柄的转动角度设置为90度行程，对应阀门全开与全关的两个状态，各部件之间的装配间隙控制在合理范围，既保证活动部件的转动顺畅，也避免间隙过大导致的结构松动问题，整体模型完整还原了小型塑料球阀的外观与核心结构，可用于产品展示、结构教学、管路系统装配模拟等场景。
