内螺纹连接手动球阀三维设计作品

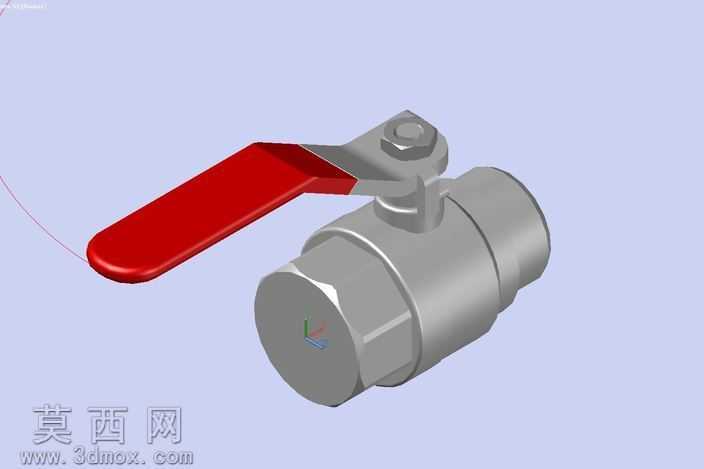

本作品为手动内螺纹球阀的三维数字化设计成果，建模阶段以工业级球阀的实际生产尺寸为基准，通过三维建模软件完成全参数化结构搭建，首先构建阀体的主体回转结构，针对阀体两端的内螺纹连接段，采用螺旋扫描特征精准还原螺纹牙型轮廓，保证螺纹参数符合通用管路连接标准，可直接对接DN8至DN25规格的输送管路。阀体中部的球体密封结构采用旋转切除与布尔运算结合的方式完成建模，精准还原球体的通径开孔、密封面的圆弧过渡结构，确保球体与阀座的配合间隙符合阀门密封性能要求。上部的阀杆连接结构，建模时重点还原阀杆与球体的卡槽配合结构、阀杆处的密封台阶结构，保证阀杆转动时的传动精度与密封可靠性。操作手柄部分采用拉伸与倒圆角组合建模，还原手柄的扁平握持结构、与阀杆连接的扁方配合结构，手柄末端做圆弧过渡处理，符合人工操作的人机工程学要求。材质与渲染阶段，为阀体、球体、阀杆等金属构件赋予哑光银灰色金属材质，模拟不锈钢材质的细腻磨砂质感，调整材质的反射参数还原金属构件在工业环境下的真实光影效果；操作手柄赋予高饱和度红色烤漆材质，添加轻微的漆面反光效果，既还原工业球阀手柄的典型配色，也通过色彩区分操作部件与主体结构，提升模型的辨识度。结构设计上严格遵循手动球阀的工作原理，还原了手柄转动90度即可实现通断切换的结构逻辑，各部件的装配关系完全匹配实际球阀的装配流程，可清晰展示阀体、球体、阀杆、手柄、密封件、压紧螺母等全部组成构件的位置关系与配合方式。设计过程中充分考虑模型的实用性，各特征参数可根据实际管路需求进行调整，既可以作为工业设计教学中阀门结构的展示素材，也可为阀门产品的改型设计提供基础三维框架，模型的结构精度满足工程演示、装配模拟、产品宣传素材制作等多场景使用需求，整体建模逻辑清晰，特征层级规整，无冗余几何元素，曲面过渡顺滑，无破面、错面等建模缺陷，完整还原了小型手动球阀的工业设计细节。
