带非接读卡区的壁挂式密码输入终端

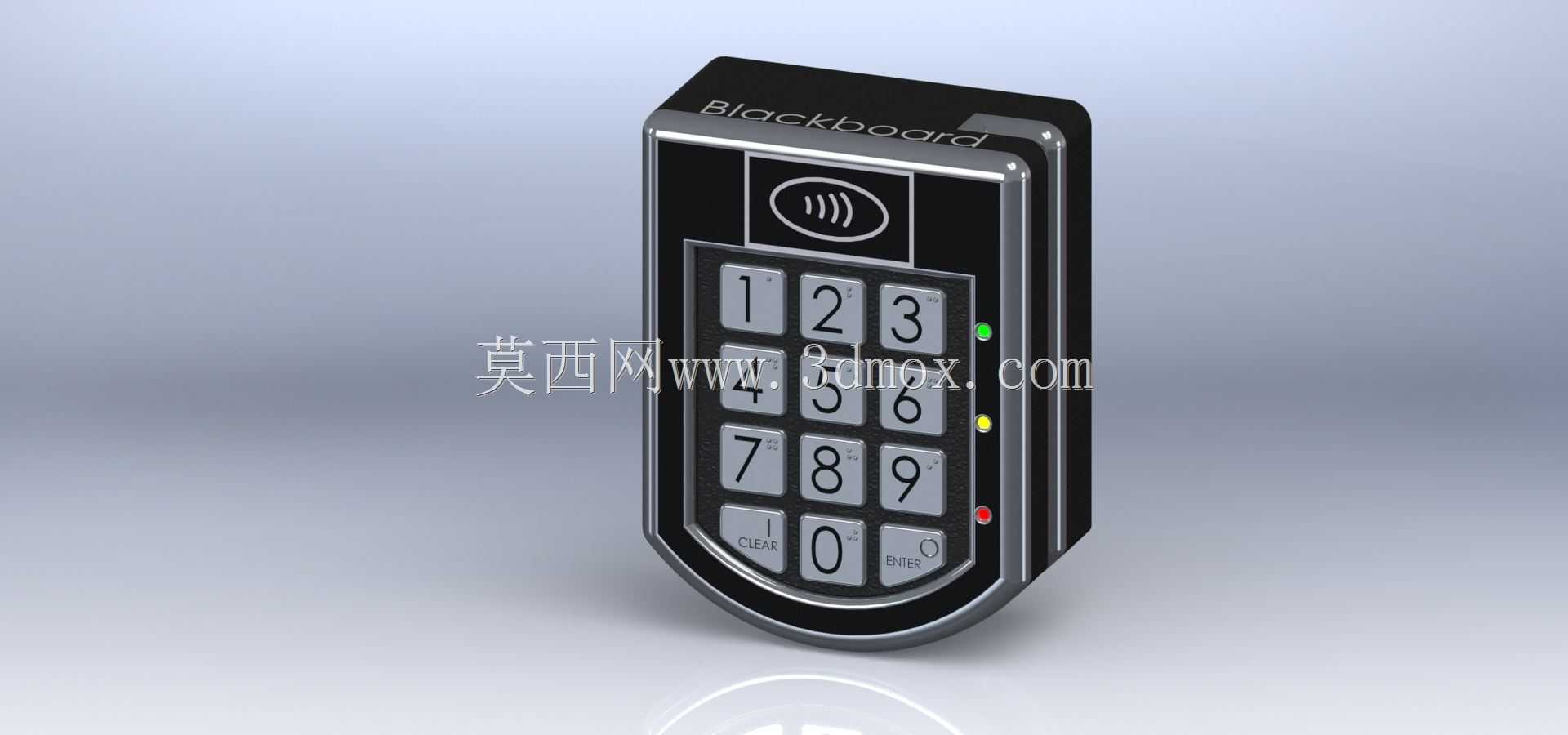

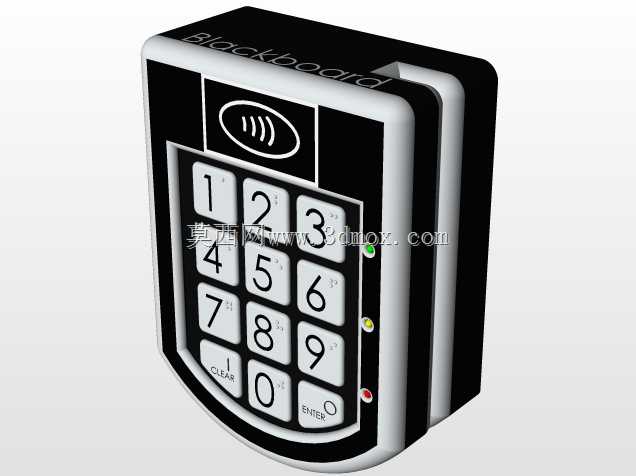

　　这款密码输入终端的结构设计，首先要适配商用收银、门禁核验、自助终端操作三类高频场景的安装需求，设备背部预留的壁挂安装孔位做了沉头处理，安装后螺丝头不会突出于安装面，避免剐蹭墙面或者安装支架，整体外轮廓做了底部圆弧收窄的处理，宽度控制在成年人单手握持可覆盖的范围，既可以嵌入自助设备面板安装，也可以直接壁挂在墙面、收银台侧方使用，安装时不需要额外预留过大的侧边操作空间，按键区域距离设备侧边预留了12mm的边框余量，防止安装后边缘按键被柜体或者墙面遮挡，影响按压操作。设备顶部集成的非接触读卡区域，做了内凹的标识蚀刻，不需要额外粘贴标识贴纸，长期使用不会出现标识磨损脱落的问题，读卡天线的布设位置在结构设计时做了避让，

　　金属边框距离天线线圈预留了5mm的非金属间隙，避免金属屏蔽导致读卡距离缩短、识别灵敏度下降的问题，实际读卡识别范围可以覆盖设备正面上方0-5cm的区域，用户不需要将卡片完全贴合设备表面即可完成识别，适配公交卡、银行卡、门禁卡等常见的13.56MHz频段非接卡片读取需求。侧边的三个状态指示灯做了分层排布，从上到下分别对应读卡成功、操作等待、故障告警三个状态，灯孔位置做了导光柱的嵌装结构，导光柱采用磨砂PC材质，光线透出时不会出现刺眼的直射光斑，在室内强光环境下也能清晰分辨状态，同时导光柱和外壳之间做了卡扣式密封，避免灰尘、泼溅的液体从灯孔缝隙进入设备内部，适配收银台、户外门禁等可能遇到液体泼溅、积灰的使用场景。

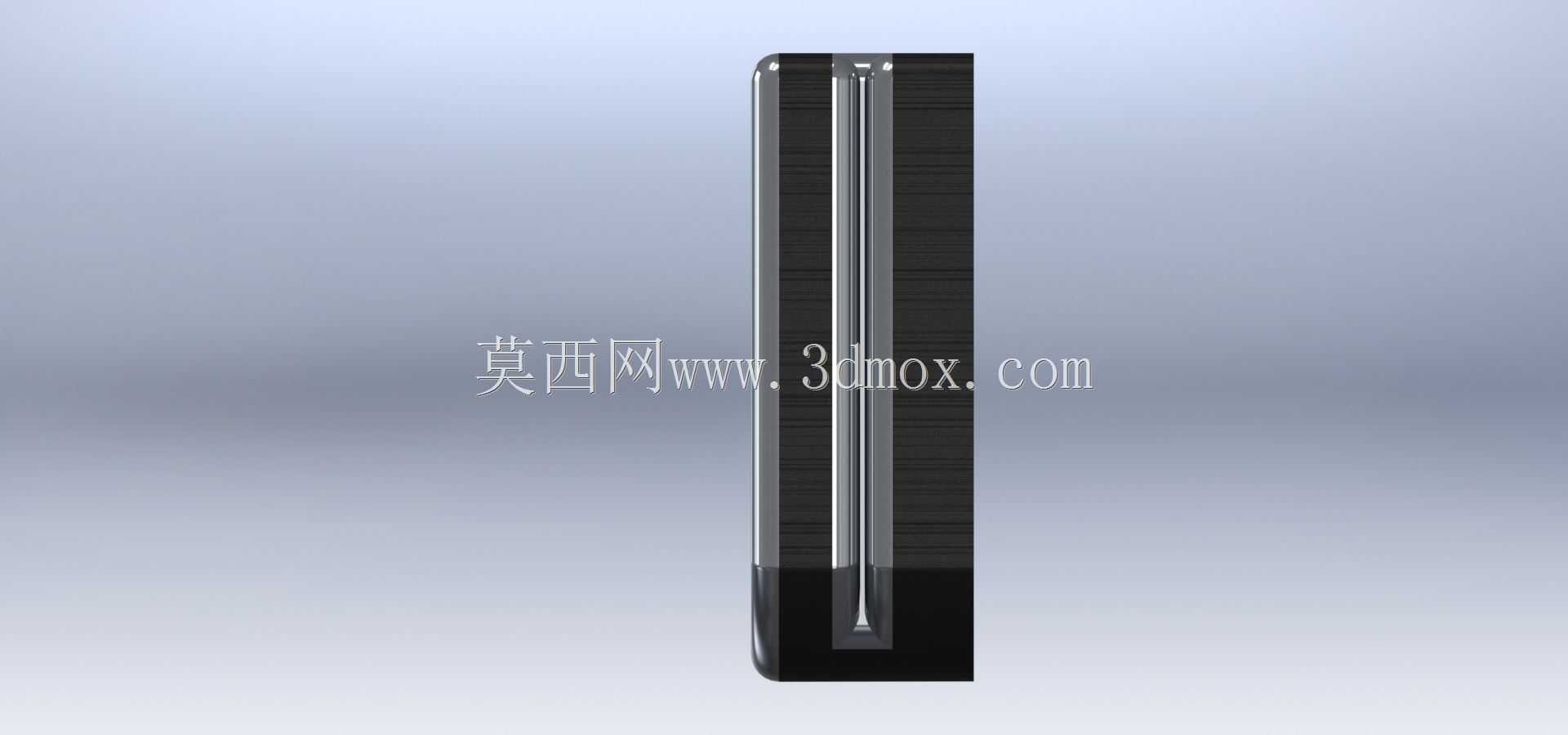

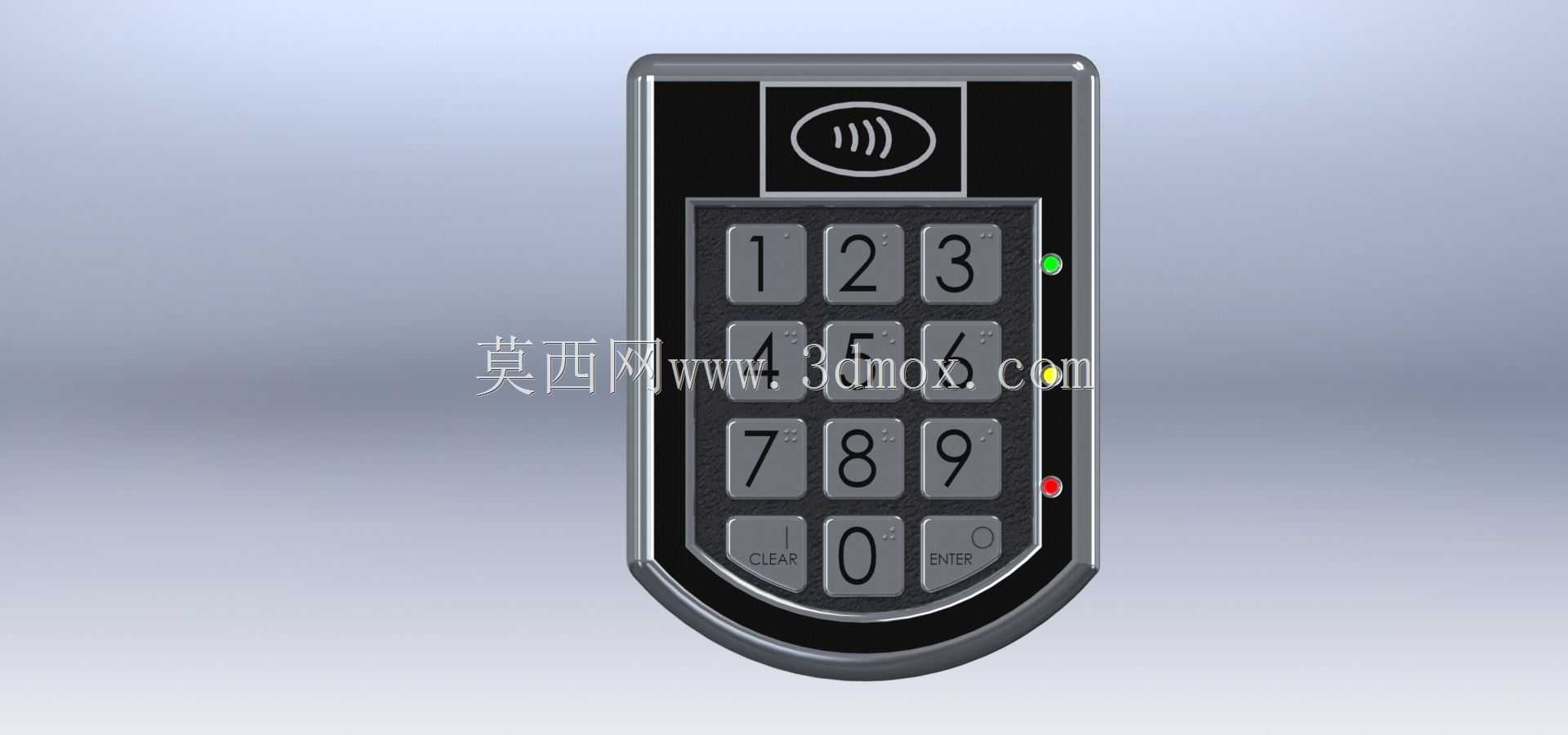

　　数字按键区域采用了下沉式的阶梯排布，每颗按键的表面做了内凹的弧度处理，贴合指腹按压的触感，按键之间的凸起隔条高度为1.5mm，用户盲操作时可以通过触感区分不同按键位置，不需要低头看键盘即可完成密码输入，降低输入错误的概率，按键下方的PCB板固定结构做了缓冲胶垫的预留位，按压按键时的触发行程控制在2mm，既不会因为行程过短导致误触，也不会因为行程过长造成按压疲劳，长期高频使用也不会出现按键塌陷、触发失灵的问题。设备侧边集成的磁条读卡器卡槽做了导向斜角处理，卡片刷过时可以顺着斜角滑入读卡轨道，不需要刻意对准卡槽缝隙，磁头的安装位置做了弹性压片结构，不同厚度的磁条卡片刷过时都能保证磁头和磁条紧密贴合，避免出现读卡失败、数据读取不全的问题，

　　卡槽入口处做了圆角打磨，不会刮花卡片表面的印刷层。外壳的拼接结构采用了上下壳卡扣加底部隐藏螺丝的固定方式，外观面没有外露的螺丝孔，整体视觉更整洁，同时拆卸维护时只需要拧下底部的两颗固定螺丝即可拆开上壳，对内部的读卡模块、按键板、主控板进行检修更换，不需要完全拆下设备，降低后期维护的难度。外壳的材质选用ABS+PC混合材质，表面做了细晒纹处理，长期触摸不会留下明显的指纹痕迹，抗刮擦性能优于普通光面外壳，在高频使用的商用场景下可以长期保持外观整洁，设备的边角全部做了R3以上的圆角处理，安装在人员通行的位置时不会因为磕碰造成边角开裂，也不会刮碰到过往的人员。在结构建模阶段，所有的安装配合间隙都按照塑胶件的成型公差做了预留，卡扣的配合量控制在0.8mm，既不会因为配合量过大导致拆装困难，也不会因为配合量过小造成上下壳拼接缝隙过大、容易松脱的问题，内部的走线槽做了限位卡扣，线材装配后不会出现移位、挤压到按键或者读卡模块的问题，主控板的固定柱做了铜嵌件的预留，反复拆装维护也不会出现螺柱滑牙的问题。
