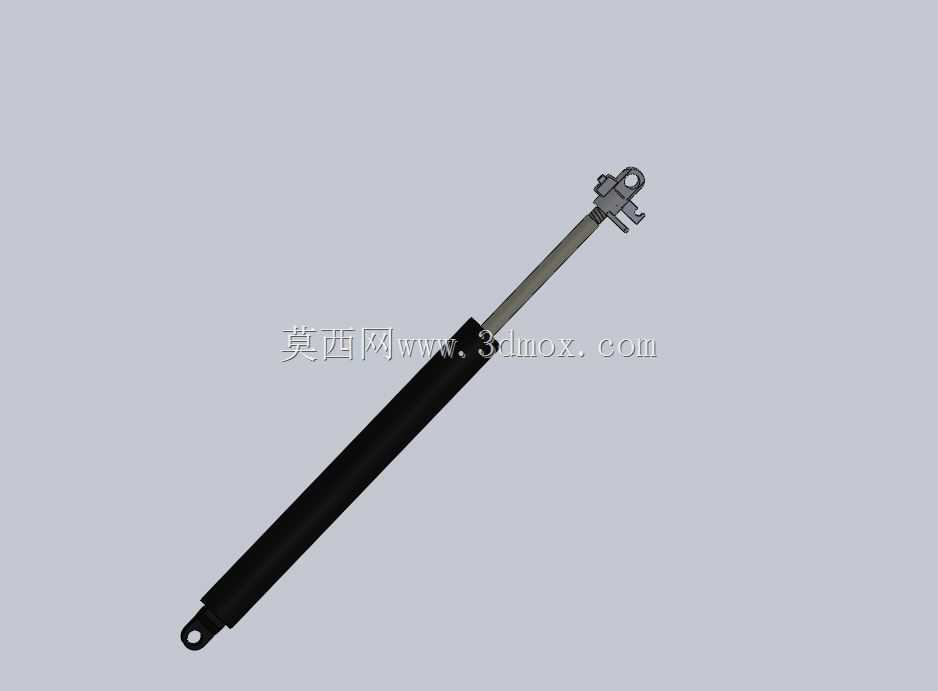

带中间固定结构的可控式气弹簧

　　在各类需要柔性支撑、角度调节与位置锁定的机械结构场景中，气弹簧是替代刚性支撑杆、螺旋弹簧的核心功能元件，常见于办公家具升降调节、医疗设备体位支撑、工业设备舱门开合、车辆座椅角度调整、自动化设备防护门定位等工况，相比传统弹性元件，气弹簧的支撑力输出曲线更平缓，动作过程无刚性冲击，还可通过阀组结构实现任意位置锁止，大幅提升操作的人机友好性。这款带中间固定件的气弹簧，在常规单端固定气弹簧的结构基础上做了针对性优化，解决了长行程气弹簧杆身中段无支撑、易受径向载荷产生形变的痛点。常规气弹簧安装时仅能在缸体尾端与活塞杆端设置铰接点，当行程超过300mm后，活塞杆伸出段的长径比过大，若承受侧向偏载，很容易出现杆身弯曲、密封件偏磨漏气的问题，

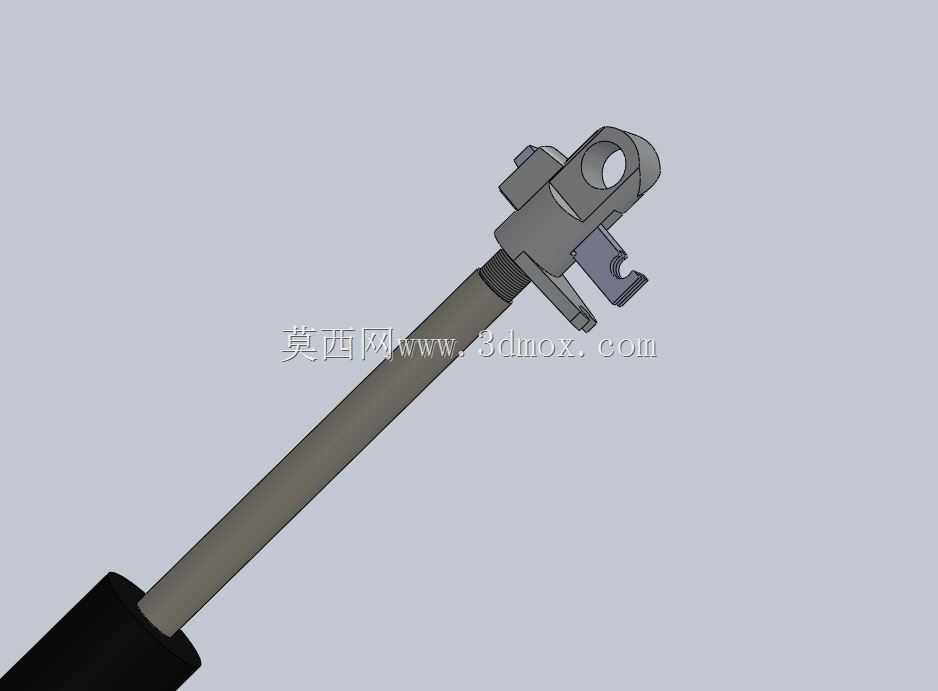

　　而这款产品在缸体与活塞杆的衔接区域增设了一体式中间固定结构，该固定件自带铰接安装位与卡槽式锁止结构，既可以作为第三个安装支撑点，缩短活塞杆伸出后的有效悬臂长度，提升整体抗侧向载荷能力，也能通过配套的锁止卡扣实现气弹簧行程中段的刚性锁定，满足特定工况下需要分段固定支撑位置的需求。从结构设计逻辑来看，这款气弹簧的整体布局遵循气动弹性元件的成熟设计范式，核心的压力缸采用无缝钢管精加工而成，内壁粗糙度控制在Ra0.4以内，保证活塞运动时的密封性能与顺滑度，内部填充高压氮气作为弹性介质，避免液压介质存在的泄漏污染、低温粘度变化大的问题。活塞组件上设置了可控式阻尼孔与单向阀结构，伸展时阻尼孔全开，活塞杆匀速伸出，压缩时单向阀部分关闭，

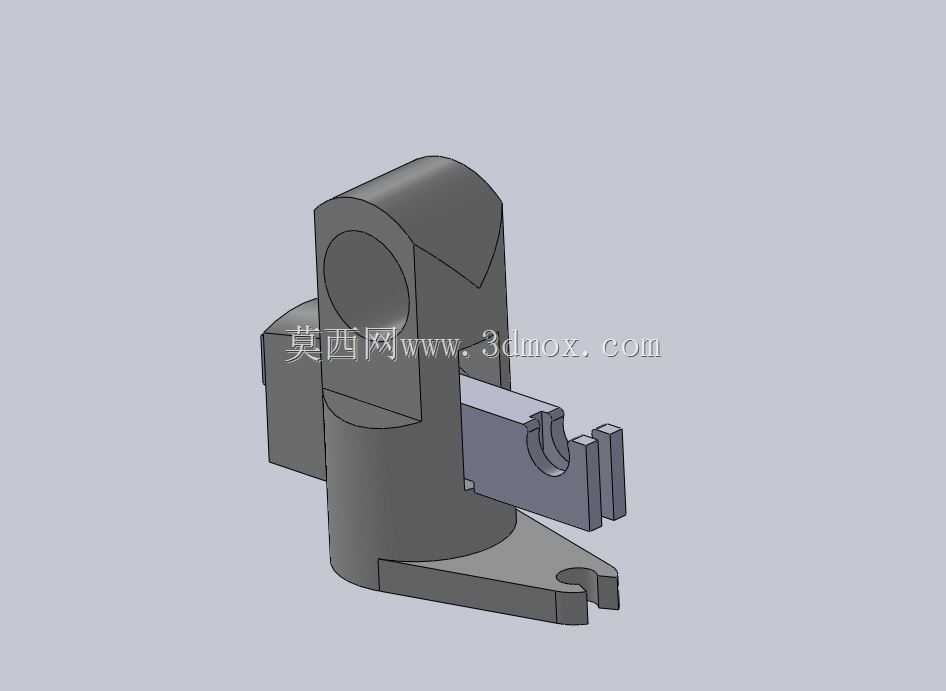

　　提供合适的缓冲阻尼，避免末端冲击。端部的连接头采用万向铰接结构，带自润滑衬套，可补偿安装面的角度偏差，避免安装过程中产生的附加径向力作用在活塞杆上。中间固定件的设计是这款产品的核心亮点，固定件通过卡箍结构与压力缸外壁刚性连接，不需要破坏缸体本身的密封结构，安装位置可根据实际安装需求沿缸体轴向调整，固定件上的铰接孔与两端铰接孔的轴线保持严格平行，保证安装后三个支撑点的受力共面，不会产生额外的扭转力矩。固定件上集成的弹性锁扣可与设备上的定位卡槽配合，当气弹簧伸展到设定行程位置时，锁扣自动卡入卡槽，实现位置刚性锁定，此时气弹簧的支撑力不再依赖内部气压承载，而是通过机械结构传递载荷，可承受更大的冲击载荷，不会出现缓慢回缩的问题，

　　解锁时只需要按压锁扣的释放拨杆，即可恢复气弹簧的正常伸缩动作。从安装边界来看，这款气弹簧的整体闭合长度控制在适配多数中小型设备舱门、座椅调节机构的范围内，活塞杆直径与压力缸外径的匹配经过刚度校核，在满行程伸出状态下，中间固定件安装后，活塞杆的悬臂长度缩短40%以上，径向承载能力提升60%左右，可承受的最大偏载角度从常规气弹簧的1.5°提升到3°，降低了对安装精度的要求。安装时需要注意，三个铰接点的旋转平面必须保持共面，避免固定件承受扭转力矩，铰接销轴需要加装防松卡簧，避免设备运行过程中销轴脱出。日常使用过程中，不需要额外添加润滑剂，活塞杆表面的硬质氧化层自带耐磨特性，要避免尖锐物体刮擦活塞杆表面，防止密封件被刮伤导致漏气失效。在设备选型匹配时，可根据实际需要的支撑力、行程长度、安装空间调整中间固定件的安装位置，不需要重新定制气弹簧本体，大幅提升了零部件的通用化程度，减少了备件库存种类。相比常规两端固定的气弹簧，这款带中间固定件的产品，在长行程支撑、需要中段锁止、安装空间受限无法布置大直径气弹簧的工况下有明显的结构优势，既保留了气弹簧本身操作力小、动作平缓的特点，又通过额外的固定结构提升了整体刚性与承载能力，适配更多复杂的工业应用场景。
