小型立式管材弯制工装结构设计

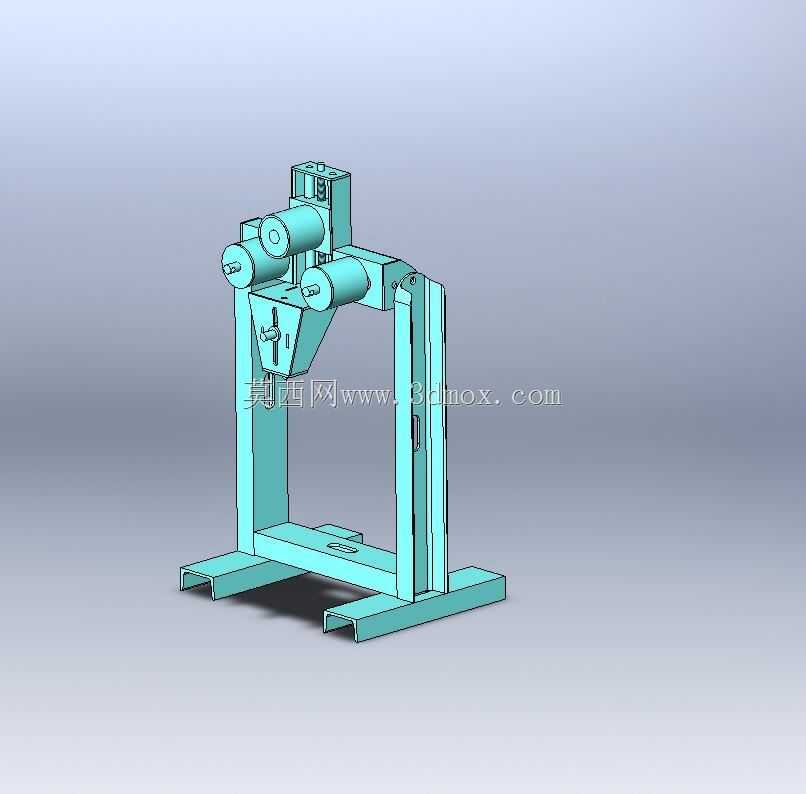

　　在五金加工、小型钢结构预制、管路预制的车间场景里，小口径金属管材的弯制作业一直是零散加工环节里频次不低的工序，不同于大型数控弯管机针对批量长管材的高精度折弯，面向维修班组、小型五金加工点的简易弯管工装，往往需要兼顾占地小、操作门槛低、安装固定便捷的特性，本次呈现的立式弯管工装结构，就是针对这类场景做的轻量化结构设计。从实际作业逻辑出发，这类工装不需要复杂的数控进给结构，核心要解决的是弯管过程中管材的夹持定位、折弯施力的稳定性，以及工装本身的安装刚性问题。整个机架采用立式门型框架结构，底部是两根平行的槽型钢支脚，支脚向外延伸出足够的支撑跨度，作业时可以通过膨胀螺栓或者压块直接固定在车间水泥地面、重型工作台面上，不需要额外做混凝土基础，

　　支脚的跨度设计刚好覆盖单人操作时的站位宽度，操作人员站在工装正前方就可以完成上下料、施力折弯的全部动作，不需要来回挪动位置。上部的工作模块分为夹持定位组件和折弯施力组件两个部分，三个圆柱状的工作辊呈三角排布，其中两个辊作为管材的定位支撑，固定在框架上部的横梁位置，辊面做了圆弧凹槽设计，凹槽的弧度匹配常用小口径管材的外径，避免弯制过程中管材表面出现压痕、瘪管的问题，第三个辊作为折弯施压辊，连接在中部的摆臂结构上，摆臂的铰接点做了加厚衬套设计，减少反复摆动带来的铰接间隙，长期使用也不会因为磨损出现折弯角度偏差。设计过程中特意将施力摆臂的受力点做了下沉处理，让折弯时的反作用力直接传递到两侧的立式支撑立柱上，而不是集中在上部横梁的连接位置，

　　避免长期受力后横梁出现焊接变形，两侧的立柱采用钢板折弯成槽型的截面，相比等重量的方管截面，抗侧向弯曲的性能提升近四成，完全可以覆盖小口径钢管、铝管、铜管弯制时的反作用力需求。从安装边界来看，整个工装的整体高度控制在普通操作人员腰胸之间的位置，不需要抬手或者弯腰操作，长时间作业的疲劳度更低，宽度方向不超过1米，深度方向不超过0.8米，哪怕是面积紧张的社区五金加工铺、设备维修间的角落都可以安置，不需要预留太大的操作空间。不同于卧式弯管工装需要较长的管材摆放空间，立式结构的管材进料方向是水平朝向操作人员，弯制过程中管材的摆动范围在框架的上部空间，不会和地面、周边的工具柜产生干涉，哪怕是长度1米左右的短管材，也不需要额外安排人员扶料，

　　单人就可以完成定位、折弯、角度校核的全部流程。在功能适配性上，这套工装的定位辊和施压辊都做了快拆设计，只需要松开端部的锁紧螺母就可以更换不同凹槽尺寸的辊轮，适配不同外径的管材加工需求，不需要对整体框架做任何改动，摆臂的转动角度可以通过后侧的可调限位块做定位，提前设定好折弯角度后，重复弯制同角度管材时不需要每次用量具校核，批量加工小批量管路构件时的效率可以得到保证。结构上没有采用复杂的液压、电动组件，完全依靠机械结构实现折弯动作，日常维护只需要定期给铰接点加注润滑脂，检查辊轮的锁紧螺母是否松动即可，不存在电路、液压系统的故障点，适合在没有稳定供电、作业环境潮湿的野外维修现场、工地临时加工点使用。从结构建模的细节来看，所有的焊接连接位置都做了焊道预留设计，板材的拼接位置留了合适的焊接收缩余量，生产加工时直接按照三维模型下料、组焊就可以达到设计的强度要求，不需要二次做应力校正，辊轮的内孔配合公差选的是间隙配合，更换时不需要借助拉马等专用工具，徒手就可以完成拆装，非常适合一线加工场景的使用需求。
