台式机内置DVD-ROM光驱结构设计

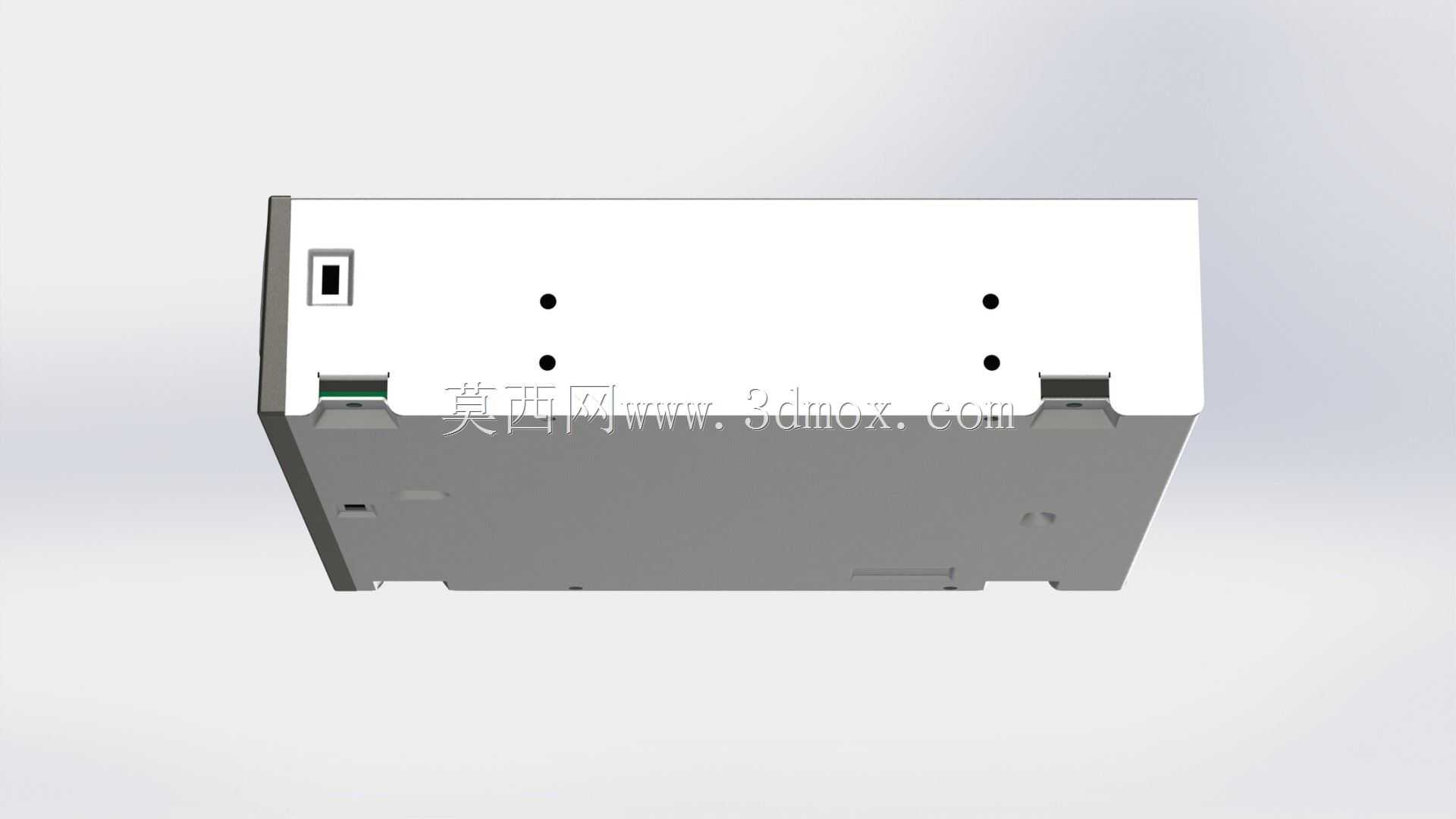

　　在台式计算机硬件装配、工业工控机外设扩展、老旧专用设备数据读取改造场景中，内置式DVD-ROM驱动器是适配标准5.25英寸设备仓位的核心光盘读取部件，这类部件的三维结构设计需要严格匹配机箱安装的通用尺寸规范，同时兼顾光盘读取的运动行程预留、前面板操作件的人机交互位置合理性。从实际装配逻辑来看，该款DVD-ROM驱动器的主体外壳采用镀锌钢板冲压成型，整体为标准长方体结构，宽度严格遵循台式机5.25英寸仓位的146mm通用尺寸，高度为41.3mm，深度控制在170mm区间，能够直接适配绝大多数ATX、MATX机箱的前置设备仓位，安装时通过两侧的M3螺丝孔位与机箱托架固定，不需要额外定制转接支架，适配性覆盖常规商用台式机、工业控制主机、

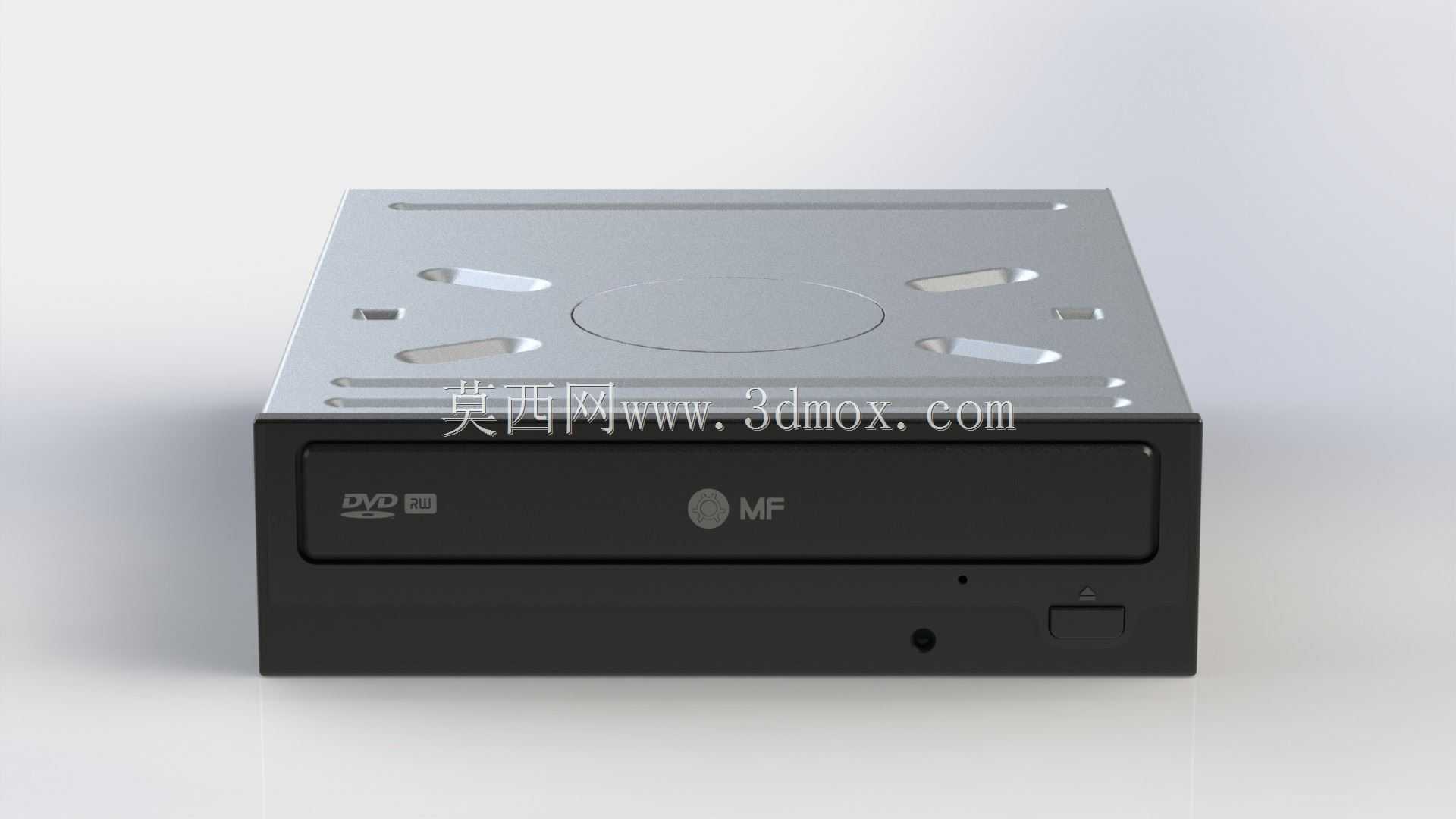

　　老旧专用检测设备的光驱仓位。前面板部分采用阻燃ABS材质注塑成型，表面做细咬花处理避免强光反射，面板上集成了光盘托盘弹出按键、直径3mm的工作状态指示灯孔、直径1mm的手动应急退盘插孔，其中弹出按键的按压行程设计为1.5mm，按压力度控制在2.5N-3N区间，既避免日常搬运过程中误触弹出，也能保证用户按压操作的反馈清晰度；应急退盘孔的位置设置在按键左侧，距离面板下边缘8mm，用户在设备断电状态下可以通过细针插入该孔手动解锁托盘机构，取出内部滞留的光盘，这一结构是光驱类产品必备的应急设计，在三维建模时需要保证孔位与内部解锁拨杆的同轴度误差不超过0.5mm，否则会出现应急操作失效的问题。内部核心结构分为光盘加载机构、光头进给组件、主轴旋转单元三个部分，光盘加载的托盘采用高强度POM材质注塑，托盘上的光盘定位凸台严格匹配120mm标准光盘与80mm小型光盘的中心孔尺寸，托盘进出的传动采用齿轮-齿条配合结构，运动行程为140mm，完全弹出时托盘伸出前面板的长度为120mm，足够用户平稳取放光盘，同时托盘两侧的导向滑轨采用耐磨尼龙材质，在建模时需要预留0.2mm的滑动间隙，避免温度变化产生的形变导致托盘卡滞。主轴旋转单元的安装基准面与外壳底面的平行度公差控制在0.1mm以内，保证光盘高速旋转时的盘面跳动量在允许范围内，避免读取数据时出现光头跳轨的问题；光头进给组件采用双导杆导向结构，导杆直径为4mm，表面做硬化处理，进给传动采用步进电机配合蜗杆减速机构，

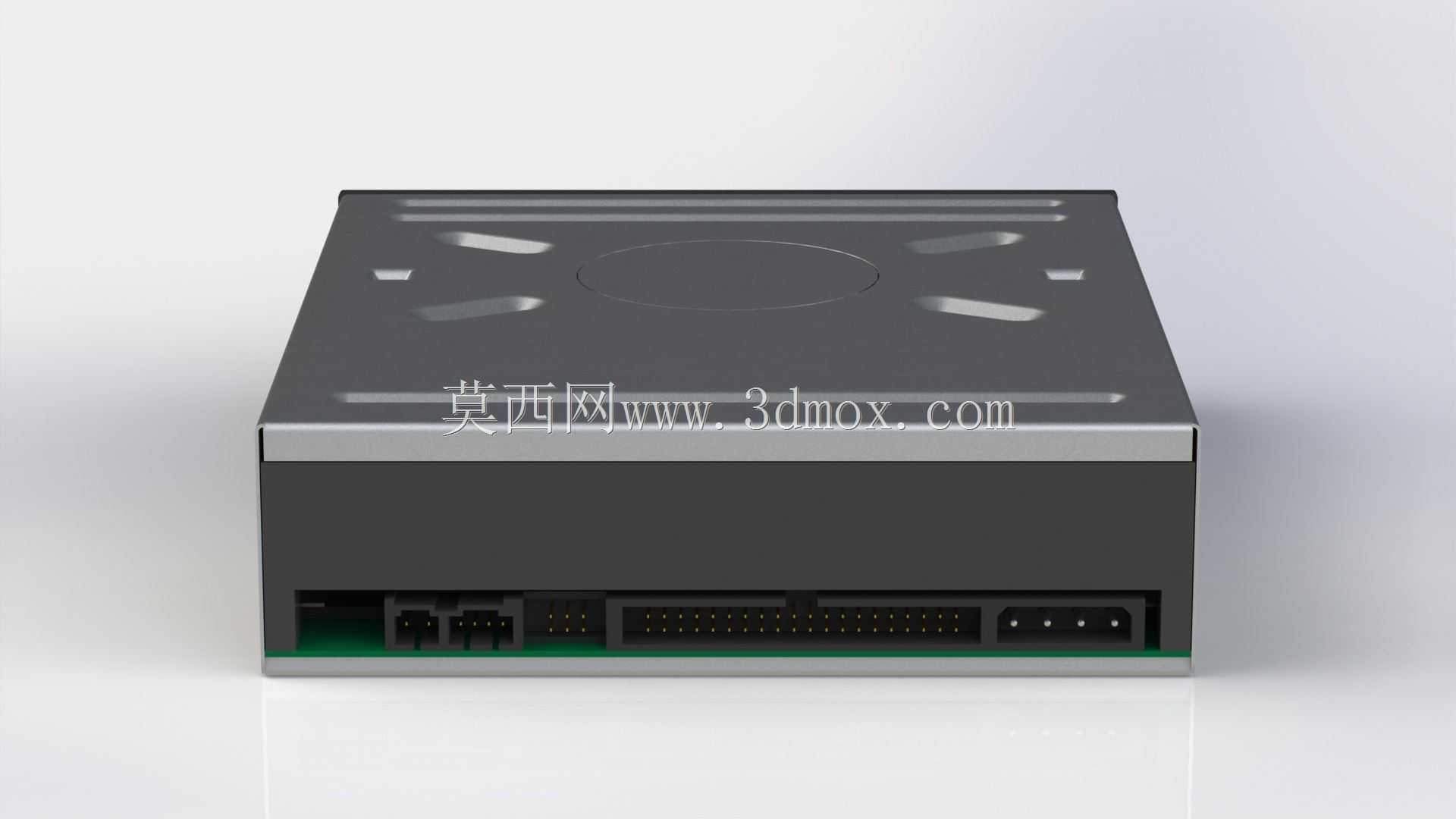

　　带动光头组件沿光盘径向移动，实现从光盘内圈到外圈的数据读取，在三维结构设计时需要给光头组件的移动预留足够的线缆弯折空间，避免光头移动到行程两端时拉扯柔性排线导致断裂。外壳上的散热开孔采用长条形冲压孔设计，开孔位置对应内部驱动电路板的发热元件区域，开孔宽度控制在3mm，既保证散热空气流通，也能避免外界较大尺寸的杂物进入设备内部造成短路；外壳顶部的冲压定位凸点与上盖的安装孔位一一对应，装配时不需要额外定位治具就能快速完成上盖的扣合，适合批量生产的装配流程。在实际应用场景中，这类内置DVD-ROM驱动器除了常规民用台式机的光盘数据读取、影音光盘播放用途外，在工业领域还常用于搭载在工业工控机上读取专用的设备控制程序光盘、检测数据刻录光盘，

　　部分老旧的数控设备也会采用同规格的光驱作为程序输入载体，因此结构设计上除了满足民用级的使用要求，还需要考虑工业环境下的抗振动性能，外壳的板材厚度选用0.6mm的镀锌钢板，相比民用级0.5mm的板材具备更好的结构刚性，在设备运输或者工业现场有振动的工况下，不会出现外壳形变导致内部机构移位的问题。前面板的DVD标识、功能标识采用丝网印刷工艺，标识位置距离面板边缘的尺寸统一为5mm，保证视觉上的规整性，面板与外壳的配合间隙控制在0.3mm，间隙均匀度误差不超过0.1mm，避免出现面板歪斜、缝隙不均的外观问题。在三维建模过程中，所有安装孔位的位置度公差都需要严格遵循行业通用的光驱安装规范，保证不同厂商生产的同规格光驱都能实现互换安装，不需要对机箱托架进行二次加工；内部运动部件的干涉检查是建模过程中的核心环节，需要模拟托盘弹出、收回的全行程，光头从内圈移动到外圈的全行程，确认所有运动部件之间不存在硬干涉，同时预留足够的安全间隙，避免零部件生产的尺寸公差累积导致运动卡滞。对于结构设计从业者来说，这类标准外设的建模重点不在于复杂曲面的构建，而在于对通用安装规范的严格遵循、运动机构行程的精准计算、装配公差的合理预留，每一个尺寸的设定都对应实际生产、装配、使用环节的具体需求，比如外壳两侧的安装孔位间距、孔位到底面的高度尺寸，都是经过行业多年应用沉淀下来的通用标准，随意改动就会导致产品无法适配现有通用机箱的安装仓位，失去产品的通用适配能力。
