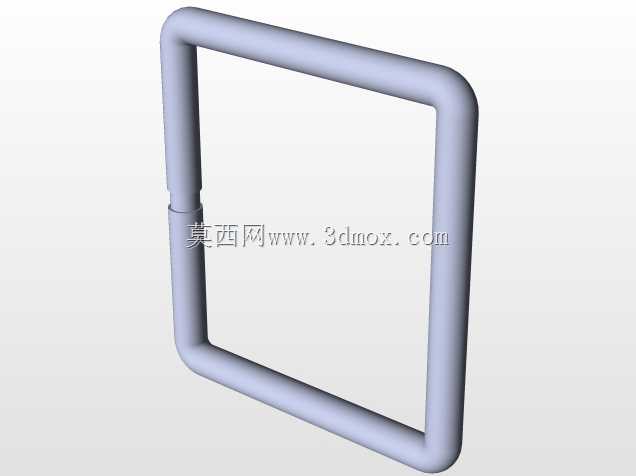

圆角矩形环形弯管传动构件结构

　　在各类带挠性传动的机械设备布局中，这类圆角矩形的环形弯管构件常被用作皮带传动路径的导向与周长标定载体，区别于常规圆形带轮组构成的传动回路，这种弯管围合出的矩形传动路径，多用于空间受限、需要避让设备内部其他安装组件的工况场景，比如小型自动化设备内部的动力传递、轻工机械的物料输送传动单元，或是部分检测设备的同步带导向结构。从实际使用场景来看，这类构件并非直接作为带轮承载载荷，而是通过弯管的光滑外圆柱面为平皮带或者同步带提供滑动导向支撑，让皮带沿着弯管围合的矩形路径循环运转，相比多组带轮拼接出的矩形回路，一体式弯管结构能减少带轮的安装数量，降低整体结构的装配复杂度，同时减少皮带在多个带轮处反复弯折产生的疲劳损耗，延长皮带的实际使用寿命。

　　设计这类构件时，首先要确定传动回路的有效周长，也就是皮带的实际运行长度，弯管的中心线轨迹长度需要和选定的皮带公称周长匹配，同时要预留出皮带张紧机构的调节余量，避免安装后出现皮带过松打滑或者过紧拉伸断裂的问题。弯管的弯折处采用大圆角过渡，一方面是为了避免直角弯折处出现应力集中，导致弯管在长期受皮带张紧力作用下出现变形甚至开裂，另一方面大圆角的光滑曲面能让皮带在转向时的弯折曲率保持平缓，减少皮带侧边的磨损，避免皮带运行过程中出现跑偏、卡滞的问题。弯管的管径选择需要匹配皮带的宽度，管径过小会导致皮带和弯管的接触面积不足，运行时容易出现皮带晃动偏移，管径过大则会占用过多的设备内部空间，同时增加构件自身的重量，提升材料成本。

　　从安装边界来看，这类构件的整体外轮廓尺寸需要和设备内部预留的安装空间匹配，四个直边段的直线度需要控制在合理公差范围内，避免直边段出现弯曲变形导致皮带运行轨迹偏移。构件的接口位置设置在其中一个直边段上，采用插接式的连接结构，既方便弯管自身的加工成型，也能在后期维护时快速拆卸更换磨损的皮带，不需要将整个构件完全从设备上拆除。弯管的表面粗糙度需要达到相应的要求，过于粗糙的表面会加速皮带的磨损，过于光滑则容易导致皮带和管壁之间出现打滑，无法稳定传递动力，实际加工时通常会对弯管外表面做抛光处理，去除加工过程中产生的毛刺、凸起，避免划伤皮带表面。

　　在实际选型应用时，需要根据传递的功率大小确定弯管的管壁厚度，功率较大的传动场景下，皮带的张紧力更大，需要更厚的管壁来保证构件的结构刚性，避免运行过程中弯管出现形变导致传动精度下降。同时要考虑设备的运行环境，如果是在有腐蚀性介质的工况下使用，需要选用对应的耐腐蚀管材，或者在弯管表面做防腐处理，避免管壁被腐蚀后出现表面凹凸不平的问题，影响皮带的正常运行。这类构件的固定方式通常采用管夹安装在设备的安装基板上，安装位置需要保证弯管所在平面和皮带的运行平面完全平行，否则皮带运行时会出现侧向力，导致皮带侧边和管夹或者其他设备组件发生摩擦，快速磨损失效。

　　不同于常规的圆形传动回路，这种矩形的环形传动路径可以在有限的空间内获得更长的传动距离，同时可以根据设备内部的组件布局灵活调整四个直边的长度，避让开内部的电气元件、其他传动组件或者管路结构，让设备的整体布局更加紧凑。在设计建模过程中，需要先根据传动需求确定四个直边的长度和圆角半径，绘制出弯管的中心轨迹线，再沿着轨迹线扫描出弯管的实体结构，之后在接口位置设计插接配合的结构，保证接口处的同轴度和配合间隙，避免接口处出现台阶导致皮带运行到该位置时出现跳动。建模时还要注意弯管弯折处的壁厚均匀性，避免弯折加工时出现管壁外侧变薄、内侧起皱的问题，保证构件整体的结构强度一致。
