架子鼓底鼓单踩踏板三维结构设计

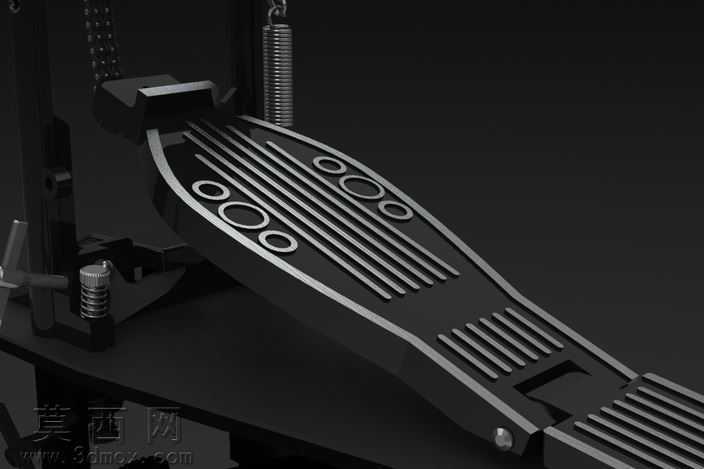

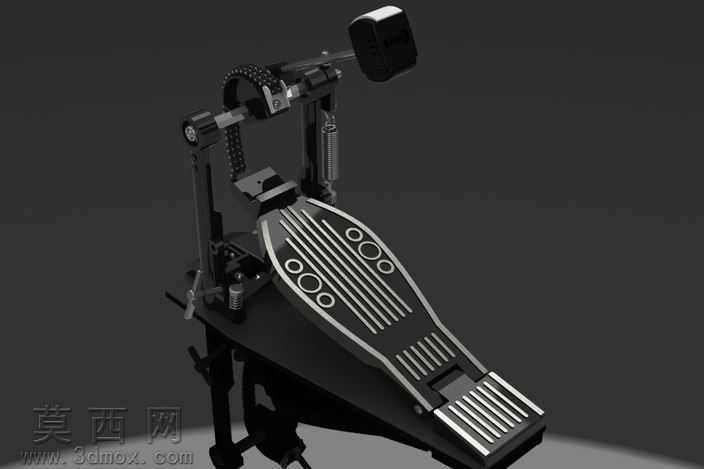

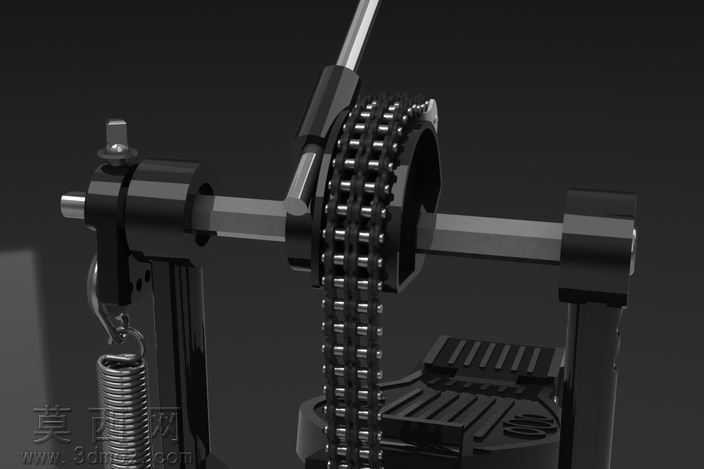

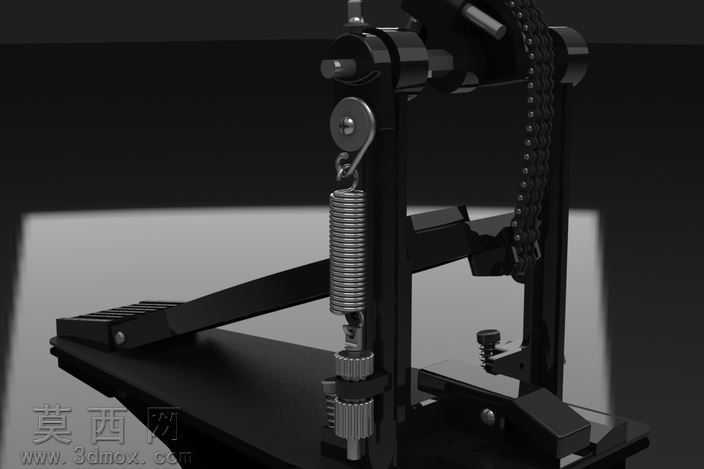

本作品为架子鼓底鼓单踩踏板的三维建模设计，建模过程参考真实市售底鼓踏板的实物结构完成，整体采用SolidWorks进行全参数化建模，所有零部件均按照实物比例进行尺寸还原，保证各部件装配关系准确无干涉。建模过程中首先梳理踏板的核心传动逻辑：从脚踏施力端出发，通过链条传动结构带动凸轮轴转动，最终驱动顶端的踩锤头完成敲击动作，整套传动链路的转动副、连接结构均单独建模，还原了真实踏板的活动自由度。材质渲染阶段针对不同部件做了区分处理：踏板主体的金属框架采用哑光黑色金属材质，模拟五金件喷塑后的磨砂质感，表面的防滑纹路做了凹凸纹理映射，还原金属冲压成型的细节；踏板表面的装饰标识采用白色丝印质感的材质，和黑色基底形成清晰对比；传动链条采用亮面金属材质，还原钢制链条的冷硬金属光泽；踩锤头部分采用黑色橡胶加金属配重块的组合材质，橡胶部分做了哑光漫反射处理，配重金属块做了轻微的高光反射，区分不同部件的材质属性；踏板底部的固定夹具、弹簧复位结构也都做了细节建模，弹簧的螺旋结构、调节螺母的螺纹细节都完整还原，保证模型的结构完整性。设计过程中重点还原了踏板的人体工学特征：脚踏板的倾斜角度符合脚部踩踏的自然姿态，表面的防滑凸点、长条防滑槽的排布完全参考真实产品的防滑设计，保证踩踏时的摩擦力足够；复位弹簧的安装位置、张紧结构的调节逻辑也按照真实结构还原，能够直观展示踏板力度调节的实现方式。整套模型完成装配后进行了全局干涉检查，确认所有活动部件在踩踏行程范围内无碰撞，转动结构的配合间隙符合五金加工的常规公差要求，渲染阶段采用影棚级布光，突出金属部件的质感和结构层次，完整呈现底鼓踏板的工业设计细节与机械传动逻辑，可用于乐器配件结构展示、五金传动结构教学参考等场景。
