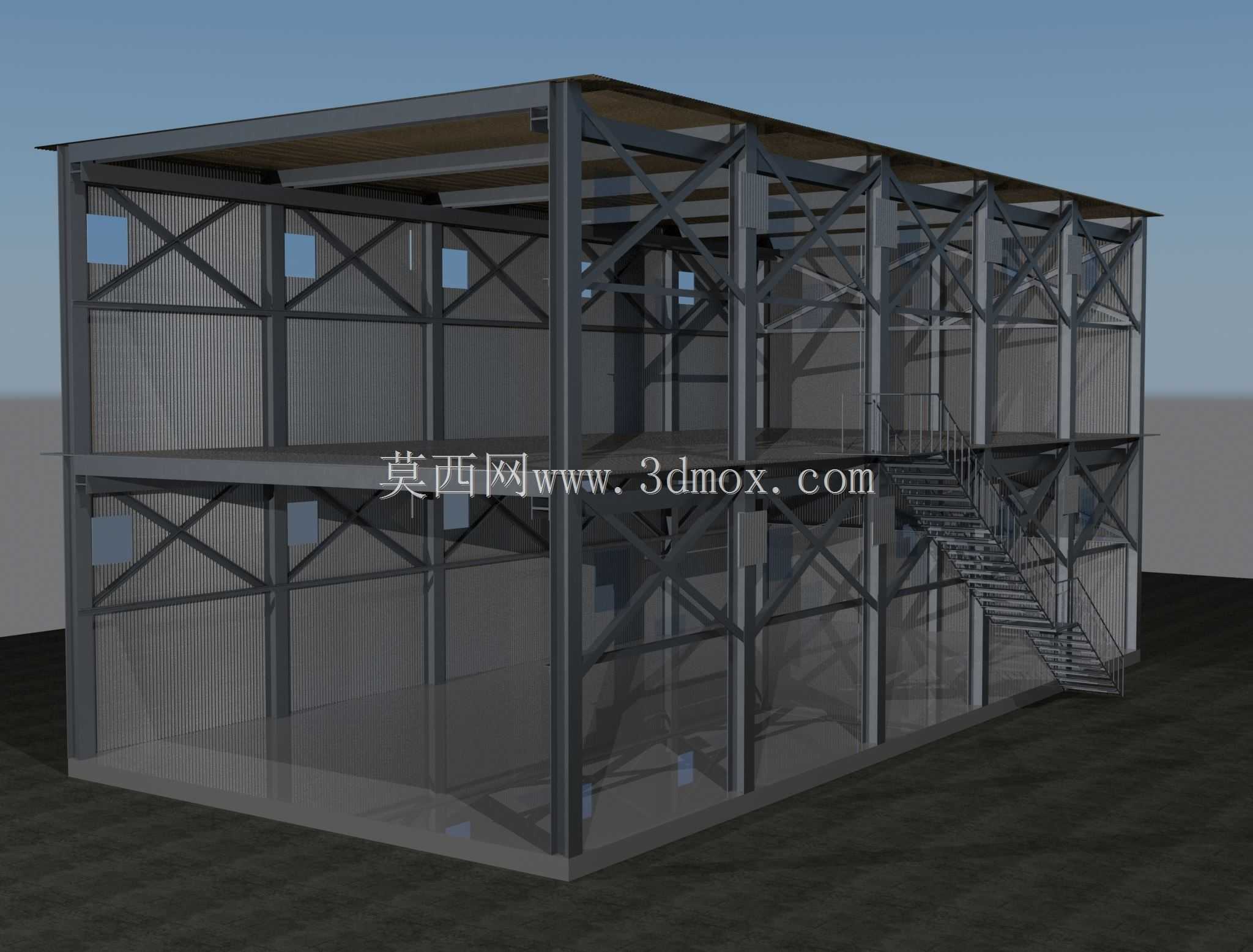

双层钢结构装配式临时建筑框架设计

　　这套双层钢结构框架，主要面向工地临时办公、野外作业驻点、应急安置用房这类需要快速搭建、可重复拆装的应用场景，整体采用全螺栓连接的模块化设计思路，所有构件均在工厂预制完成，现场无需焊接作业，仅需普通扭矩扳手即可完成整栋建筑的组装，拆装效率是传统砖混临时建筑的6倍以上，构件拆解后可通过标准货运平板车整批转运，重复利用率可达90%以上，大幅降低临时设施的摊销成本。从结构受力逻辑来看，整体采用柱间交叉支撑作为主要抗侧力构件，每根竖向钢柱底部预留与预制混凝土基础块连接的法兰盘接口，安装时无需浇筑大面积混凝土地坪，仅需在柱位处放置预制配重基础块，通过螺栓锁紧即可完成主体结构的固定，对场地平整度要求较低，在硬土、

　　硬化铺装甚至经过压实的回填土地面都可完成布设，适配绝大多数野外、城郊临时场地的安装条件。竖向承重体系采用等截面H型钢作为主柱，每层楼面的主次梁均通过高强度螺栓与柱侧预留的连接板锁紧，梁与柱的连接节点处设置加劲肋，避免集中荷载作用下柱腹板出现局部屈曲；两层之间的外置钢楼梯采用折板踏步与侧边槽钢焊接的形式，楼梯段两端分别与一层、二层的梁体预留接口连接，楼梯扶手采用薄壁钢管与梯段侧边预焊的支座螺栓固定，人员通行时的竖向荷载直接传导至主次梁体系，不会对围护板材产生额外作用力。外围护结构的挂接点位全部预留在柱、梁的外侧翼缘上，安装时可根据使用需求选择压型彩钢板、夹芯保温板甚至透光耐力板作为围护材料，挂接件采用长圆孔设计，

　　允许板材在温度变化时产生小幅伸缩变形，避免极端温差下围护板出现起鼓、拉裂问题。二层楼面的梁体上方预留楼承板铺设的定位卡槽，铺设压型楼承板后可直接浇筑薄层细石混凝土形成刚性楼面，也可直接铺设预制防滑钢板作为楼面，两种楼面方案分别适配有保温需求、仅需短期使用的不同场景。从安装边界来看，整体框架的横向柱距、纵向跨度均采用3米的标准模数，单组模块的宽度为6米、长度为12米，两层总高度为6.2米，其中一层净空高度2.8米，二层净空高度2.7米，既满足临时办公、住宿的常规净高要求，也控制了整体构件的单重，最重的主柱构件重量不超过80公斤，两名安装工人配合即可完成抬运就位，无需动用大型吊装设备，仅需配套小型手动葫芦即可完成二层构件的提升作业。

　　柱间交叉支撑采用张紧式圆钢设计，安装时通过端部的花篮螺栓调整张紧度，可抵消框架安装过程中产生的初始几何偏差，同时在遭遇横向风荷载、小型设备振动时，交叉支撑可将水平力快速传导至所有竖向柱体，避免单根柱体受力过大产生变形。框架的所有钢构件表面均做抛丸除锈后喷涂环氧富锌底漆处理，在常规户外环境下的防锈年限可达8年以上，转运拆装过程中出现漆面磕碰的位置，仅需手工打磨后补刷同类型底漆即可完成维护，无需整体重新做防腐处理。在管线布设方面，每根主柱的腹板位置都预留了穿线孔，强弱电管线可通过柱内空腔、梁体下方预留的走线卡扣完成布设，无需在围护板材上额外开孔，后期调整线路时也可直接通过预留空腔穿线，不会破坏围护结构的密封性。屋面梁采用小坡度人字梁设计，坡度设置为5%，既可以保证雨水快速排走，避免屋面积水，也不会因为坡度过大增加屋面构件的风阻，屋面檩条同样采用螺栓与主架连接，可适配彩钢瓦、夹芯屋面板等不同类型的屋面材料。整个框架的节点设计全部采用等强连接原则，每个螺栓的排布间距、端距都符合钢结构设计规范的构造要求，在常规临时建筑的使用荷载下，主体结构的安全系数不低于2.0，可抵御10级以下的大风荷载，楼面均布活荷载可达到2.0kN/㎡，满足临时办公、集体住宿的荷载要求，也可在二层布设小型会议桌、文件柜等常规办公家具，不会出现结构挠度过大的问题。
