航空轻量化金属连接支撑构件

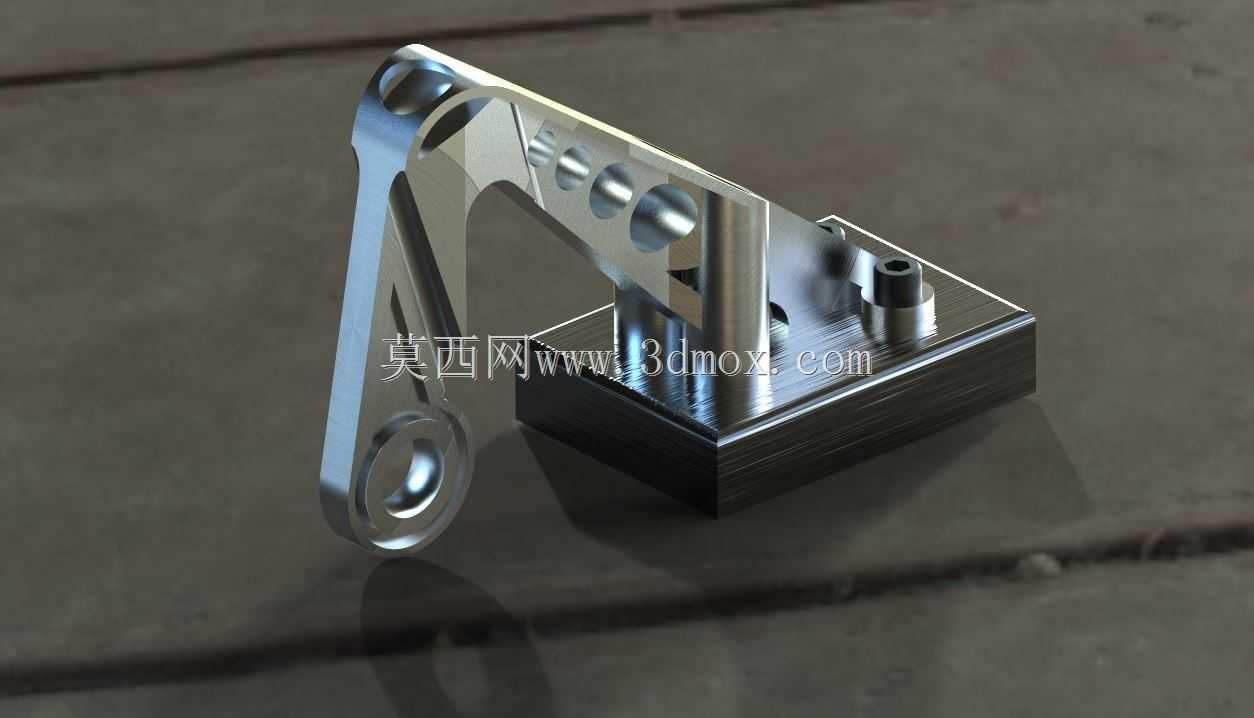

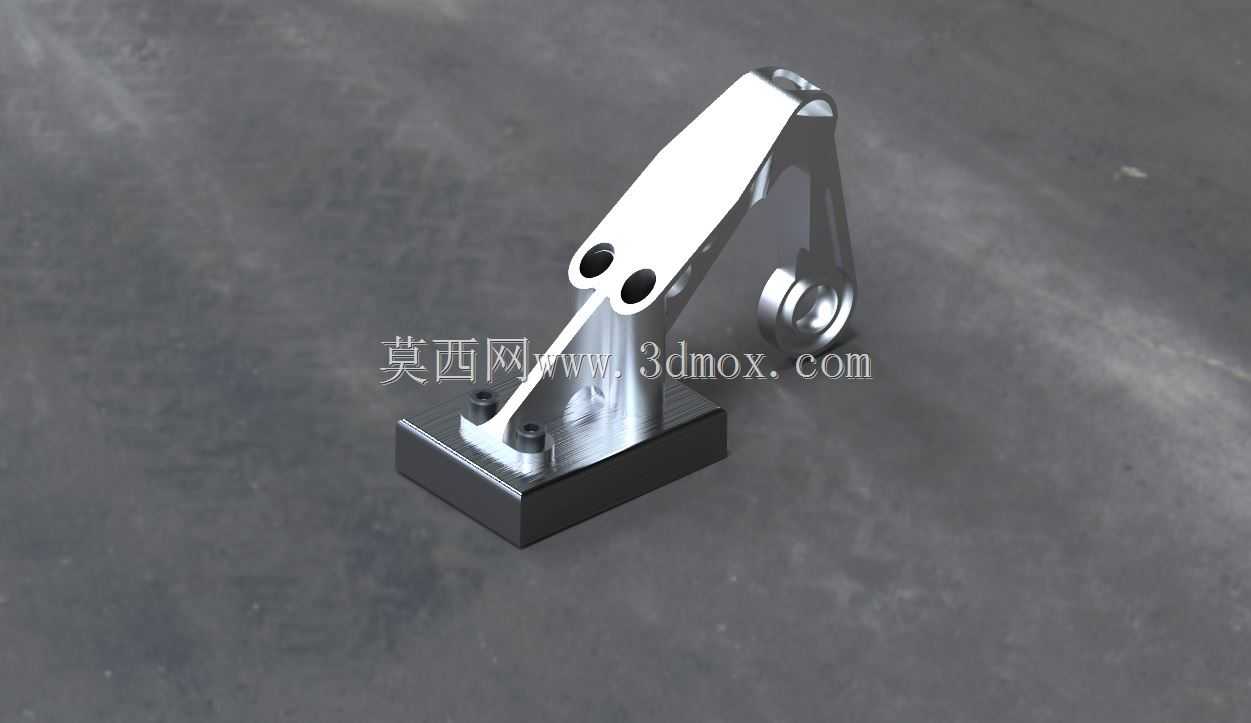

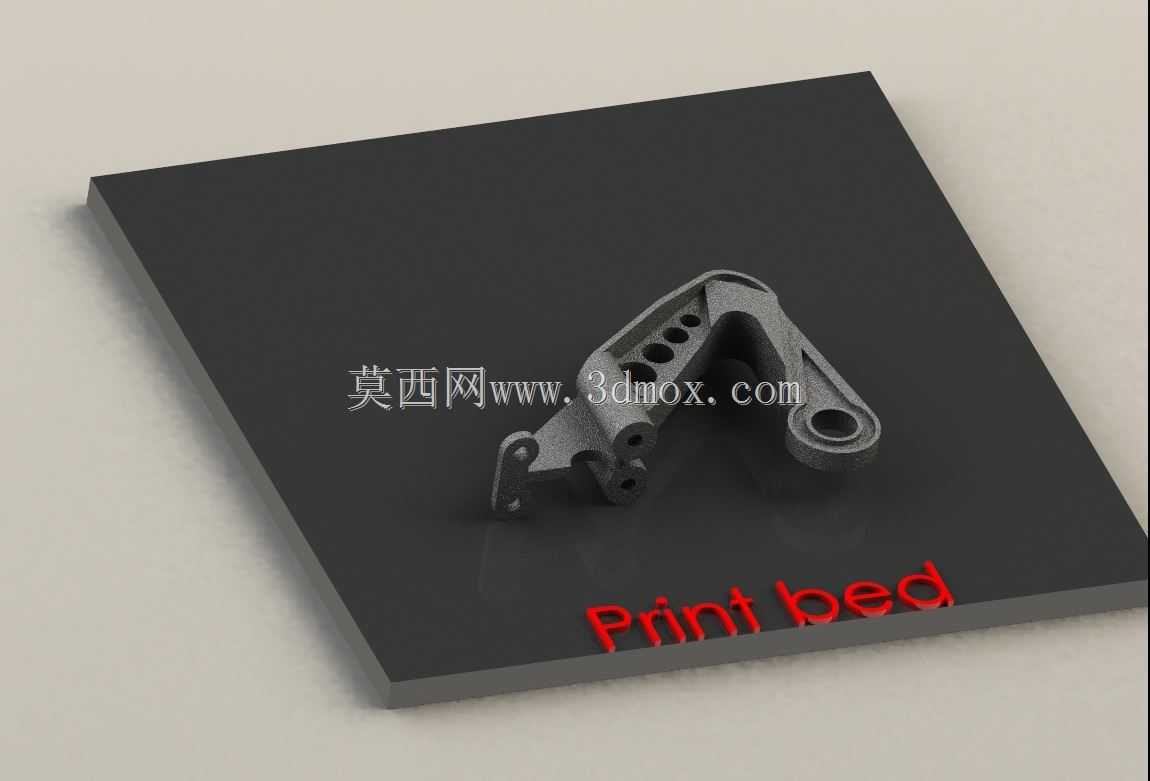

　　该支撑构件主要应用于航空机载设备的安装连接场景，承担机载小型功能模块与机身主体结构之间的载荷传递作用，在飞行过程中需要承受交变振动载荷、瞬时冲击载荷以及温度交变带来的结构应力，对结构的刚度、疲劳强度以及重量控制都有极高要求。从结构功能来看，构件底部为方形安装基座，基座上设置有两个定位销孔与对应的螺栓过孔，安装时可通过定位销完成与机身安装面的快速对位，再通过螺栓实现刚性锁紧，保证连接位置无相对窜动，避免机载设备在振动环境下出现位置偏移。支撑臂部分采用了变截面的流线型结构设计，在载荷传递路径上保留足够的材料厚度以保证抗弯、抗扭刚度，在非主要承力区域则通过开设多个等径减重孔的方式去除冗余材料，

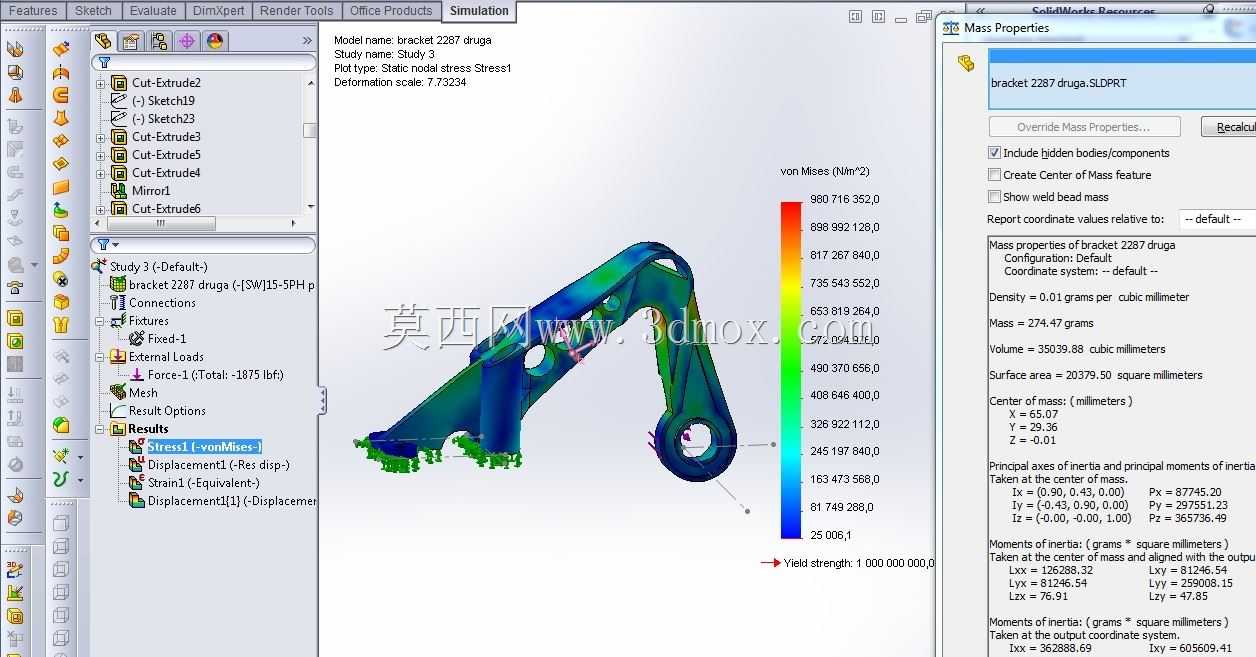

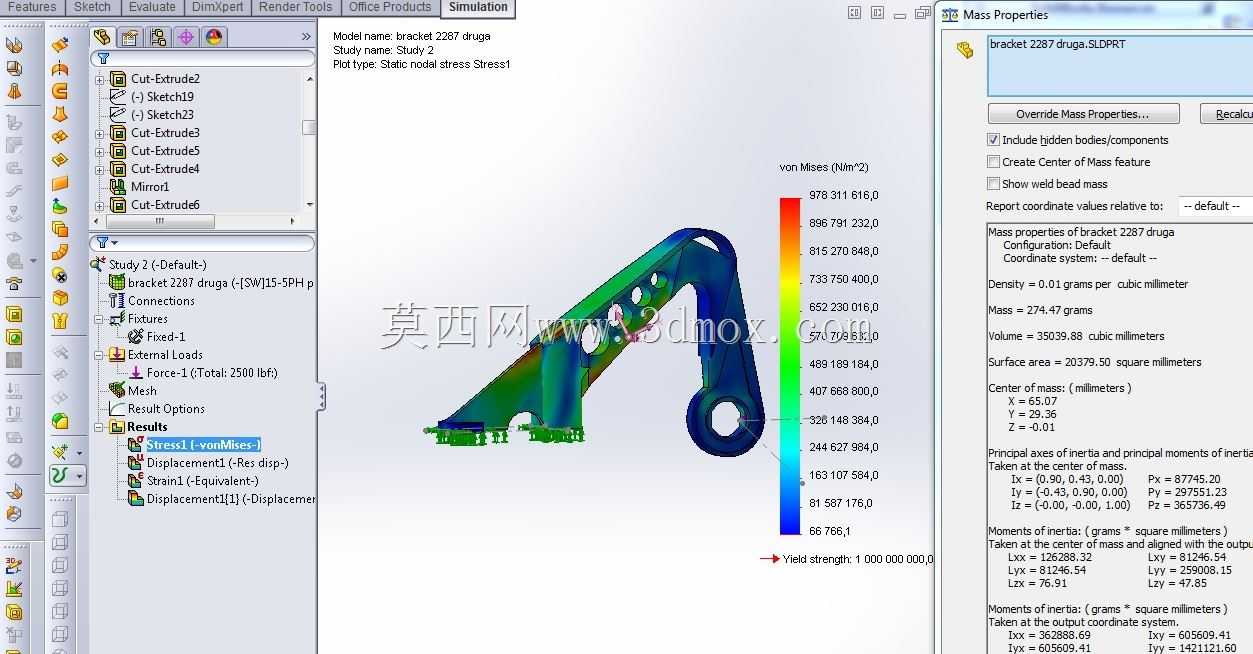

　　在不降低结构整体强度的前提下尽可能压缩零件自重，最终将构件重量控制在两百余克的水平，符合航空装备轻量化的设计要求。支撑臂的上端设置有铰接连接孔，可与被支撑的机载模块形成铰接副，允许模块在一定角度范围内进行微调，补偿安装过程中产生的位置误差，同时可缓冲部分振动带来的冲击载荷，避免刚性连接带来的应力集中问题。设计过程中首先通过载荷仿真确定主应力的传递路径，沿着应力流线分布构建支撑臂的外轮廓，保证材料纤维方向与应力方向尽可能一致，最大化材料的利用率；减重孔的位置选择在应力云图中低应力分布区域，孔边缘全部做圆角过渡处理，避免开孔带来的应力集中效应，所有棱边均做倒角去毛刺处理，避免加工过程中产生的微裂纹成为疲劳失效的起始点。安装边界方面，

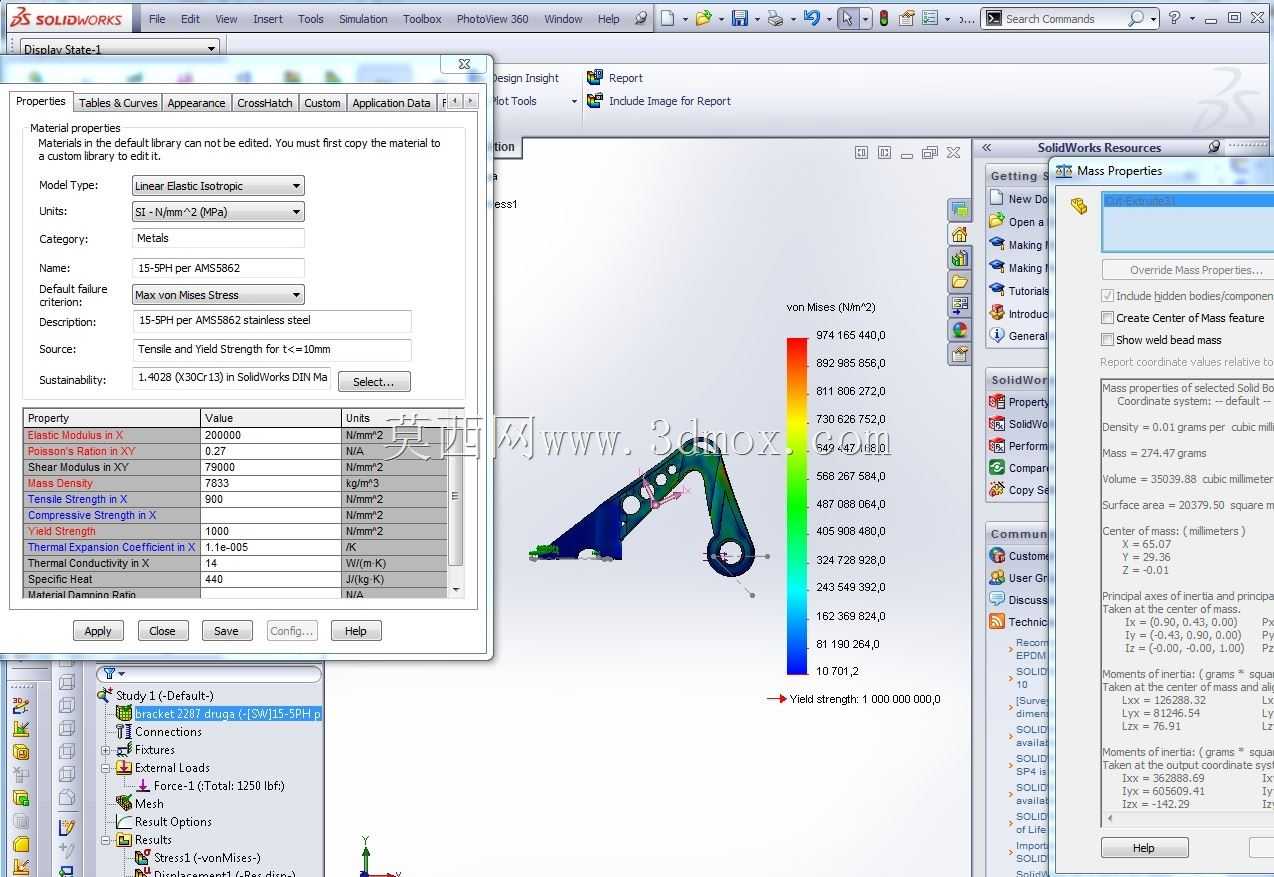

　　底部方形基座的安装面平面度要求控制在0.02mm以内，保证与机身安装面完全贴合，避免安装后产生附加装配应力；两个定位销孔的位置度公差控制在0.05mm以内，保证安装对位的精度；上端铰接孔的内径公差采用H7级精度，与配套铰接轴的配合间隙控制在合理范围，既保证铰接转动的灵活性，又避免间隙过大带来的晃动问题。构件整体采用金属材质加工，表面经过抛光处理，可直观观察到加工后的表面质量，不存在裂纹、夹渣等加工缺陷，所有承力截面的尺寸均经过强度校核，在承受额定1.5倍载荷的情况下不会发生塑性变形，满足航空场景下的使用可靠性要求。在实际装配场景中，该类支撑构件往往需要成对使用，共同支撑单个机载模块，两个支架的安装孔位同轴度需要严格控制，避免铰接轴安装时出现别劲问题，长期使用过程中需要定期检查铰接孔的磨损情况以及安装螺栓的预紧力，保证连接结构始终处于可靠的工作状态。
