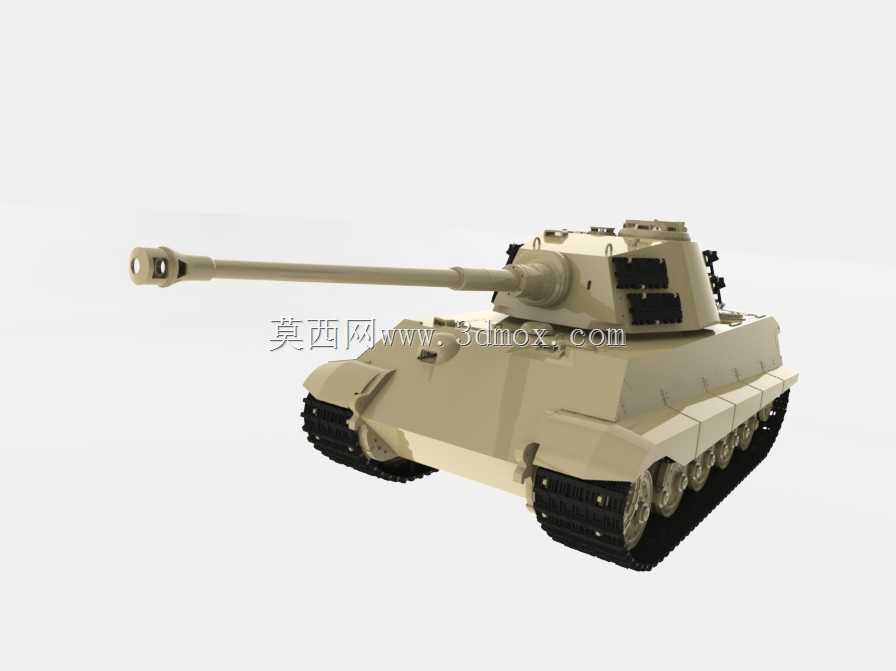

埃德尔虎王重型装甲作战载具外观结构

　　该重型履带装甲载具的三维结构设计，核心围绕高防护等级装甲作战场景展开，整体布局沿用二战后期重型装甲载具的经典构型，车体与炮塔采用大倾角装甲焊接结构，首上装甲的倾斜角度经过反复校核，在同等装甲厚度下可大幅提升穿甲弹跳弹概率，同时兼顾车体内部乘员舱、动力舱、弹药舱的空间分配合理性。从结构边界来看，车体整体长宽高比例适配铁路运输与公路机动的通用限界，履带接地长度经过优化，在全装甲配重状态下可将地面单位压力控制在松软地形通行允许的阈值范围内，避免在泥泞、沙地等复杂野战地形出现陷车问题。行走机构采用交错排列负重轮设计，搭配宽幅履带板，可有效分散整车重量带来的地面载荷，同时提升行驶过程中的减震性能，降低越野机动时的车体颠簸幅度，

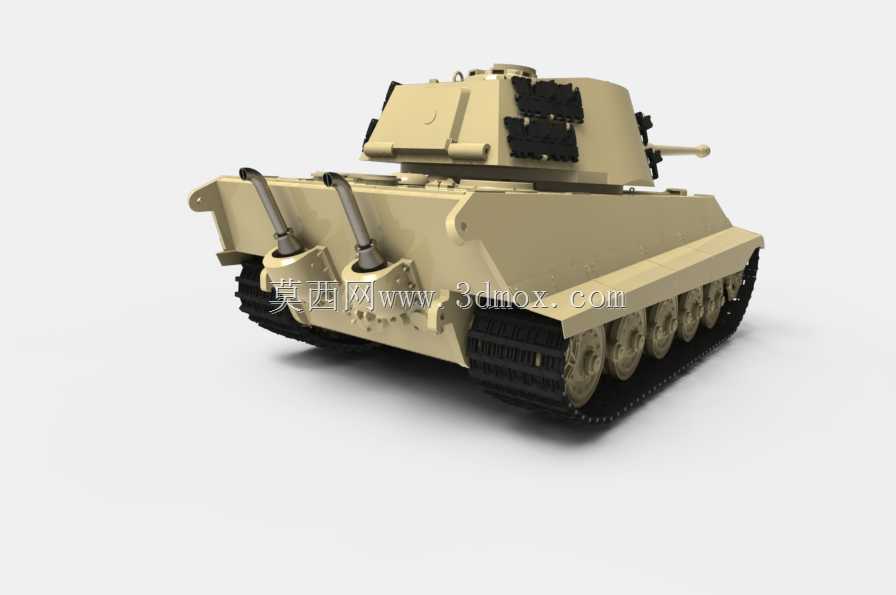

　　为乘员提供相对稳定的作战操作环境。炮塔结构采用整体焊接成型设计，炮塔正面装甲厚度与倾角匹配正面迎弹的防护需求，炮塔侧面预留了观瞄设备、车载武器的安装接口，炮盾结构与主炮身管的安装同轴度经过严格校核，可保证主炮俯仰动作的顺畅性，同时避免炮塔旋转过程中与车体上部结构发生运动干涉。车体后部为动力舱预留了充足的安装空间，排气装置采用双出管布局布置在车体尾部上方，可避免动力系统高温排气对车体后部装甲造成热损伤，同时减少排气扬尘对车载观瞄设备的干扰。车体上部的附属结构包括炮塔侧部的备用履带挂载点、车体前部的牵引钩安装位、行走机构外侧的侧裙板安装接口，所有附属结构的安装位置都经过空间校核，不会影响乘员上下车、日常维护保养的操作空间。

　　在结构设计过程中，装甲板的拼接焊缝位置都避开了正面迎弹区域，降低焊缝受冲击后开裂的风险，车体底部装甲采用V型构型设计，可在遭遇地雷等爆炸物冲击时分散爆炸冲击波，提升载具的战场生存能力。车载武器系统的安装空间预留了足够的后坐行程，炮塔内部的炮尾、装填机构、观瞄设备的布局符合人机工程学要求，可保证装填手、炮长、车长在作战过程中的操作动线无交叉干扰，提升作战响应效率。履带板的结构采用单销连接设计，销孔位置做了耐磨强化处理，可降低长距离机动过程中的履带磨损速率，负重轮的轮缘挂胶结构可在硬质路面行驶时降低行驶噪音，同时减少对路面的破坏。整车的重心位置经过配平计算，位于车体纵向中心线上，在炮塔旋转至不同角度时，整车的侧倾角度都控制在安全范围内，

　　避免在斜坡地形转向时发生侧翻风险。车体前部的驾驶员观察窗、机电员机枪座的安装位置都做了装甲加强处理，观察窗采用多层防弹玻璃结构，在保证视野的同时满足防护等级要求，机枪座的球形结构可保证机枪在一定射界内灵活调整角度，同时避免射击时的火药燃气进入车体内部。
