星型七缸回转式气动马达结构设计

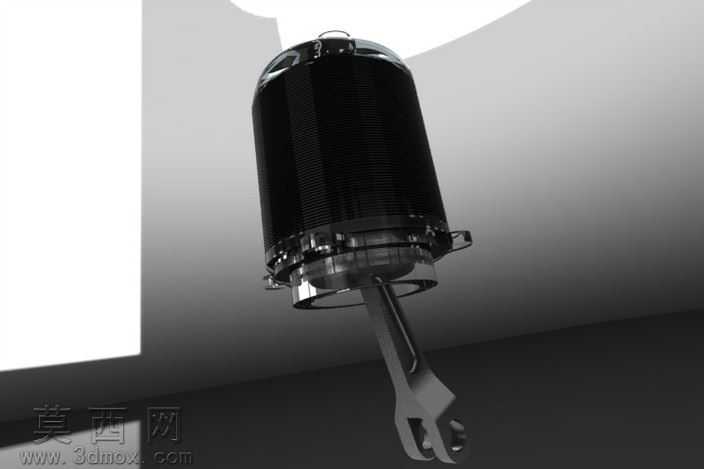

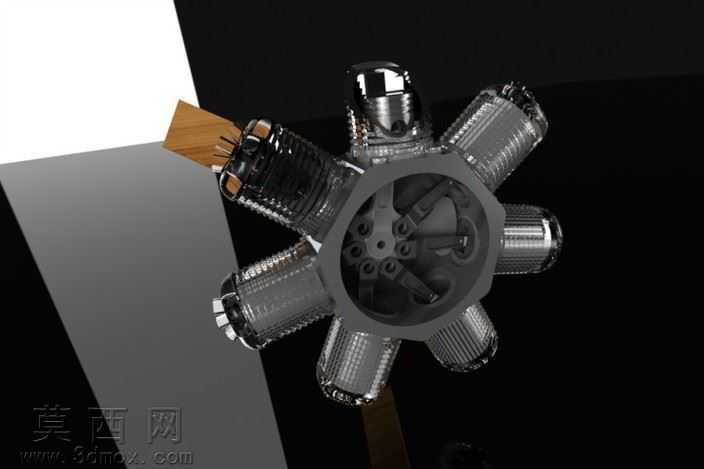

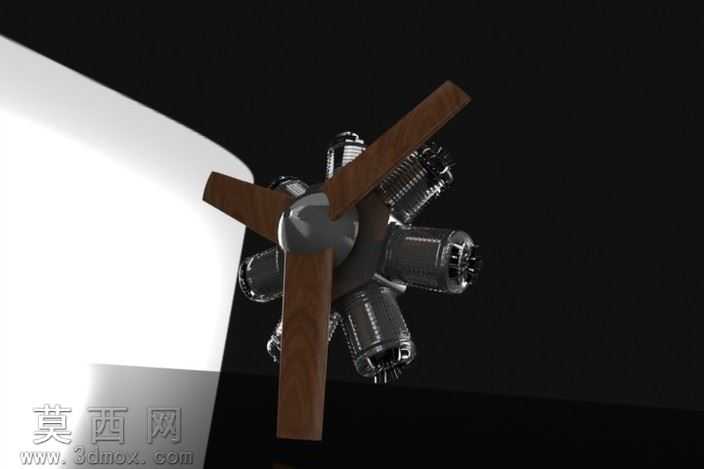

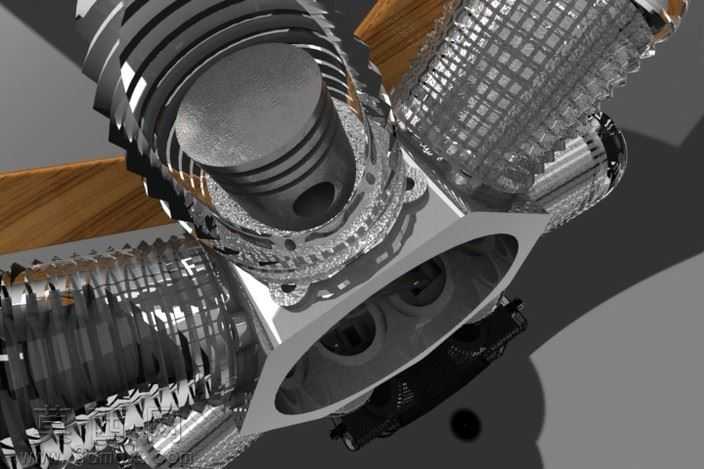

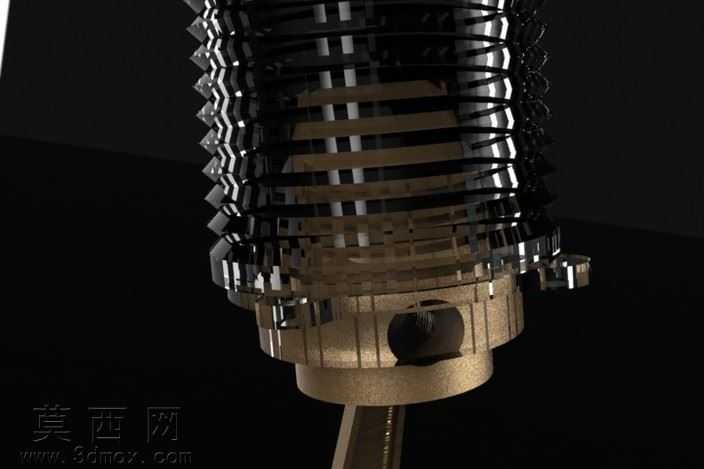

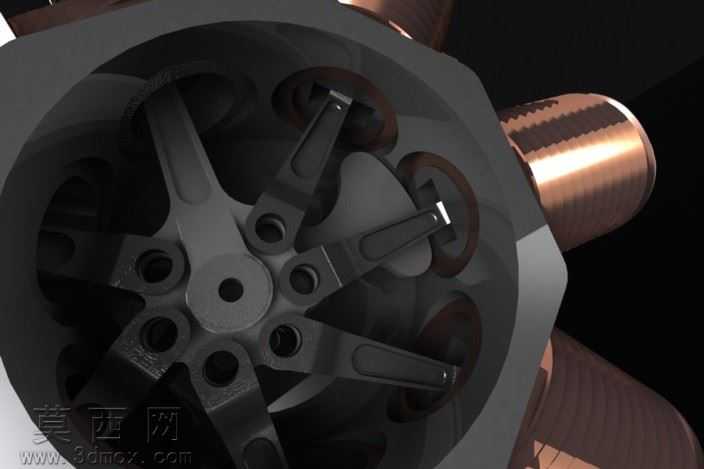

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以中心曲轴腔体为基准定位核心，沿周向360度均匀排布七个独立缸体单元，每个缸体的安装定位面与中心壳体的连接法兰完全贴合，保证各缸输出轴线与中心曲轴的偏心传动结构精准对齐，避免传动过程中出现卡滞或偏磨问题。模型对缸体外部的散热鳍片结构做了细节还原，每道鳍片的厚度、间距都参考小型气动马达的常规散热需求设置，既还原真实部件的外观特征，也能在后续仿真分析中保留散热结构的几何特征。中心壳体部分做了半剖式的可视化处理，可清晰观察到内部曲轴的偏心配重结构、活塞连杆的连接铰点、配气端口的布局位置，所有内部传动部件的装配间隙都按照实际机械装配公差预留，不存在结构干涉问题。渲染阶段采用金属材质为主的材质方案，缸体外壳使用磨砂镀铬金属材质，调整材质的粗糙度与反射参数还原金属机加工后的哑光金属质感，中心壳体使用深灰色铸铝材质，适当提高材质的漫反射占比突出铸件的厚重质感，输出轴部分使用抛光不锈钢材质，通过高反射特性区分不同功能部件的材质差异。场景布光采用三点布光方案，主光源从模型斜上方45度投射，打出缸体散热鳍片的明暗层次，辅助光源从侧后方补光勾勒部件轮廓，底部添加弱反射地面承接模型阴影，让整体渲染效果更具真实工业产品质感。设计过程中优先考虑结构的易装配性，每个缸体单元都设计为可独立拆卸的模块化结构，与中心壳体通过法兰定位连接，方便后续对单个缸体做维护更换，同时周向均匀排布的缸体结构可让动力输出更平稳，抵消活塞往复运动产生的径向振动，适合作为小型气动工具、教学演示装置的动力部件使用，模型完整保留了各部件的装配关系与几何特征，可直接用于结构展示、装配教学或后续的工程仿真分析。
