齿轮传动式抽吸泵结构三维设计

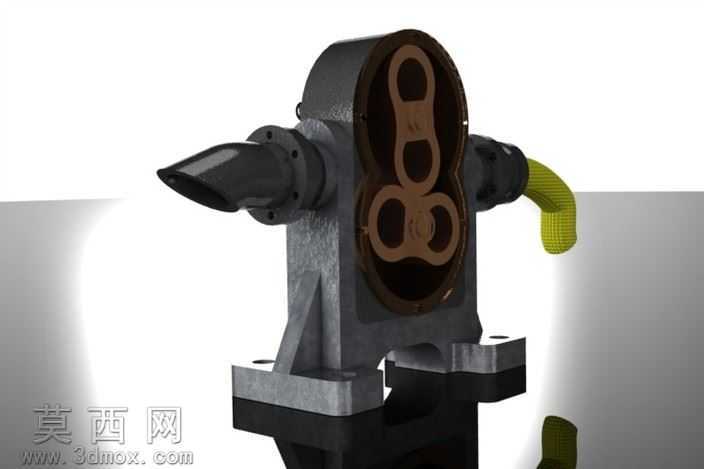

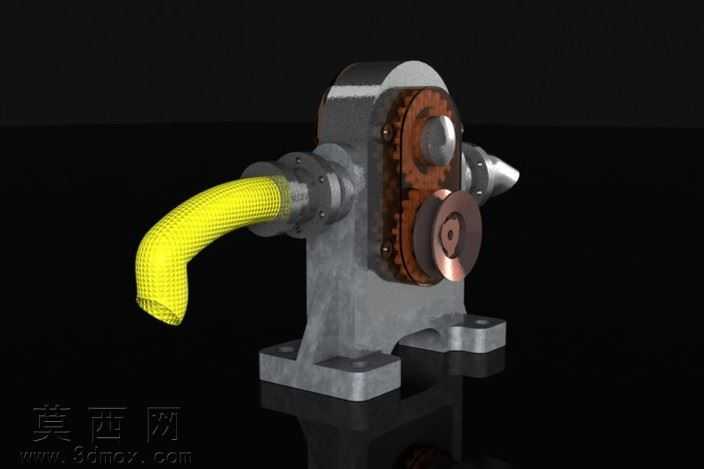

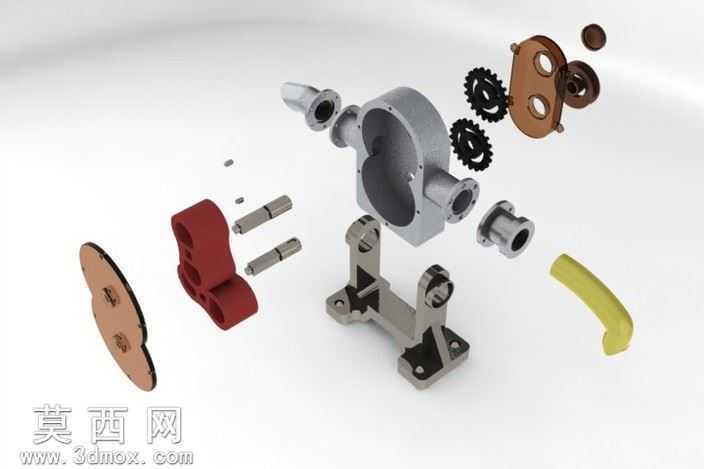

本作品为齿轮传动式抽吸泵的三维数字化设计成果，建模阶段依托参数化三维设计软件完成全零件的特征化构建，首先针对泵体基座进行基准定位，通过拉伸、凸台、切除等基础特征完成带安装孔的一体式支座建模，保证支座的安装平面度与螺栓孔位的同轴度公差符合机械装配要求。泵壳部分采用曲面与实体特征结合的建模方式，还原了分体式泵壳的密封结合面、轴承安装位、轴孔过盈配合面的细节结构，结合面处的密封槽、定位销孔均按照实际机械加工工艺要求进行特征还原，确保虚拟装配时能够实现无干涉的配合校验。传动核心的齿轮组部分，通过渐开线齿廓参数化生成直齿圆柱齿轮，精准还原齿顶圆、齿根圆、分度圆的参数比例，同时完成齿轮与传动轴的键槽配合特征建模，保证扭矩传递结构的合理性。进出液端的弯管结构采用扫掠特征完成建模，还原了波纹软管的网格状外壁纹理，通过材质分区赋予弯管黄色柔性工程塑料材质，泵壳与支座赋予铸铁哑光金属材质，齿轮啮合区域做了金属光泽与磨损质感的细节处理，传动端的密封端盖、紧固螺栓均按照标准件参数完成建模，还原六角头螺栓的螺纹细节与端盖的压紧结构。渲染阶段采用黑色暗调背景突出泵体主体结构，通过三点布光方案打亮泵体的金属质感与软管的塑料质感，添加地面反射效果增强模型的真实感，结构设计上采用电机直连齿轮组的传动方案，通过齿轮减速带动内部叶轮转动形成负压实现抽吸效果，整体建模过程严格遵循机械设计的装配逻辑，所有运动部件均预留合理的运动间隙，可直接用于装配干涉校验、运动仿真演示以及后续的工程图纸导出工作，完整还原了小型抽吸泵从外部壳体到内部传动结构的全部细节，兼顾了外观展示效果与结构设计的合理性。
