iFlight GBM8017-120T深聚源无刷电机三维建模

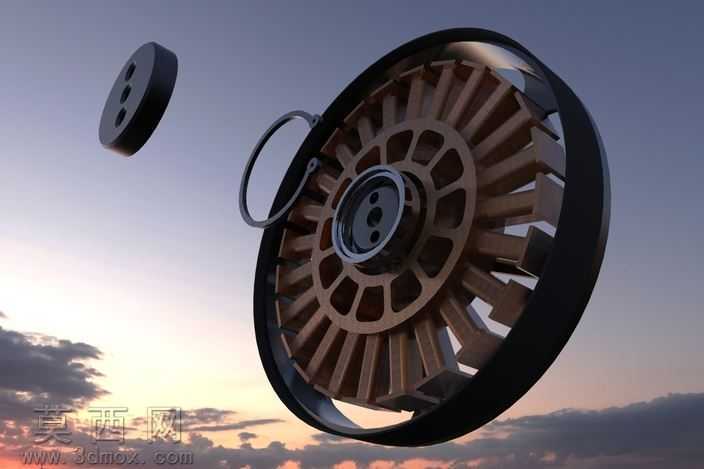

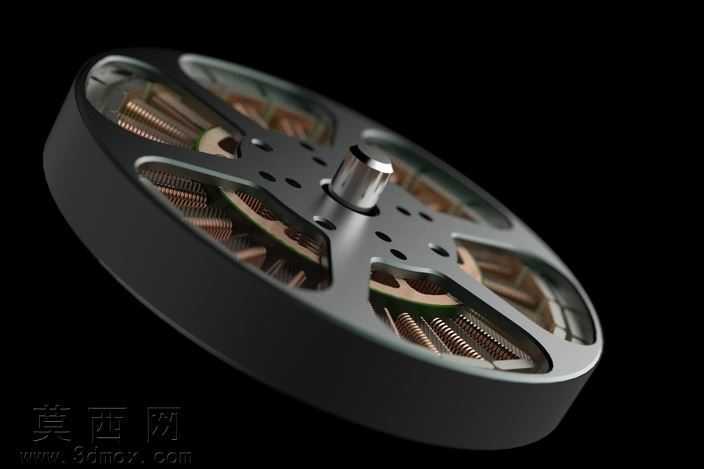

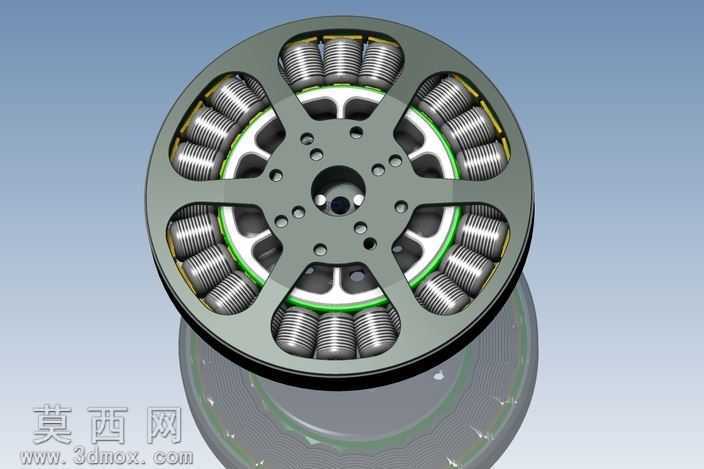

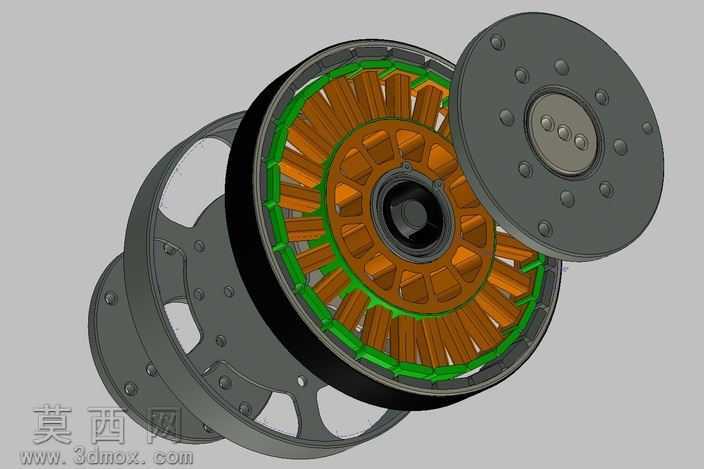

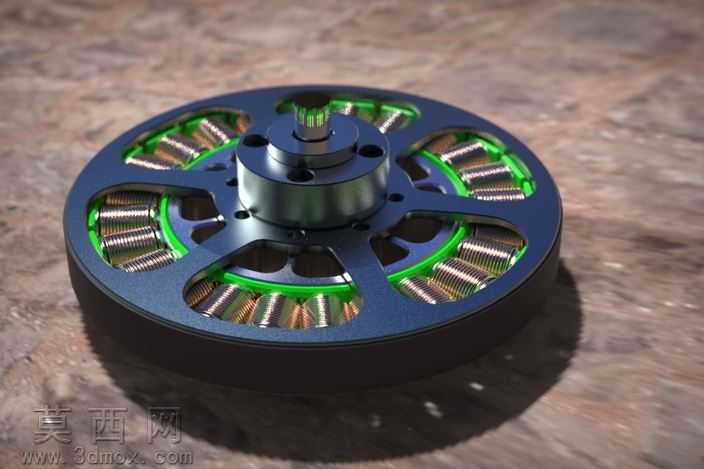

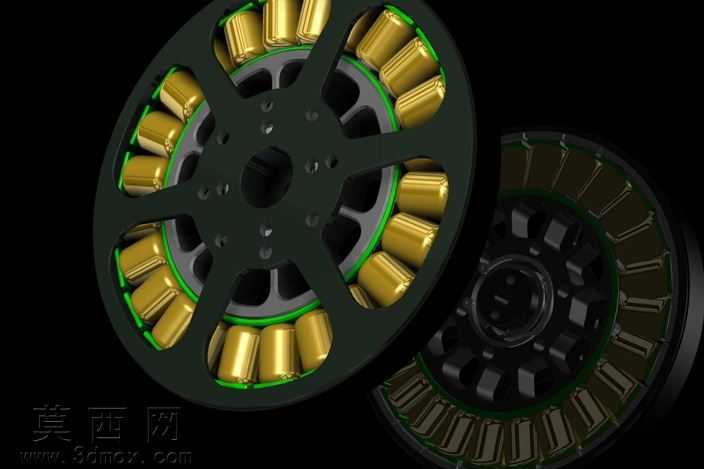

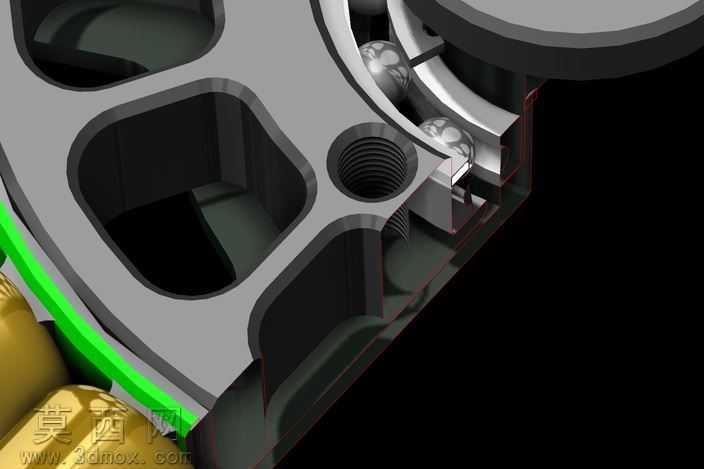

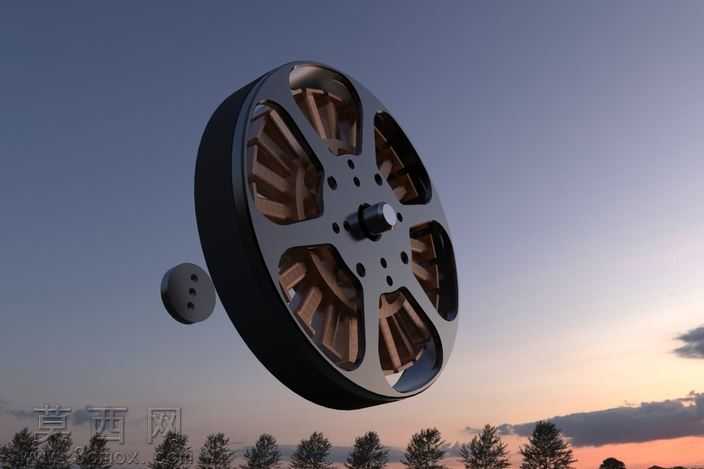

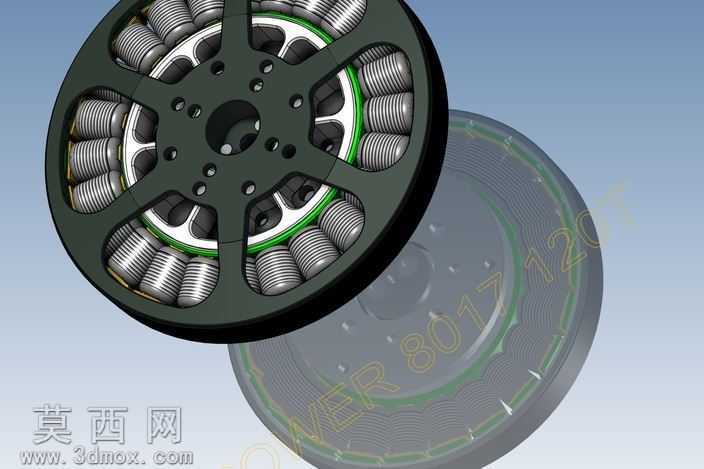

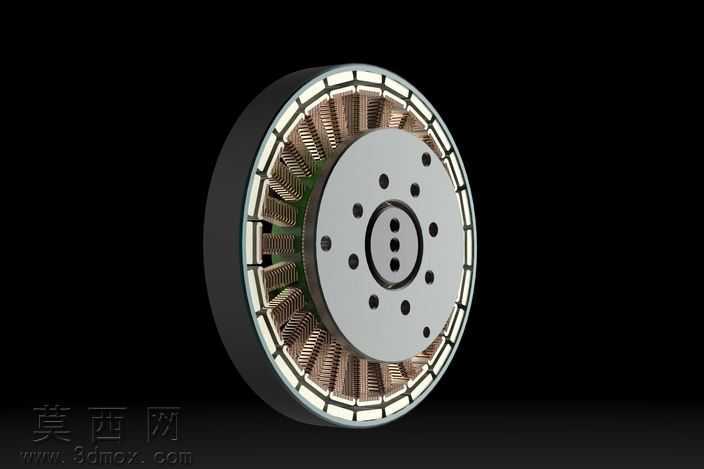

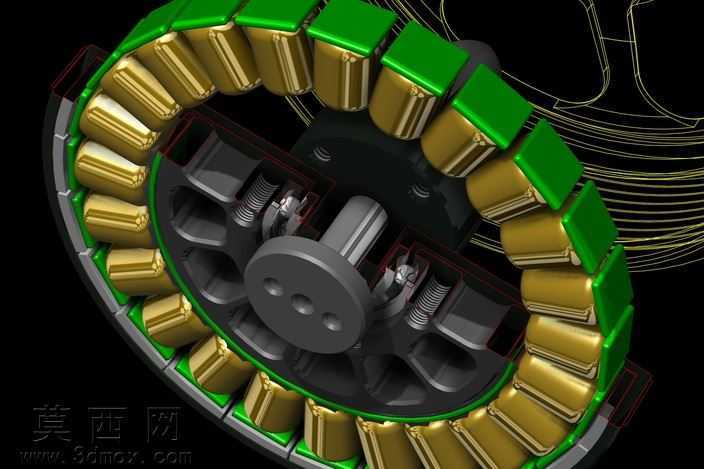

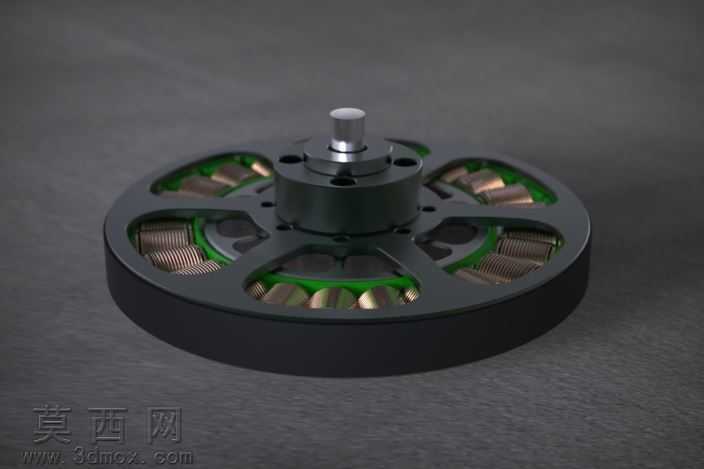

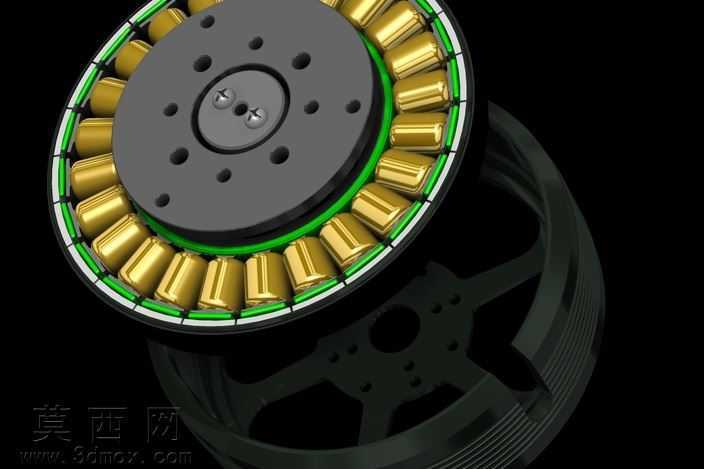

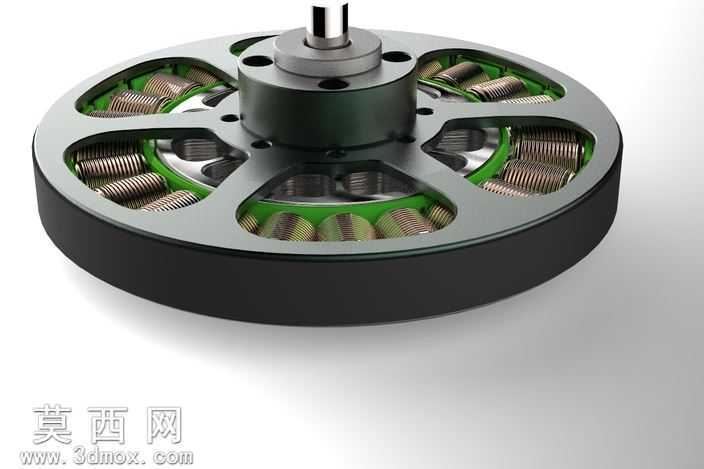

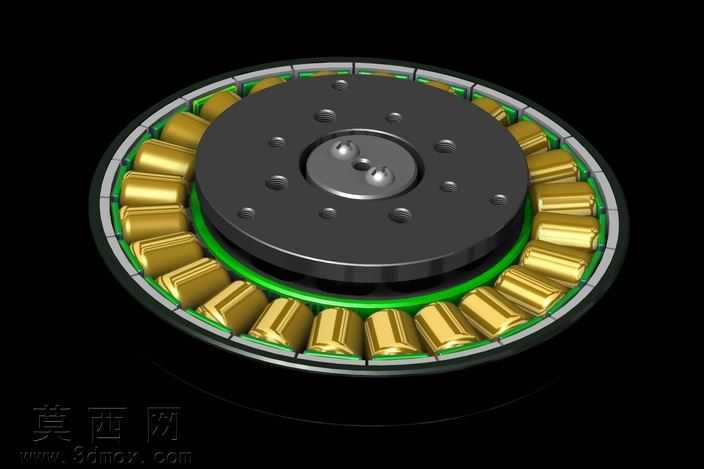

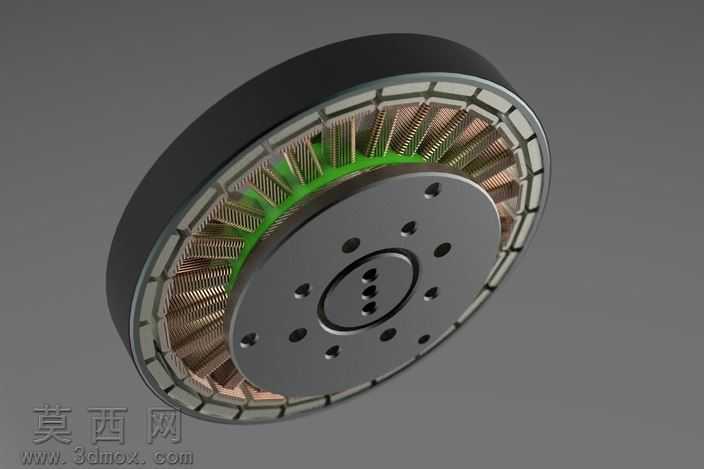

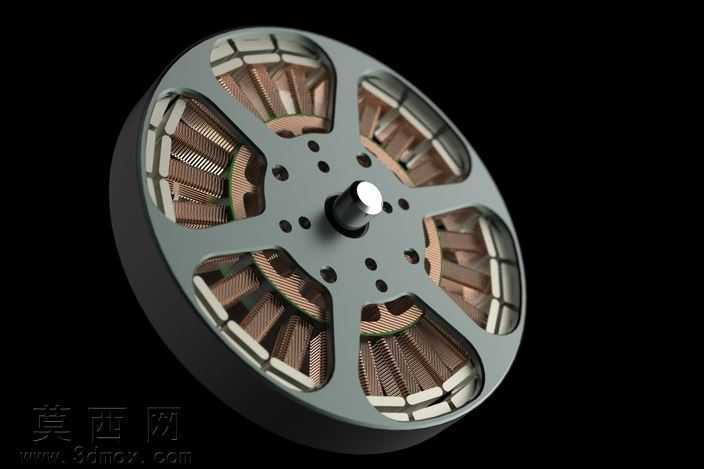

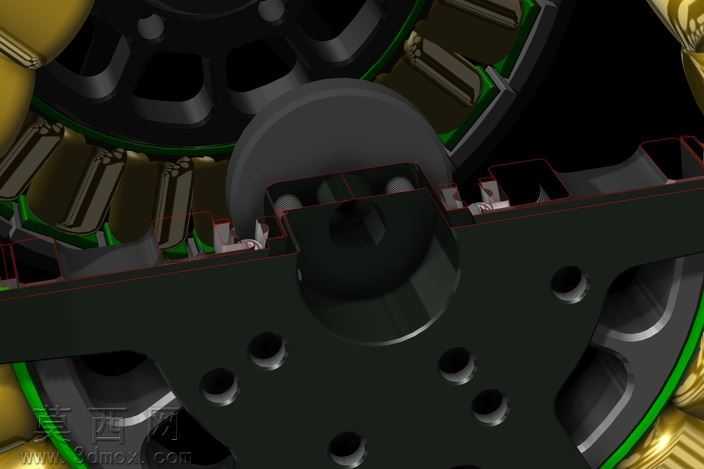

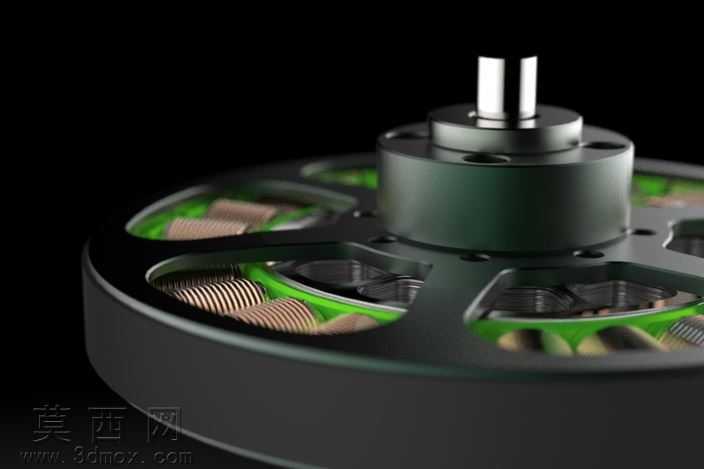

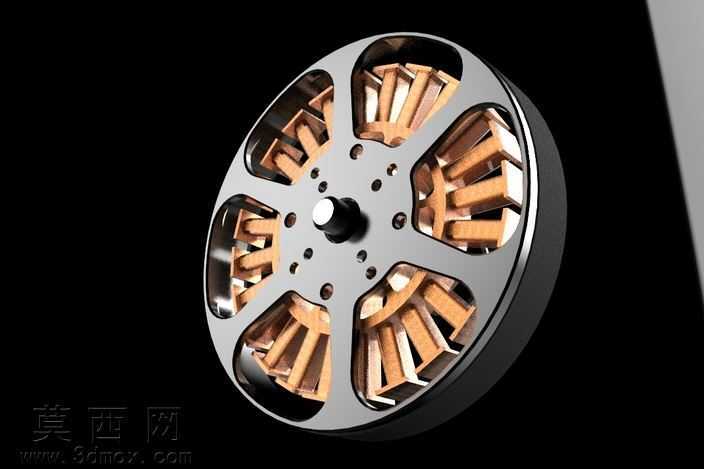

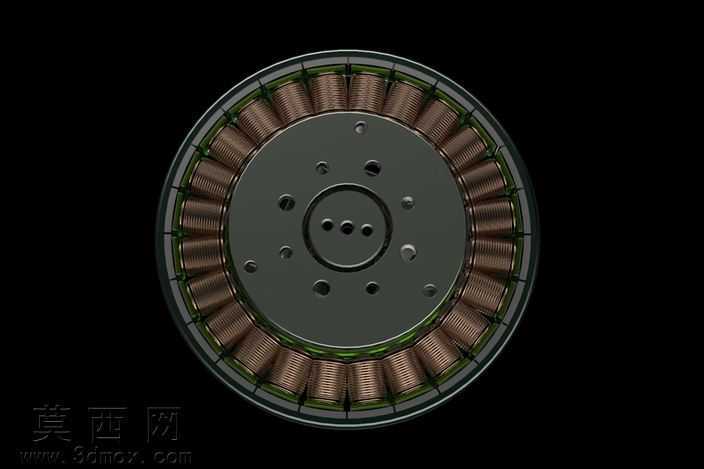

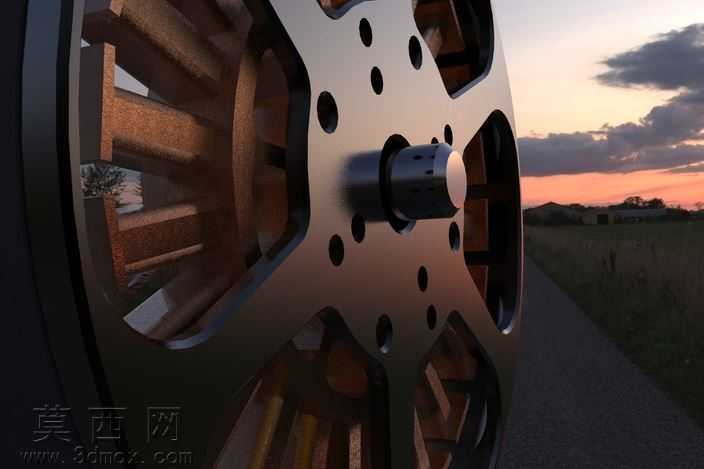

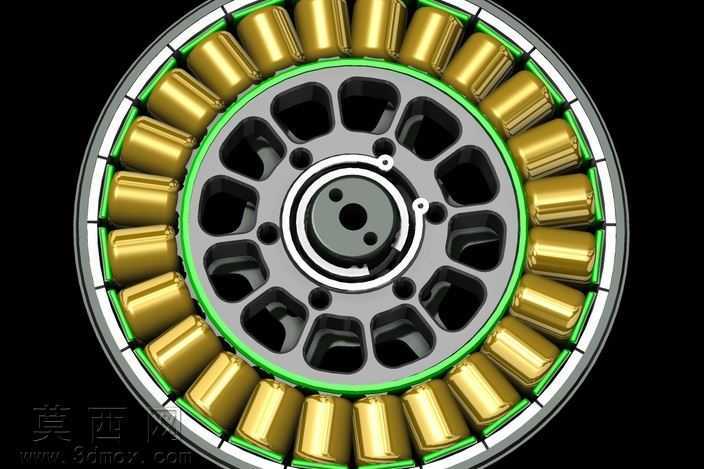

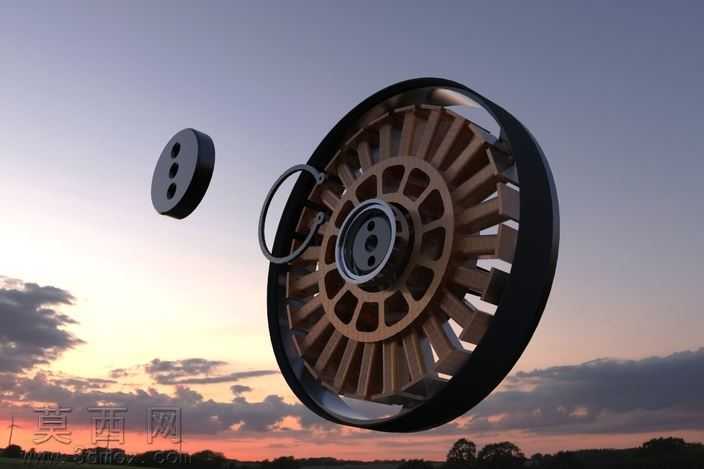

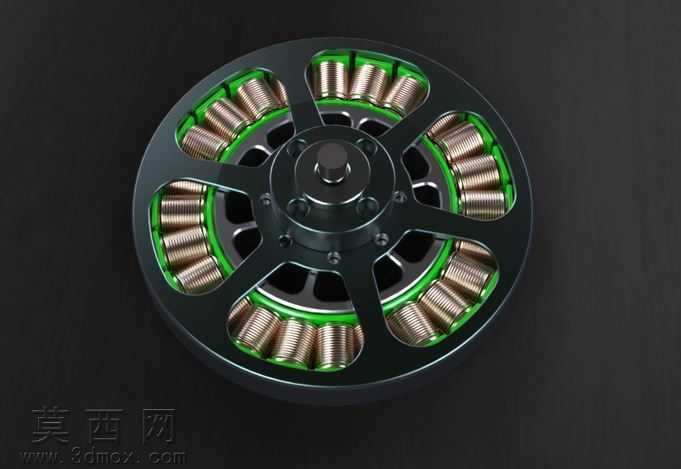

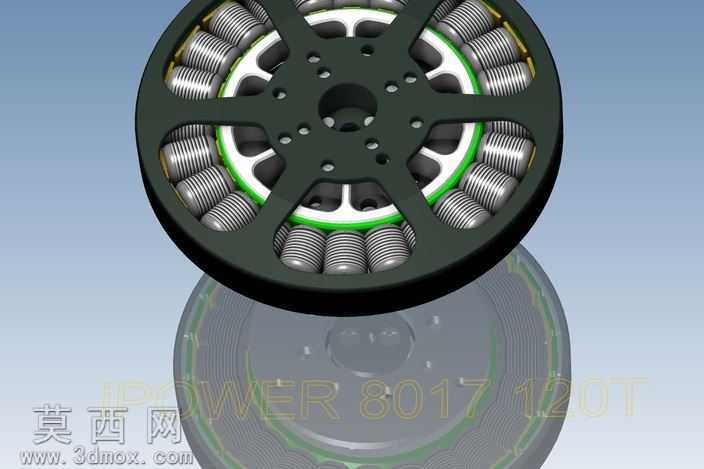

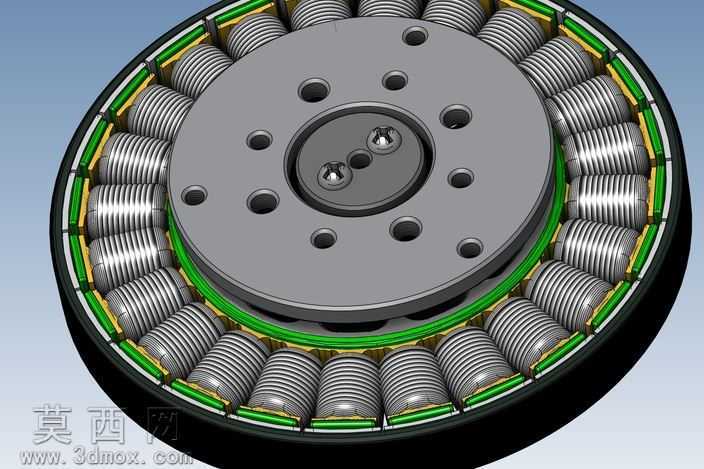

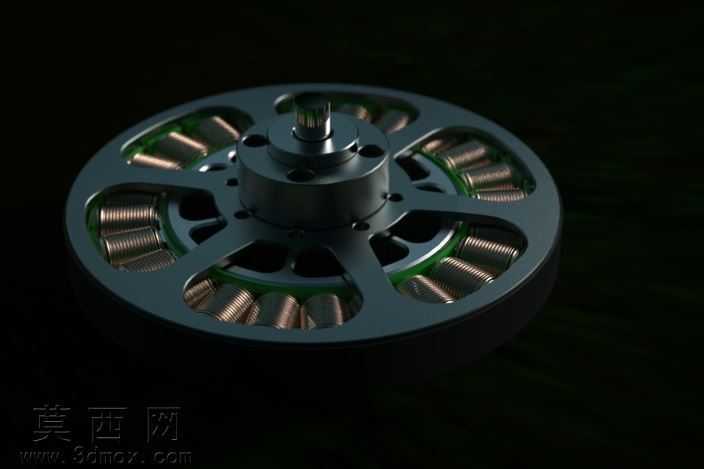

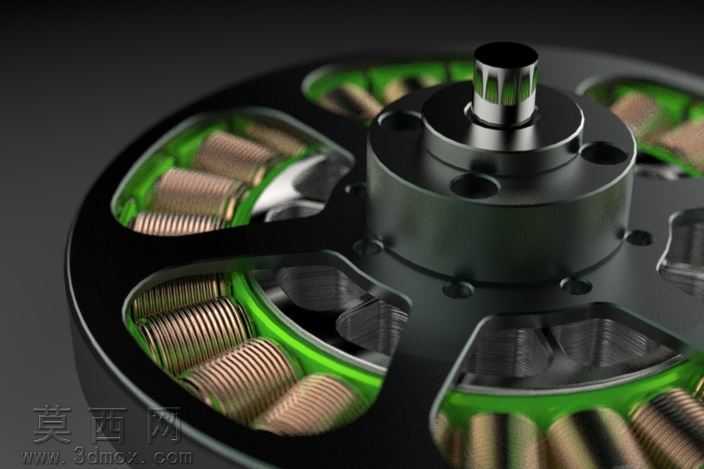

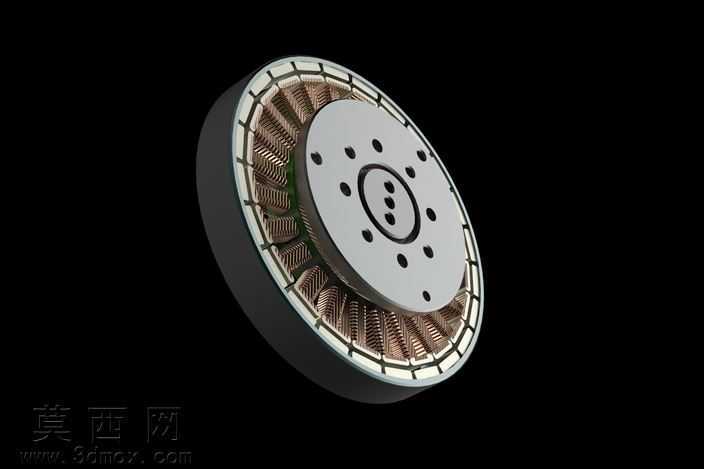

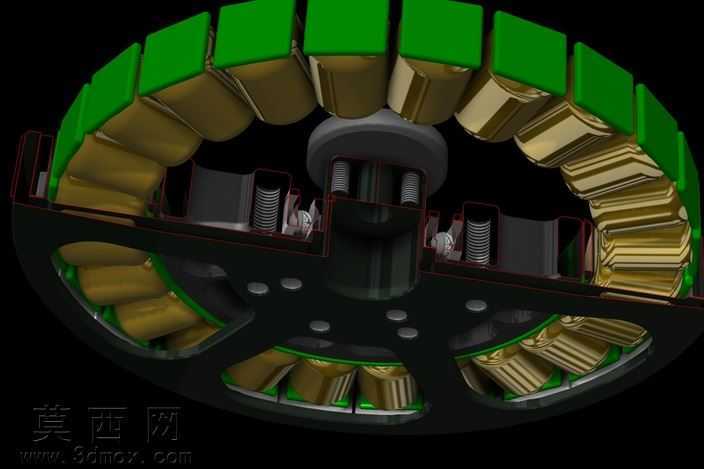

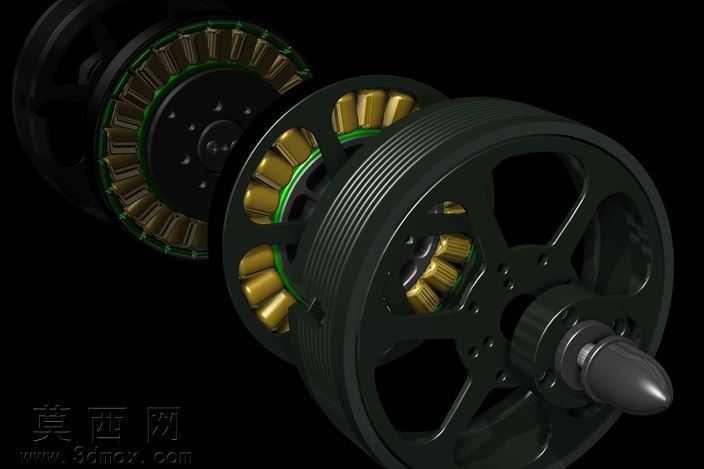

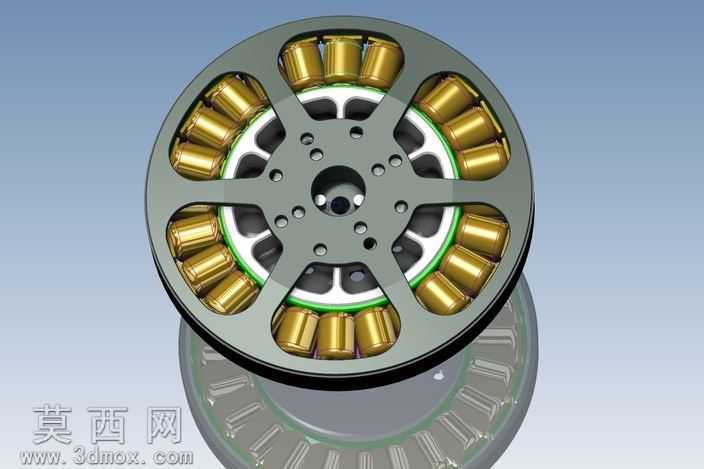

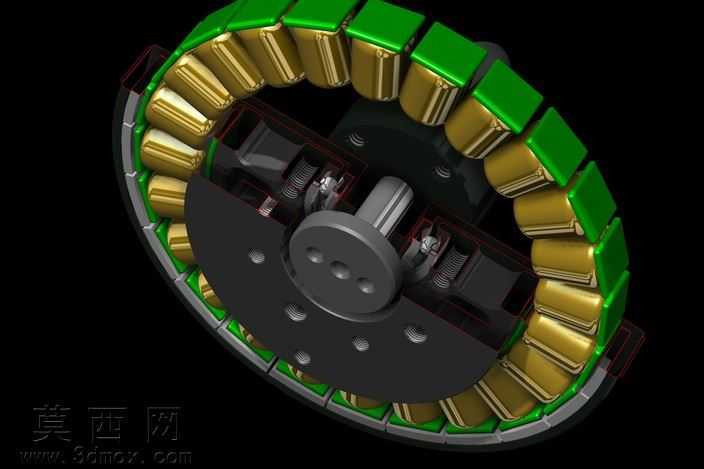

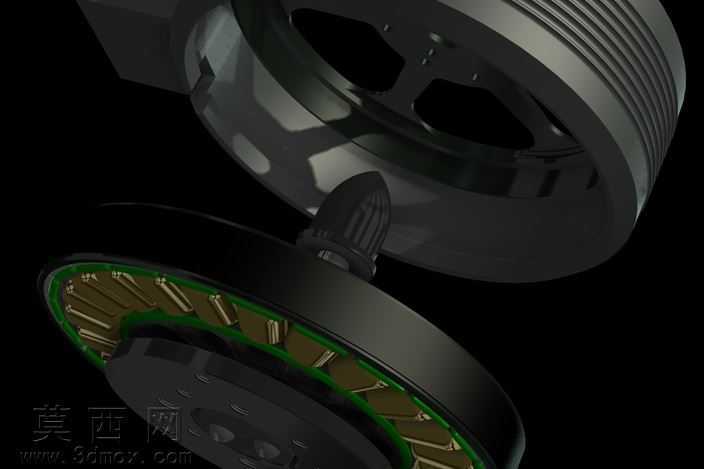

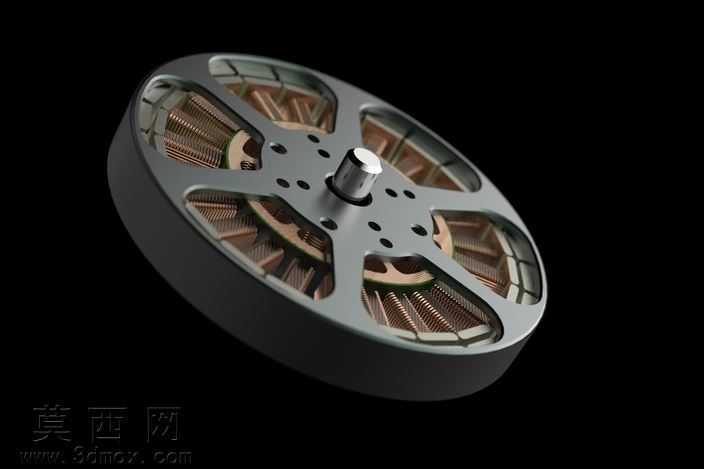

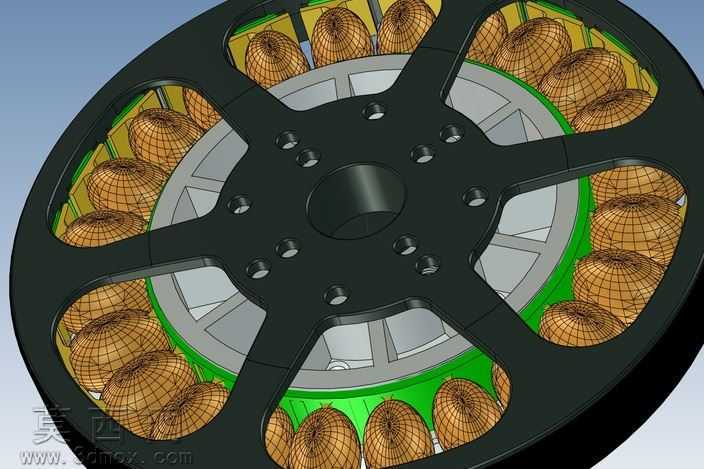

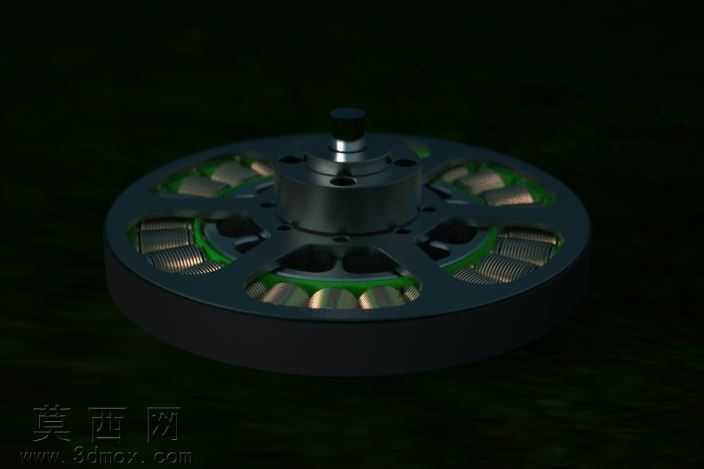

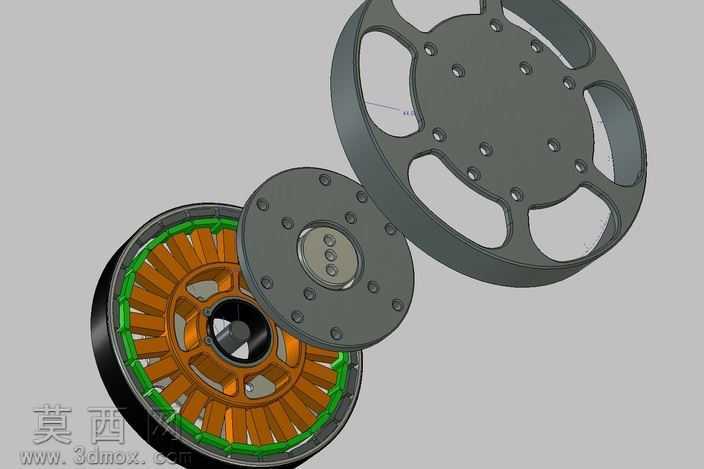

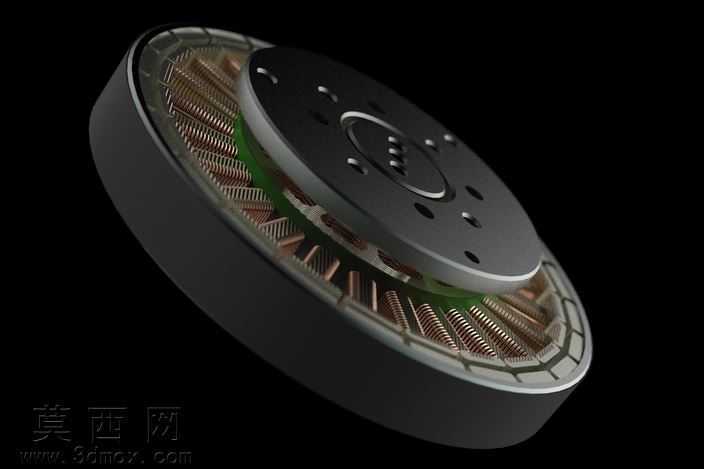

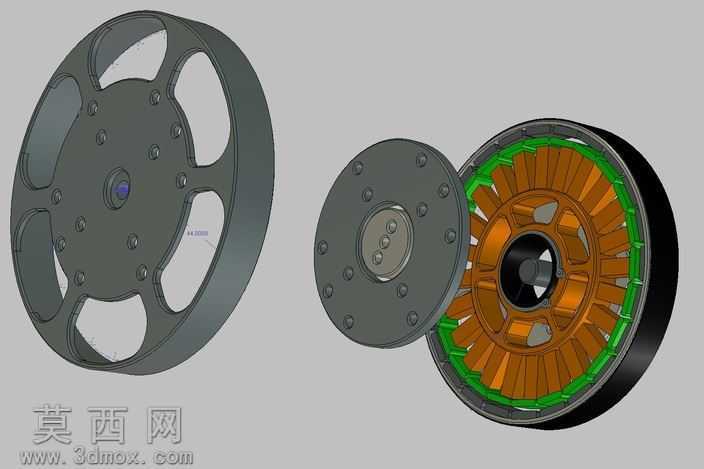

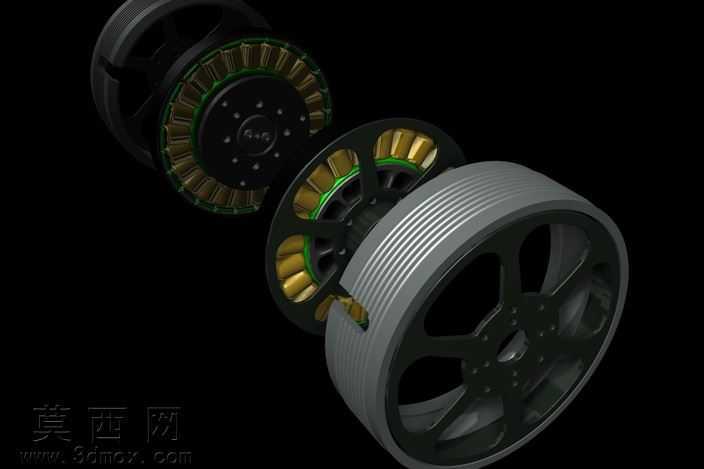

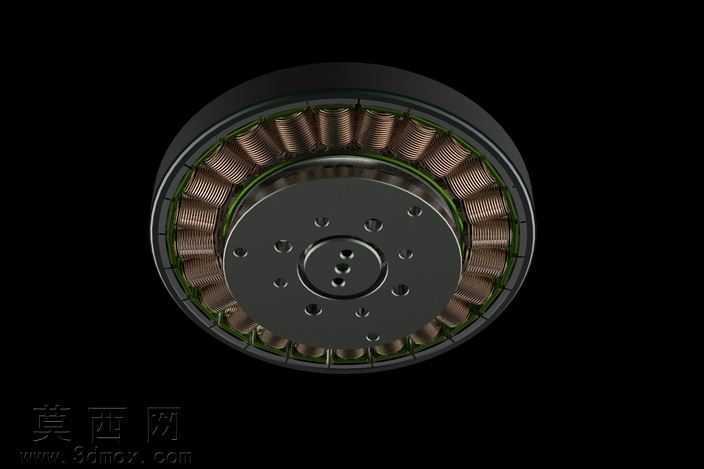

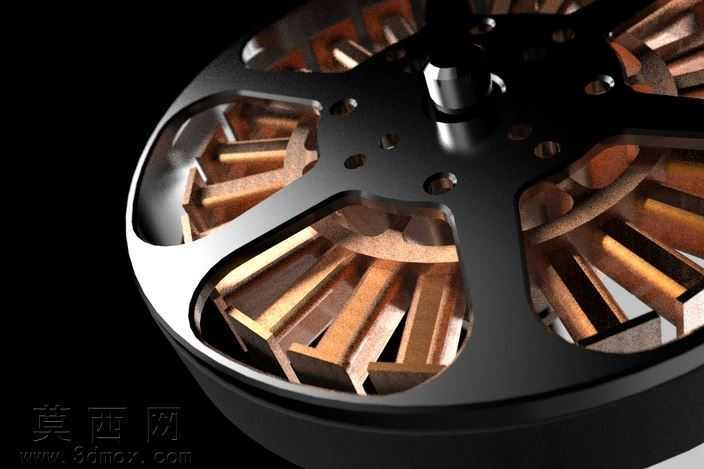

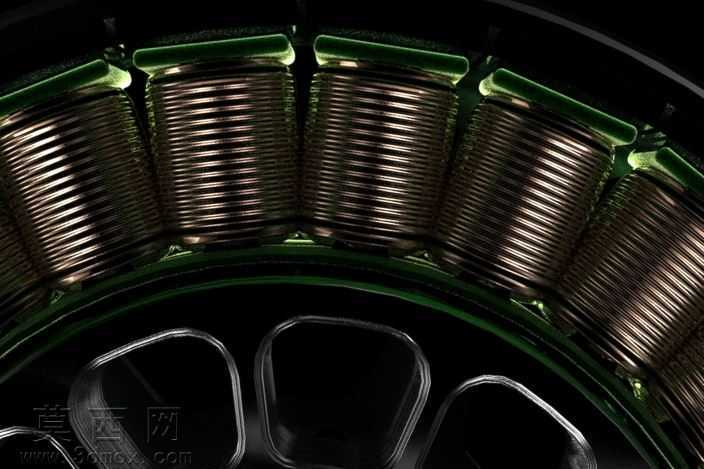

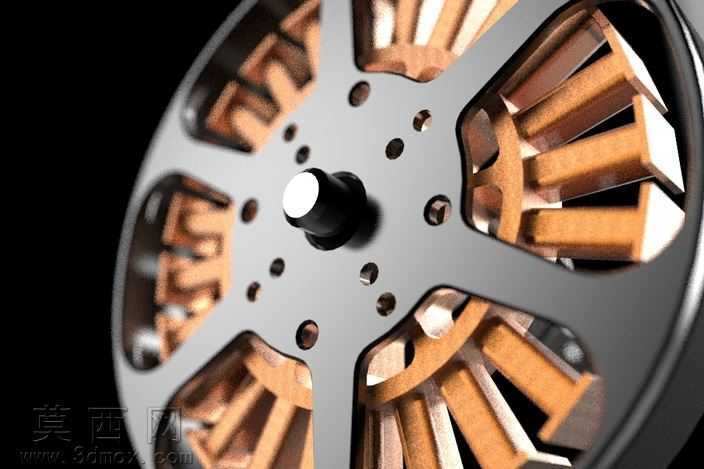

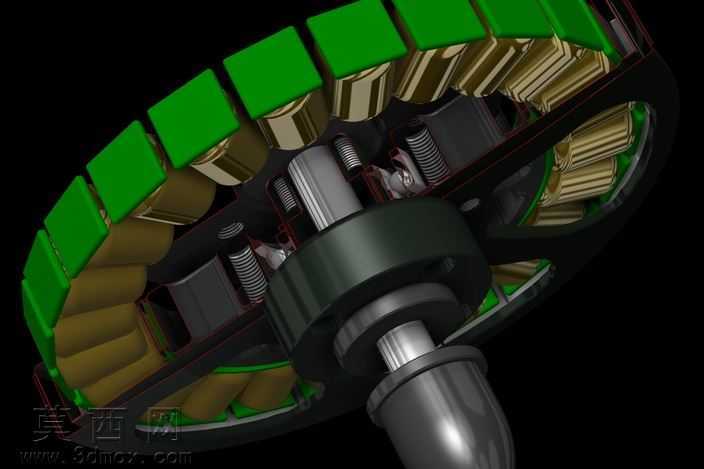

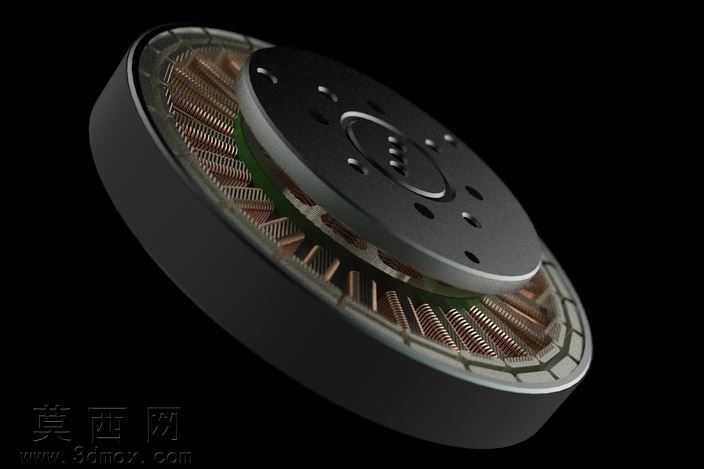

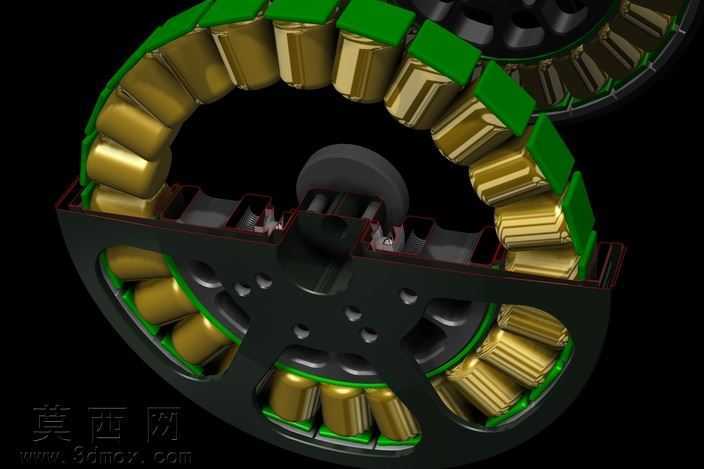

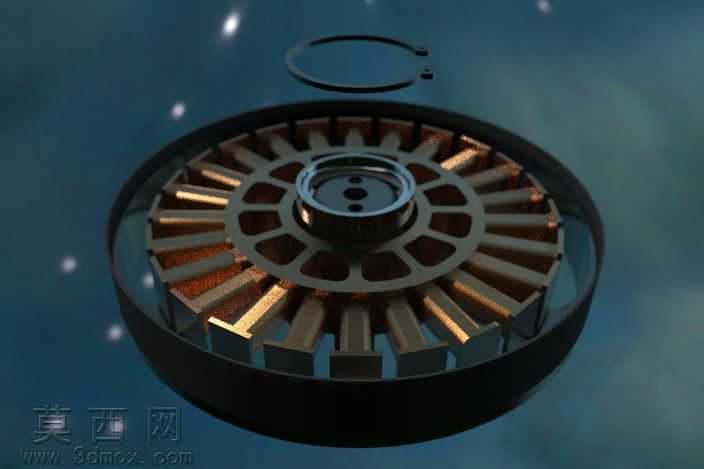

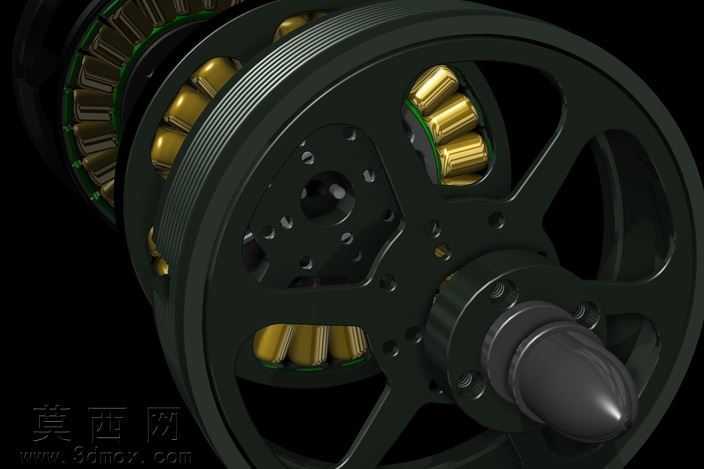

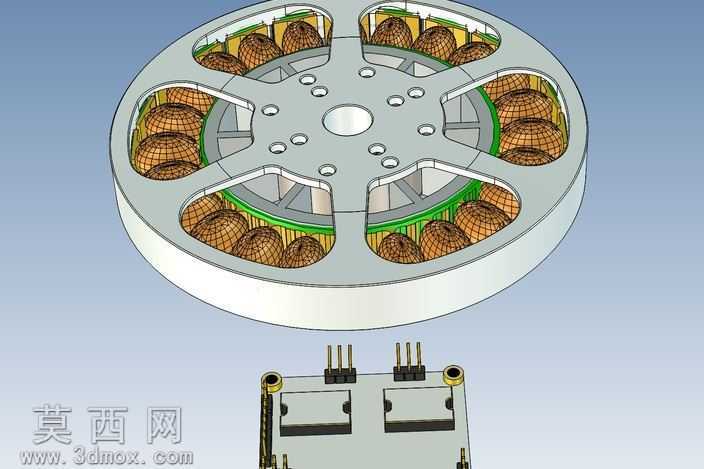

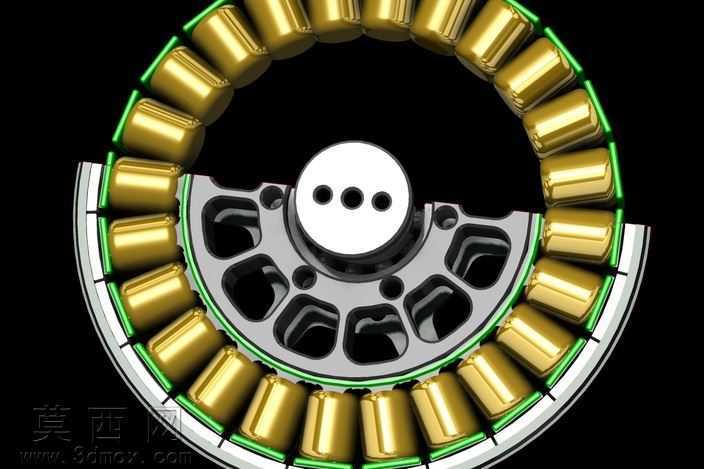

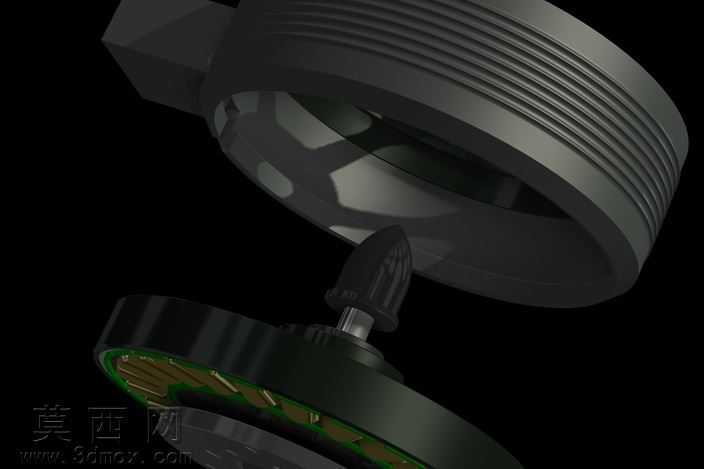

本次三维建模围绕iFlight GBM8017-120T深聚源无刷电机展开，建模前期先收集该款电机的公开外观尺寸参数，结合实物参考图梳理整体结构比例，由于部分内部细节参数无法获取完全精准的数值，建模过程中在保证外部结构还原度的基础上，对内部轴承、铜线圈等细节做了符合行业通用设计规范的合理性还原，同时制作了剖面展示结构来呈现电机内部的排布逻辑，确保模型整体外观与实物的匹配度达到较高水准。建模过程中优先搭建电机的核心基准轴，以此为定位中心依次完成中心转轴、上端盖、定子基座、外转子壳体的基础轮廓建模，外转子壳体上的镂空减重孔采用阵列特征完成，保证六个镂空结构的尺寸、角度完全一致，还原实物的对称式结构设计。定子部分的绕线结构参考无刷电机的常规绕线方式，将铜线圈按照绕组排布规律做了分层建模，线圈表面添加了金属铜材质，调整材质的粗糙度与反射参数，还原铜线的金属光泽与缠绕质感；转子外壳采用哑光深蓝色金属材质，模拟电机外壳的阳极氧化金属质感，中心转轴部分做了亮面金属材质处理，区分不同部件的材质差异。渲染阶段采用写实类渲染环境，添加柔和的环境光与定向主光源，突出电机外壳的金属质感与线圈部分的细节层次，阴影部分做了柔化处理，让整体渲染效果更贴近实物拍摄的视觉感受。建模过程中针对原参考件的转子分模特征做了适配调整，将原参考中12个分模特征优化为适配3D建模的6个对称分部，既保证了外观的还原度，也让模型的拓扑结构更加规整，方便后续的编辑与修改。模型整体完整还原了该款盘式无刷电机的扁平式结构特征，外壳的镂空设计、定子绕组的排布、中心转轴的安装结构都做了细致的还原，材质区分清晰，渲染效果真实，可用于电机结构展示、相关产品装配参考等场景。
