手动螺旋顶升起重工具结构设计

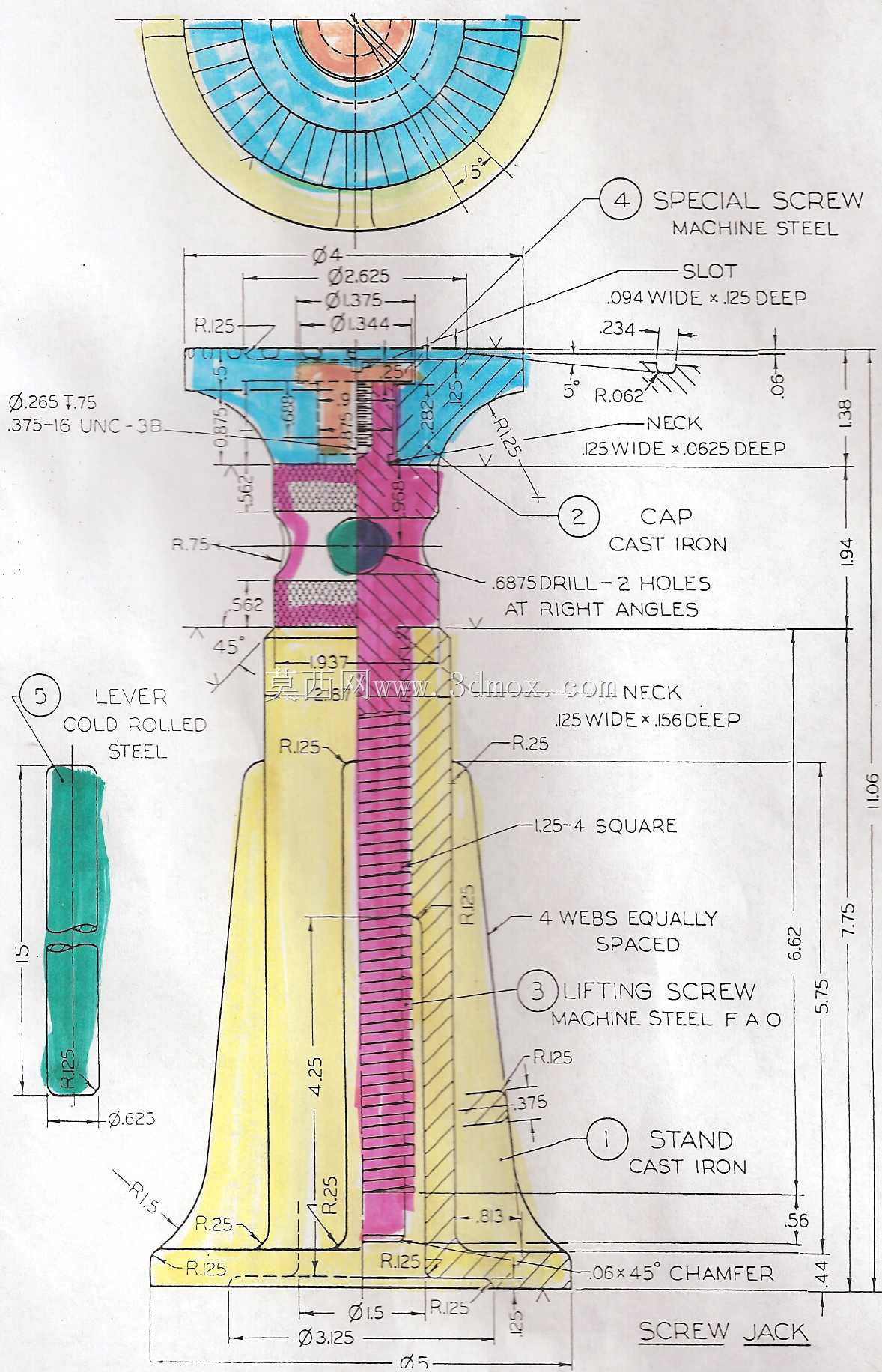

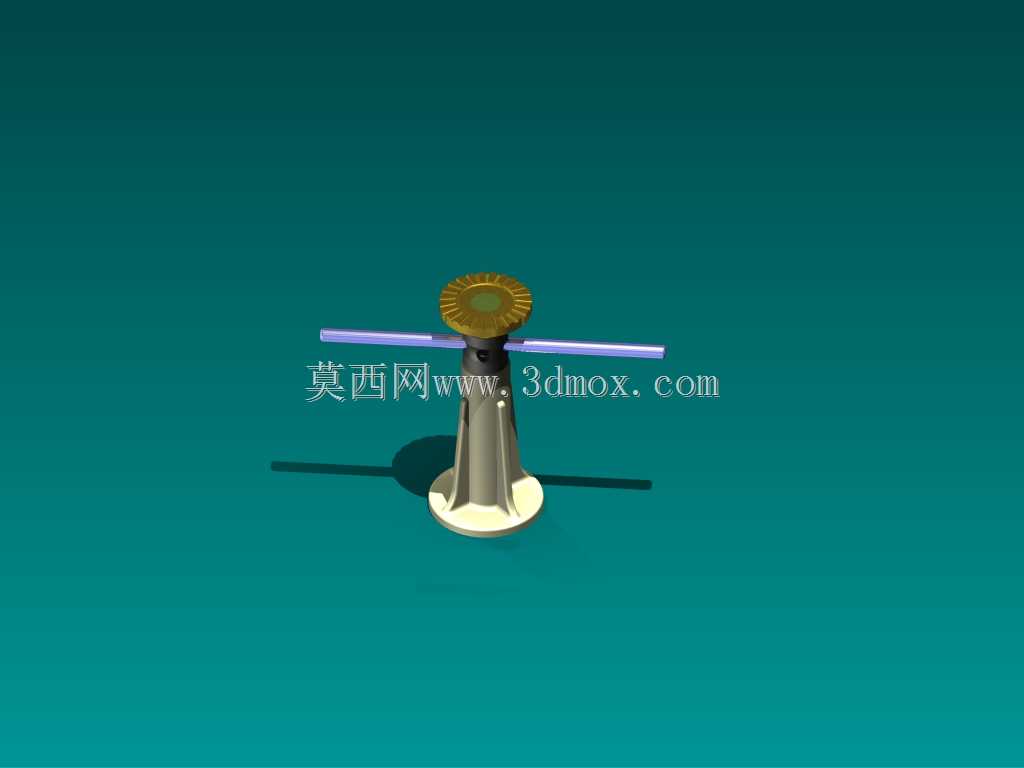

　　每转动一圈横杆的顶升行程刚好适配人工微调的需求，不会因为导程过大出现顶升过快难以控制精度的问题，也不会因为导程过小导致操作效率太低。从结构组成来看，整个工具分为底座、螺杆主体、顶升托座、操作横杆四个核心部分，底座采用大直径圆盘式结构，和支撑面的接触面积足够大，作业的时候能把上部承载的载荷均匀分散到接触面上，哪怕是在硬度不高的地面作业，也不会因为局部压强过大出现底座下陷、顶升倾斜的安全隐患，底座和螺杆主体的衔接处做了加厚过渡处理，避免长期承受偏载的时候出现焊缝开裂或者结构断裂的问题。顶升托座的顶面做了防滑齿纹结构，和被顶升构件的底面接触时能产生足够的摩擦力，防止顶升过程中构件滑移脱落，托座和螺杆顶端的衔接采用可转动结构，在设备检修、小型构件安装、车辆应急换胎这类需要小行程稳定顶升的作业场景里，手动螺旋千斤顶始终是一线作业人员优先选用的支撑类工具，和液压类顶升设备不同，螺旋结构的自锁特性让它在长时间持重场景下不会出现泄压回落的问题，哪怕是在没有电源、野外无配套动力的作业环境里，只靠人力扳动横杆就能完成顶升操作，可靠性远高于依赖密封件、液压油的同类顶升工具。这款螺旋顶升工具采用4tpi方螺纹传动结构，方螺纹的牙型角设计本身就更适配重载传动场景，相比三角螺纹它的传动效率更高，牙根强度更好，螺纹副接触面积更大，长期承受轴向载荷的时候不会出现应力集中导致的牙型崩裂问题，而且方螺纹的导程设计匹配手动操作的施力节奏，

　　顶升过程中螺杆转动的时候托座不会跟着同步旋转，避免和被顶升构件之间产生摩擦剐蹭，保护构件表面的涂装或者加工面不受损伤。操作横杆采用穿装式设计，不用的时候可以从螺杆顶部的旋转头里抽出收纳，减少存放占用的空间，作业的时候可以根据需要顶升的重量调整横杆的伸出长度，需要顶升较重载荷的时候把横杆两端都伸出足够长度，利用杠杆原理降低操作需要的施力大小，单人就能完成数吨载荷的顶升操作，轻载微调的时候可以只伸出单侧横杆，操作更灵活。设计这类螺旋顶升工具的时候，首先要考虑的就是螺纹副的自锁性能，螺纹升角必须小于接触面的当量摩擦角，这样哪怕作业过程中操作人员松开横杆，螺杆也不会在载荷作用下反向回转导致回落，从根源上避免坠物伤人的安全风险，

　　其次要核算整个螺杆的压杆稳定性，因为顶升作业的时候螺杆主要承受轴向压力，当螺杆伸出长度达到最大行程的时候，长细比不能超过稳定临界值，避免出现螺杆弯曲失稳的问题，底座的直径设计要匹配最大额定载荷下的地面压强要求，按照普通硬化地面的承载能力核算，确保作业时底座不会压坏地面或者下陷。从安装边界和尺寸适配来看，这款工具的最低收缩高度适配大多数常规作业场景的初始间隙，不需要额外垫高就能塞进被顶升构件的下方，最大顶升行程覆盖日常小型设备检修、车辆换胎、构件安装对位的常规行程需求，整体外形尺寸紧凑，放在工具箱里就能携带，不会占用太多仓储和运输空间，和同吨位的液压千斤顶相比，它没有密封件老化、液压油泄漏的维护需求，

　　日常存放只需要定期给螺纹副涂抹润滑脂防锈就能长期使用，哪怕放置三五年拿出来也能正常操作，不会因为长期存放出现失效问题。在实际作业使用的时候，要注意顶升前先把底座放置在平整坚实的支撑面上，如果地面松软要垫上厚木板扩大支撑面积，顶升过程中要保持螺杆和被顶升面垂直，避免出现偏载导致螺杆弯曲，重物顶起到位之后要及时垫入保险支撑块，不能长期单独依靠千斤顶承载重物，这也是所有顶升类工具通用的安全操作规范。这类螺旋顶升结构除了直接作为手动千斤顶使用之外，很多小型工装夹具、设备调平支腿、舞台升降支撑结构里也会用到同款的方螺纹螺旋传动原理，只是根据承载需求调整了螺纹参数和外形尺寸，核心的自锁可靠、手动操作、结构简单易维护的特性是完全一致的，对于结构设计从业者来说，掌握这类重载螺旋传动的设计要点，在做小型顶升、调平、压紧类工装的时候，能快速拿出可靠性高、成本低、易维护的设计方案，不需要依赖复杂的液压或者电动元件，就能满足实际作业的功能需求。
