手动螺旋顶升起重工具结构设计

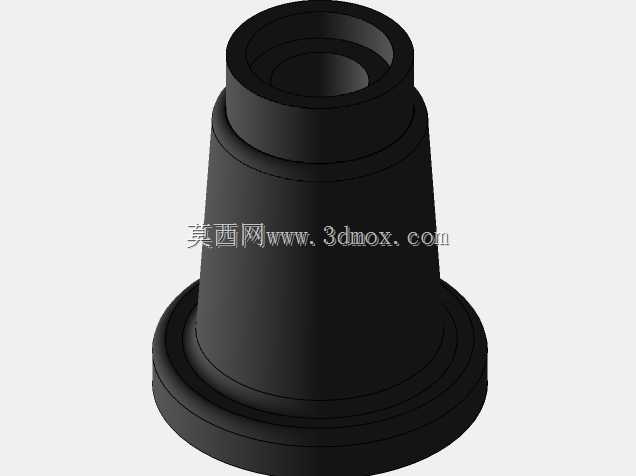

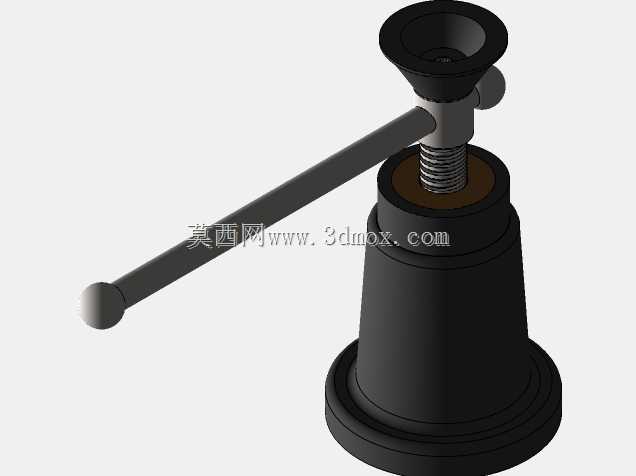

　　这款手动螺旋顶升结构，在日常机修、小型设备安装、构件调平场景中有着极高的出镜率，不同于液压类顶升设备依赖密封件与液压油的特性，纯机械螺旋传动的结构完全规避了低温环境油液黏度变化、密封件老化渗漏导致的顶升失效问题，在零下数十度的户外检修、无液压油补给的偏远作业场景中，可靠性表现更为突出。从结构布局来看，整体采用锥台形底座作为承重基础，底座底部做了加宽的法兰式翻边设计，接触支撑面的外径远大于筒体上部直径，在承受额定载荷时，底座与支撑面的接触压强被均匀分散，即便在略有不平整的混凝土地面、木质垫板上作业，也不会出现局部应力集中压溃支撑面、或是设备侧翻的风险，底座内部预留了足够的螺纹副容纳空间，顶升螺杆完全收回时，整根螺杆可沉入筒体内腔，

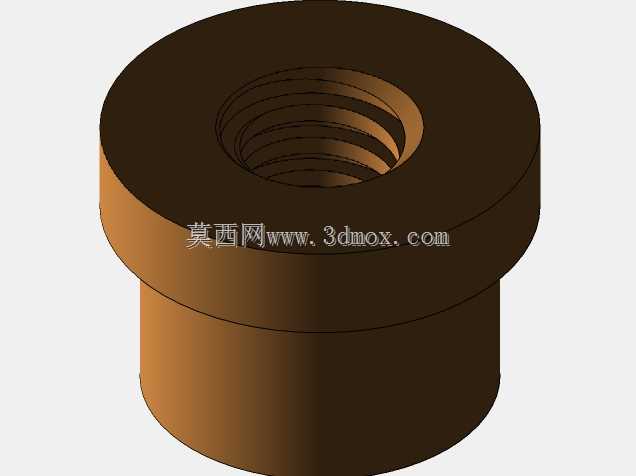

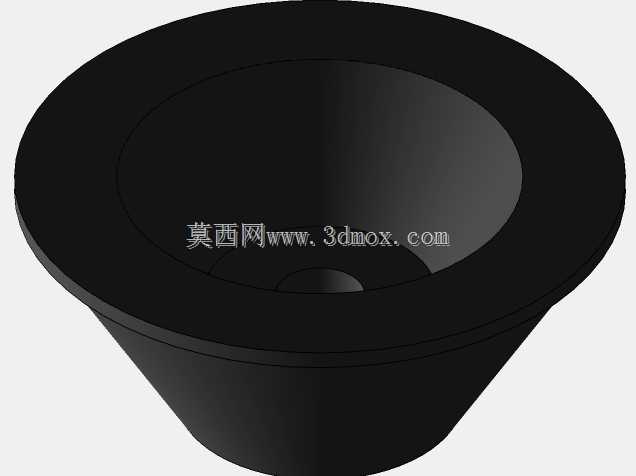

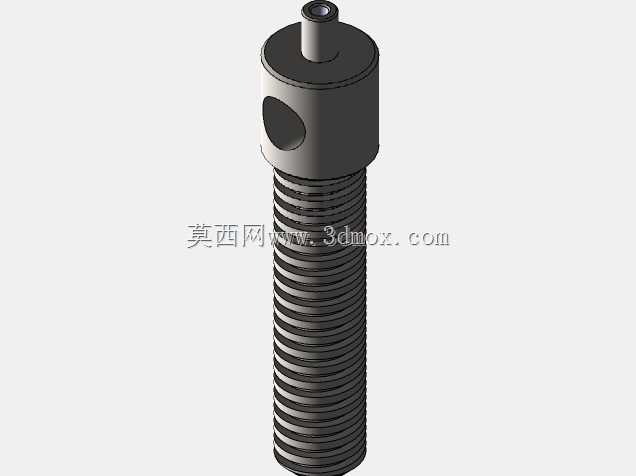

　　最大限度压缩设备收纳后的整体高度，适配狭小空间内的顶升作业需求。操作力臂采用长杆式设计，杆身末端做了球形端头处理，操作人员握持施力时不会出现锐边硌手的问题，力臂与螺杆顶部的回转座采用销轴铰接，非作业状态下力臂可向下回转贴合筒体侧面，进一步缩小收纳体积，避免突出的杆身在搬运过程中勾挂周边物件。顶部的承托座采用内凹的碗形结构，与被顶升物件的接触面上做了防滑的粗糙纹理处理，顶升过程中被支撑的构件不会出现横向滑移，承托座与螺杆之间设置了推力轴承结构，螺杆回转顶升时，承托座可保持相对静止，不会跟转摩擦被支撑物件的表面，避免划伤设备漆面或是金属加工面。设计过程中，螺纹副选用了梯形传动螺纹，相比普通三角连接螺纹，梯形螺纹的牙型强度更高，

　　传动效率更适配手动操作的低速重载场景，螺纹配合间隙经过合理选配，既保证螺杆回转时无卡滞，又能在顶升到位后依靠螺纹自锁特性承载载荷，无需额外设置锁止机构即可避免载荷回落，作业安全性得到充分保障。从安装边界来看，设备完全收回状态下的整体高度可适配低间隙的设备底部插入需求，螺杆最大伸出长度对应额定顶升行程，作业前需确认被顶升物件的底部间隙大于设备收回高度，顶升点位需选择在构件的刚性承重部位，避免顶在薄板、装饰面等非承重位置造成构件变形。日常使用中，仅需定期在螺纹副表面涂抹润滑脂降低操作阻力，无需像液压设备那样定期更换密封件、补充工作介质，维护成本极低，在小型汽修门店、设备安装班组、野外管线检修作业中，

　　这类纯机械螺旋顶升结构往往是备用工具清单里的必备项，即便长期闲置存放，也不会出现内部元件锈蚀失效、介质泄漏污染存放环境的问题，随时取出即可投入作业。在结构细节处理上，筒体与底座的连接采用整体式加工而非焊接拼接，消除了焊缝应力集中带来的承重断裂风险，所有外露的金属边缘都做了倒钝处理，搬运和操作过程中不会割伤操作人员手部，力臂的铰接销轴端部设置了防脱卡簧，长期反复使用也不会出现销轴脱出、力臂脱落的问题。针对不同的作业载荷需求，可通过调整螺杆直径、螺纹牙距、底座接触面积来适配不同的承重等级，小规格款可用于家用车辆换胎、家具调平，大规格款可用于重型设备的位置微调、钢结构安装时的标高校准，整个结构没有易损的精密元件，对作业环境的适应能力极强，在多粉尘、高湿度的作业环境中也能稳定工作，不会像液压结构那样因为粉尘颗粒刮伤密封件导致内泄失效。
