钢架结构散料分装称重作业装置

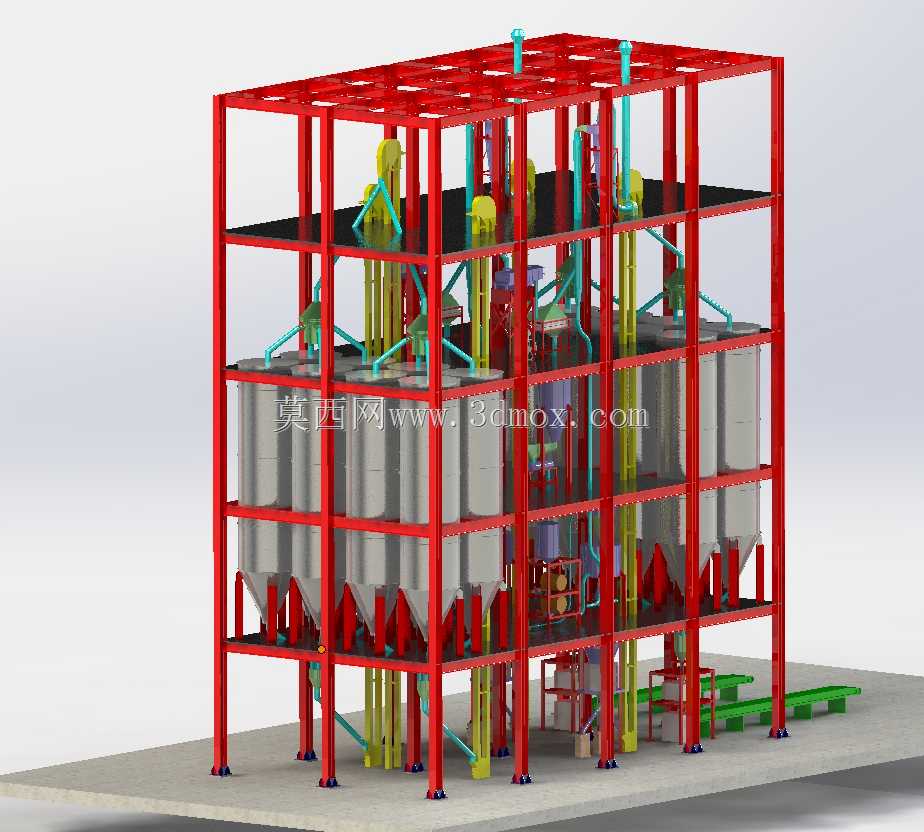

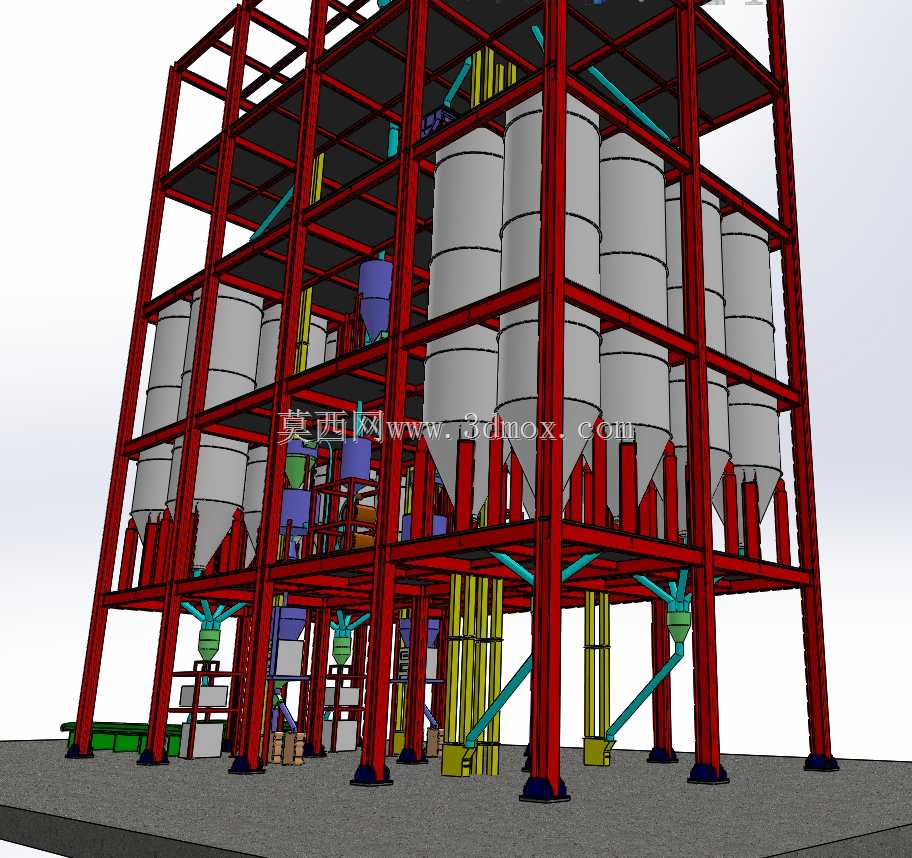

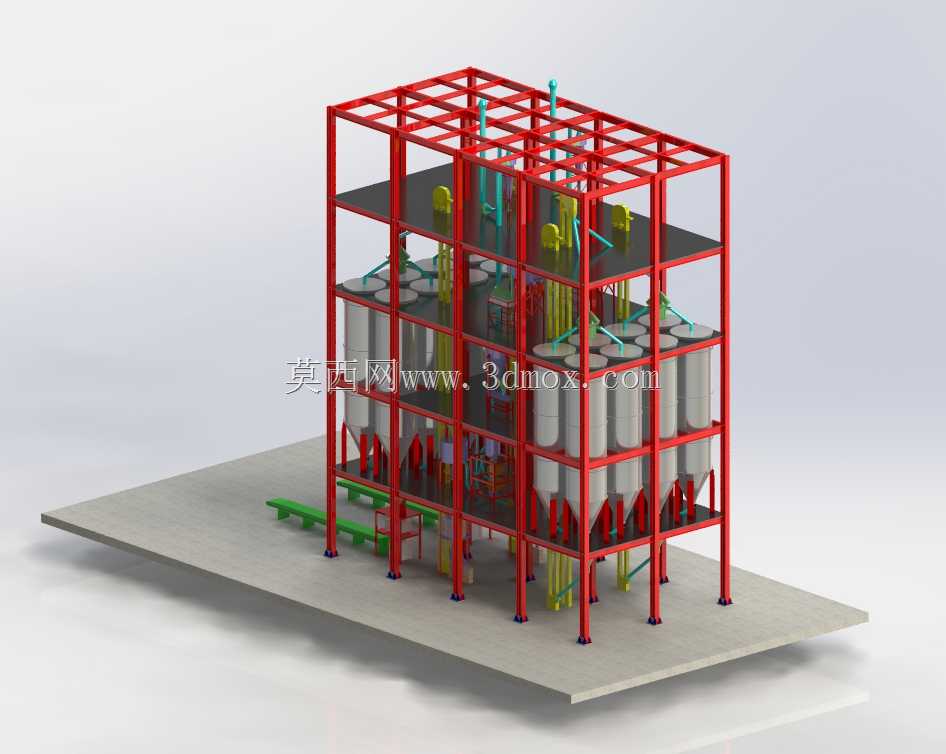

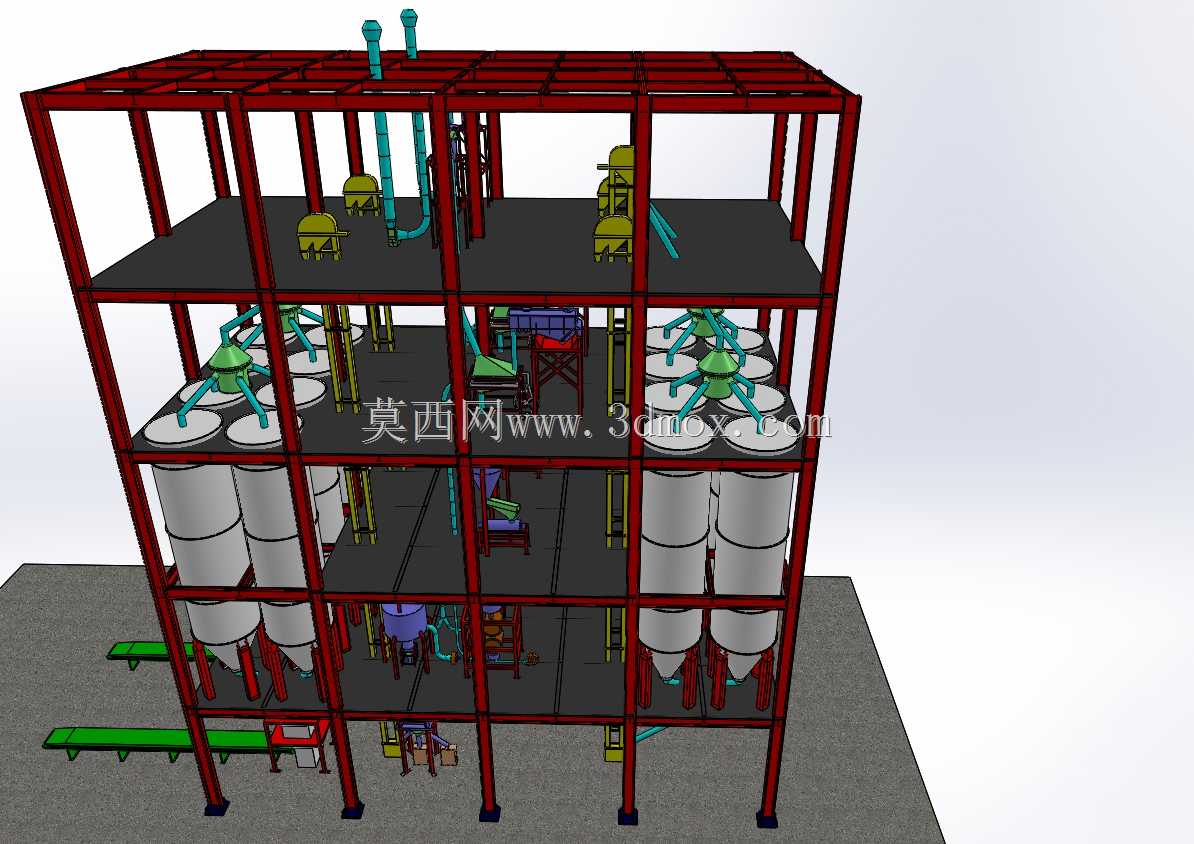

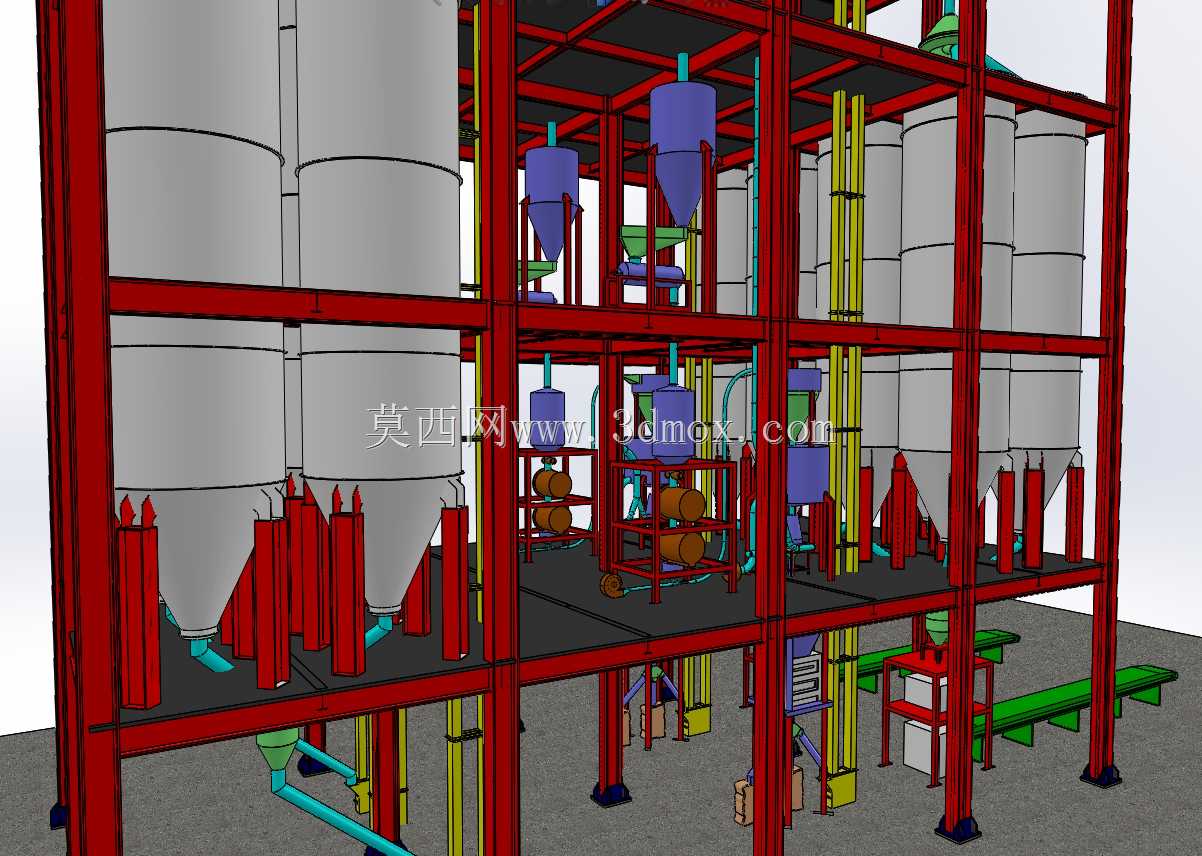

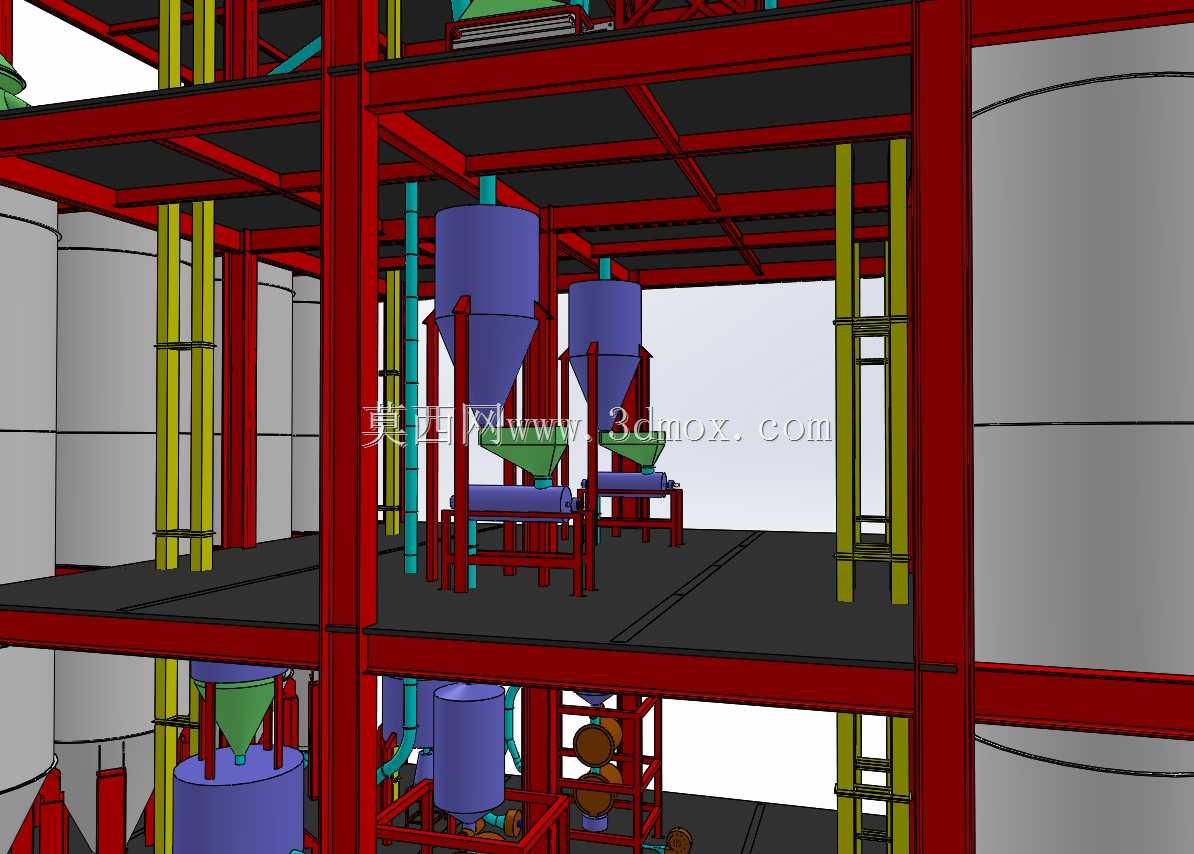

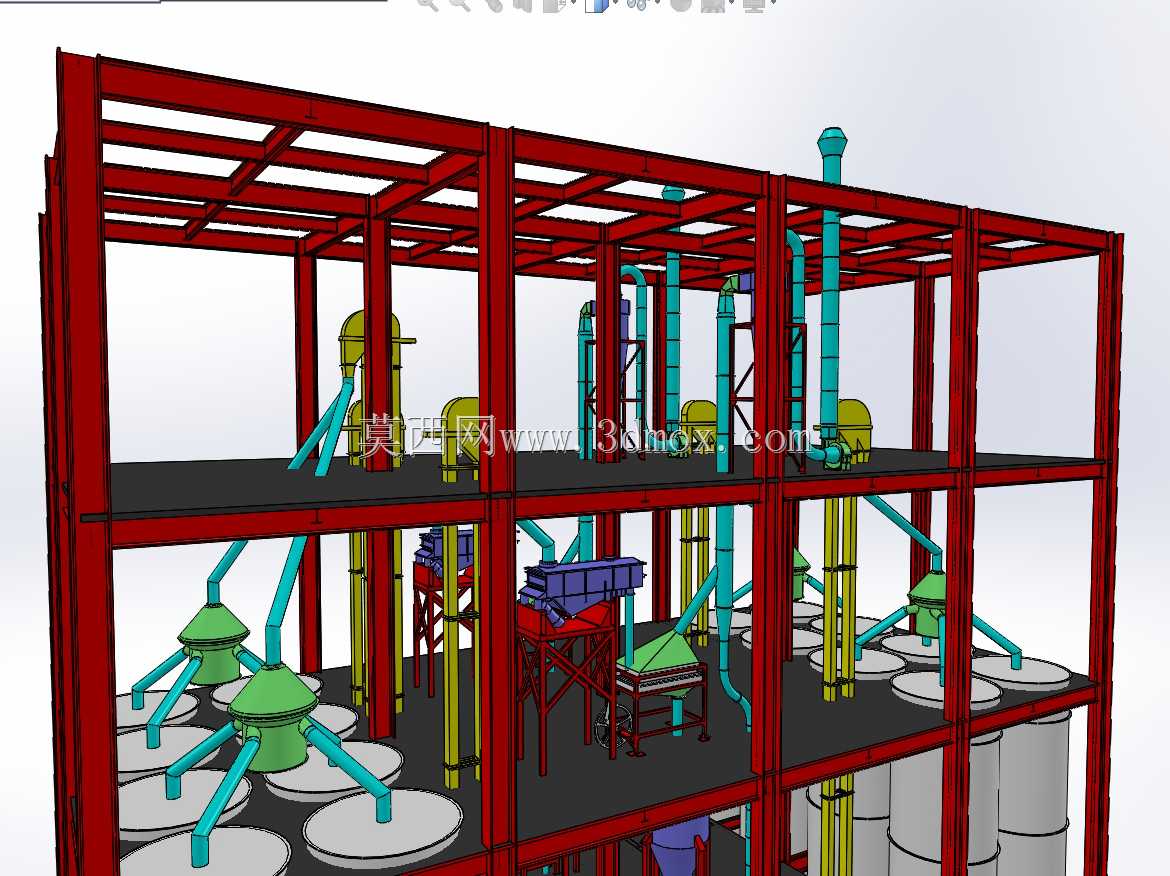

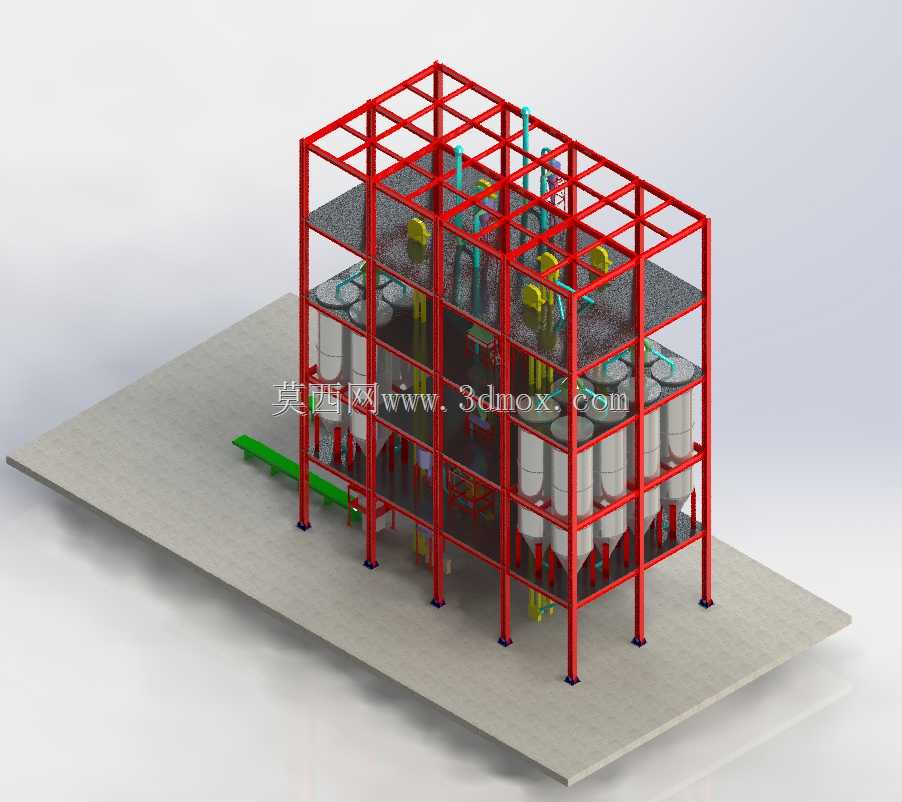

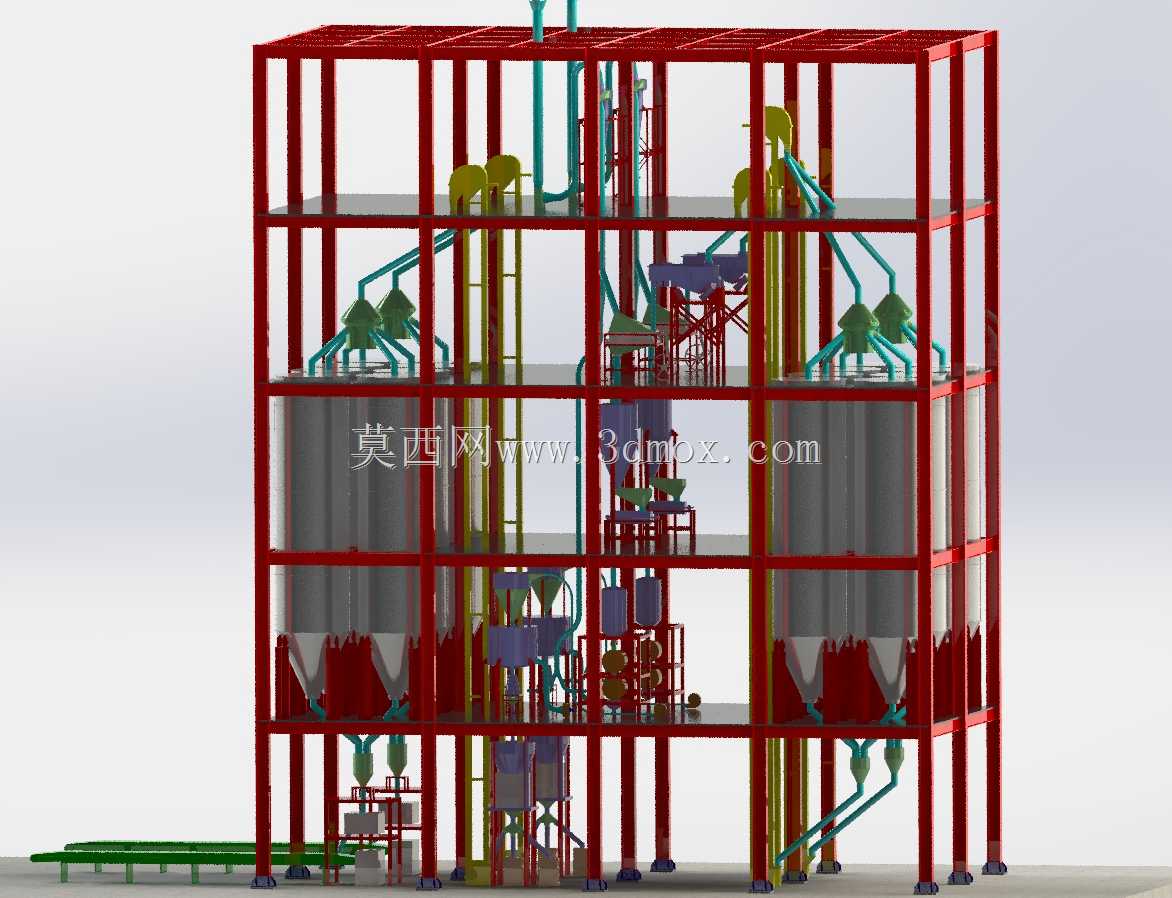

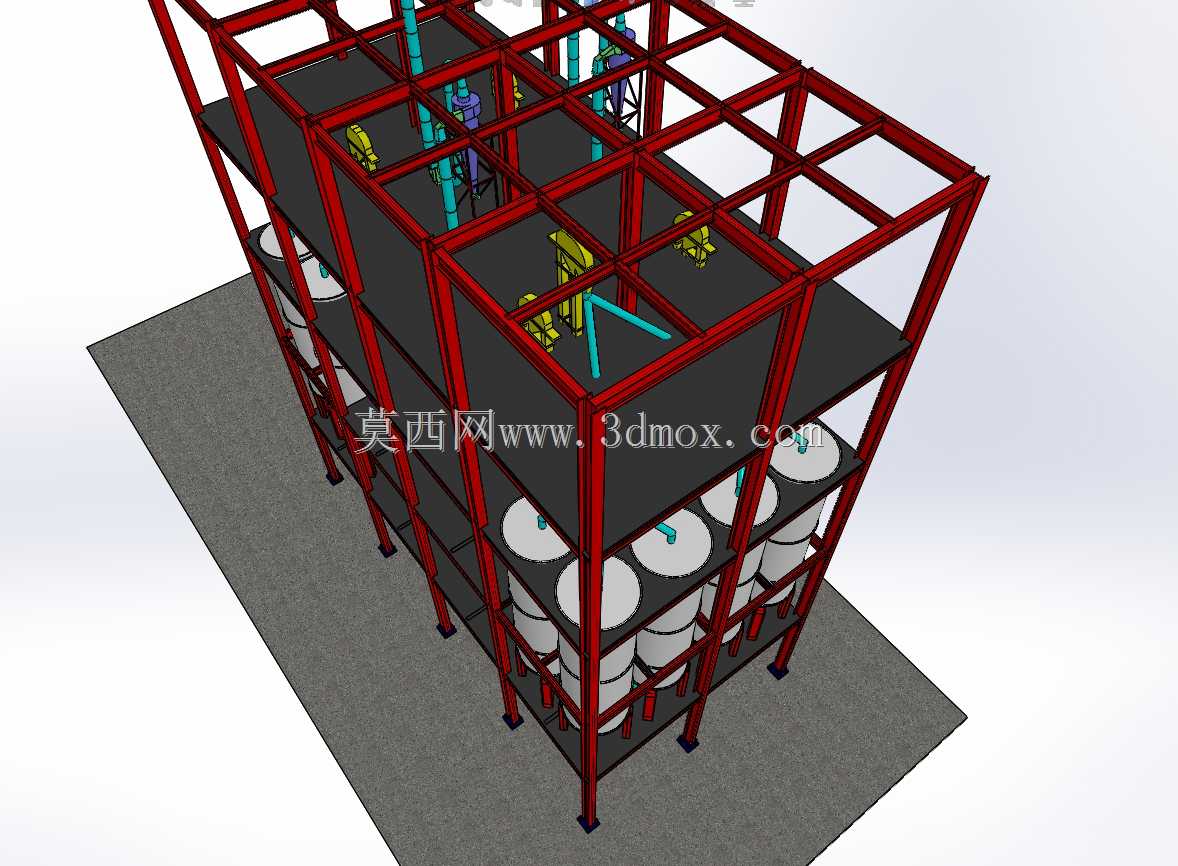

　　这套装置主要面向颗粒状、粉状散料的定量分装作业场景，常见于粮食加工、饲料生产、小型化工原料分装的生产车间，适配单批次10-50kg规格的袋装包装需求，可衔接上游散料存储料仓完成连续出料、定量称重、装袋的全流程作业，替代人工取料称重的低效模式，降低作业过程中的粉尘扩散风险。整套设备依托重型型钢搭建的双层钢架平台作为承载基础，上层平台预留料仓安装位与设备检修通道，平台立柱采用H型钢焊接成型，柱脚配置带地脚螺栓孔的减震底座，可直接固定在硬化混凝土地面上，安装时需保证平台整体水平度偏差不超过千分之三，避免料仓偏载导致的结构受力不均。上层布置的立式储料仓采用锥底出料结构，仓壁倾斜角度设置为58度，适配流动性一般的散料出料需求，

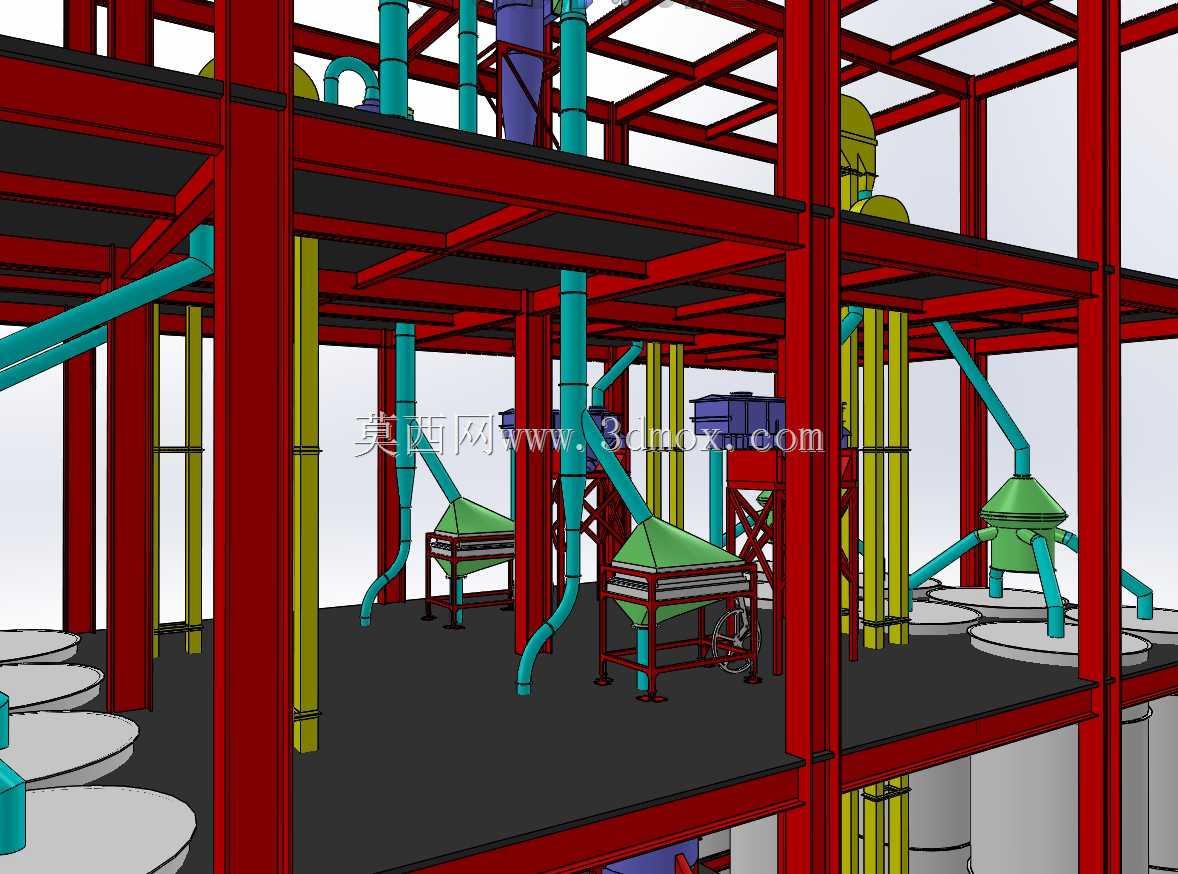

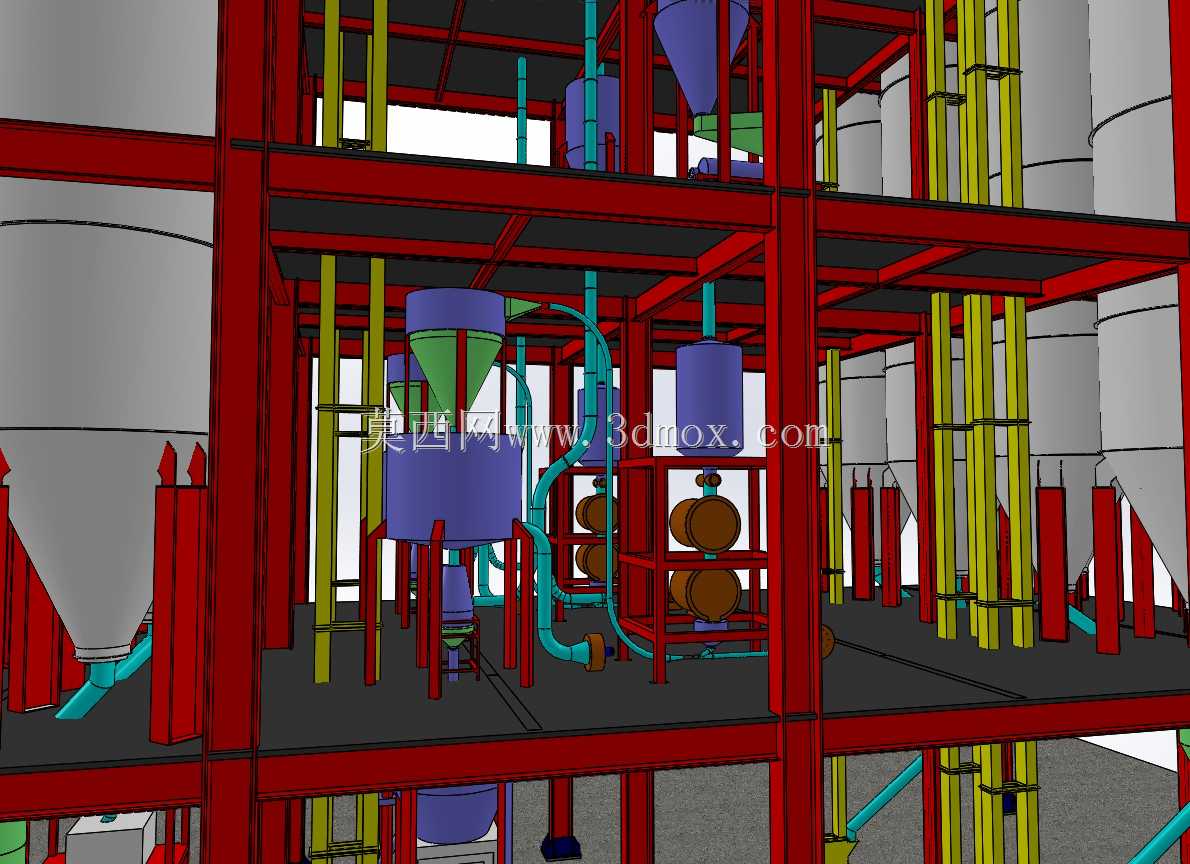

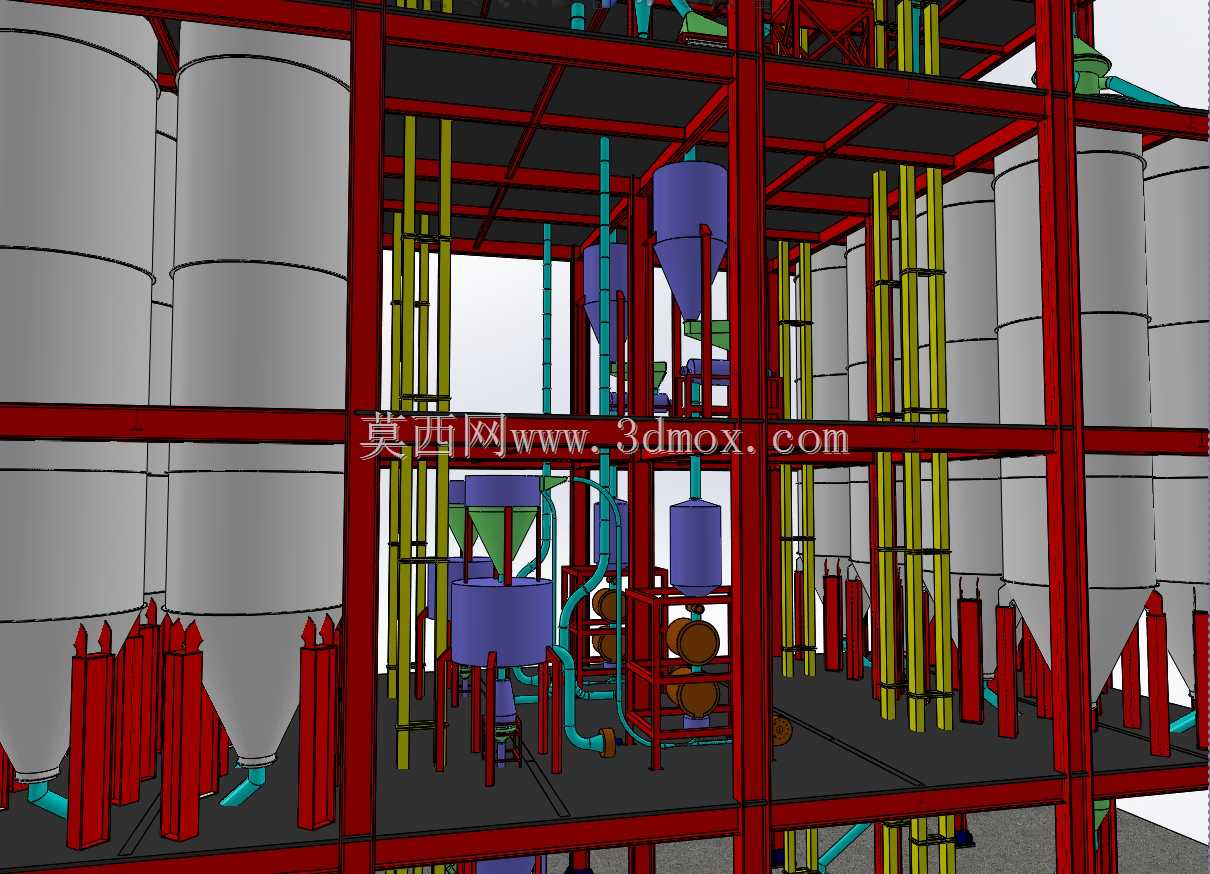

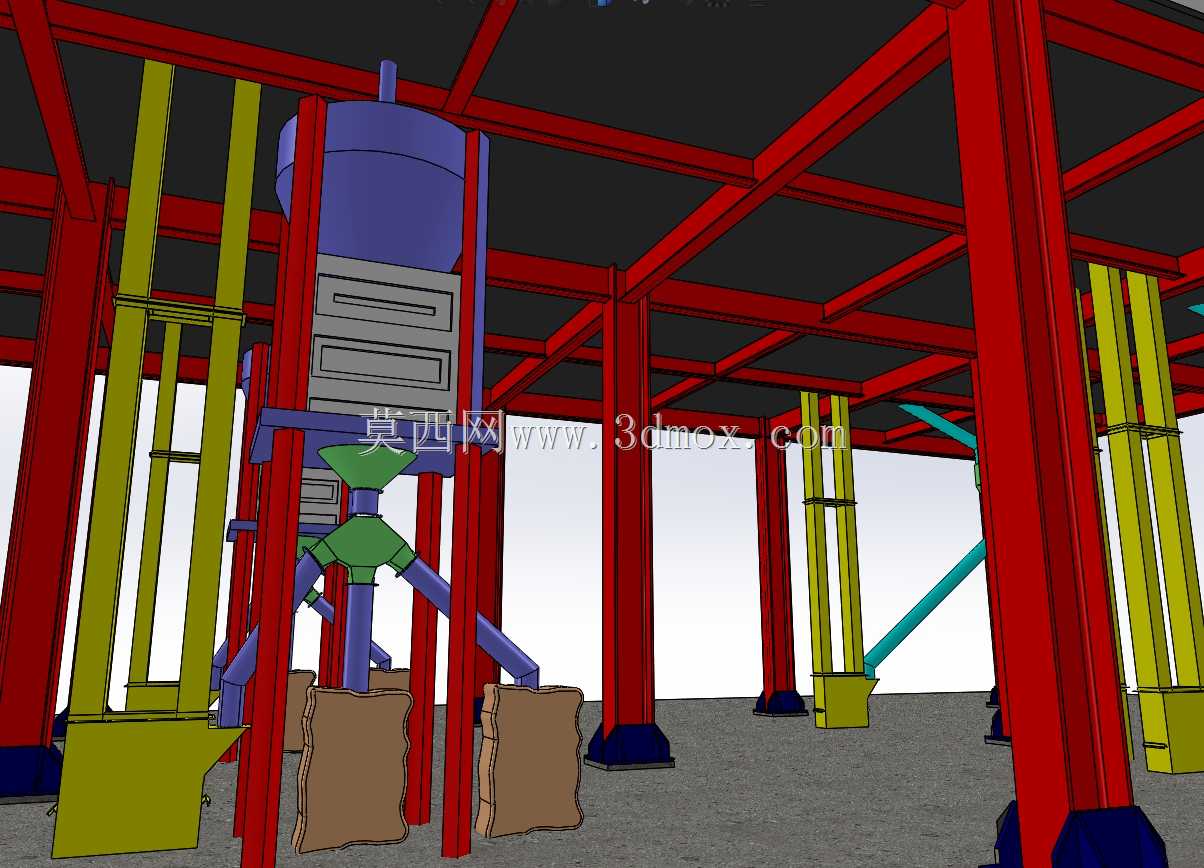

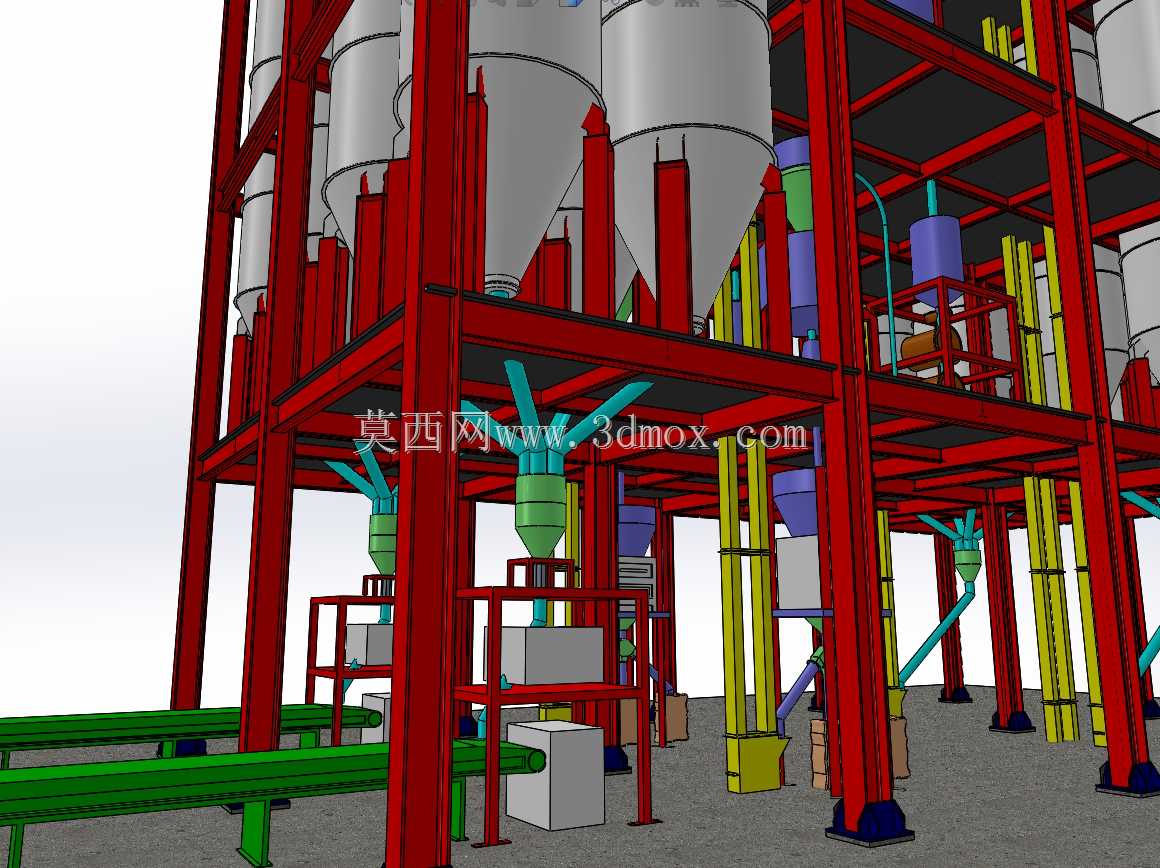

　　避免物料在仓内起拱架桥，料仓下部衔接两级给料机构，粗给料段采用大口径溜槽实现快速补料，接近目标重量时自动切换为细给料段的小流量进料，保证称重精度控制在±0.2%以内。称重单元下方设置三通分料结构，可同时对接两个装袋工位，工位旁配置可升降的袋承托托架，托架高度可根据包装袋的尺寸调整，作业时将包装袋套在出料口后，托架托住袋底，无需人工全程扛持料袋，降低作业人员劳动强度。钢架侧面布置的竖向导轨式提升机构，可将空包装袋、辅助工具从地面输送至操作平台，也可将封装完成的料袋转运至地面输送线，提升机构的导轨采用槽钢焊接成型，配套滑动导向轮避免运行过程中出现卡滞。设计过程中优先考虑结构的拆装便捷性，所有钢架连接节点均采用高强度螺栓配防松垫片连接，

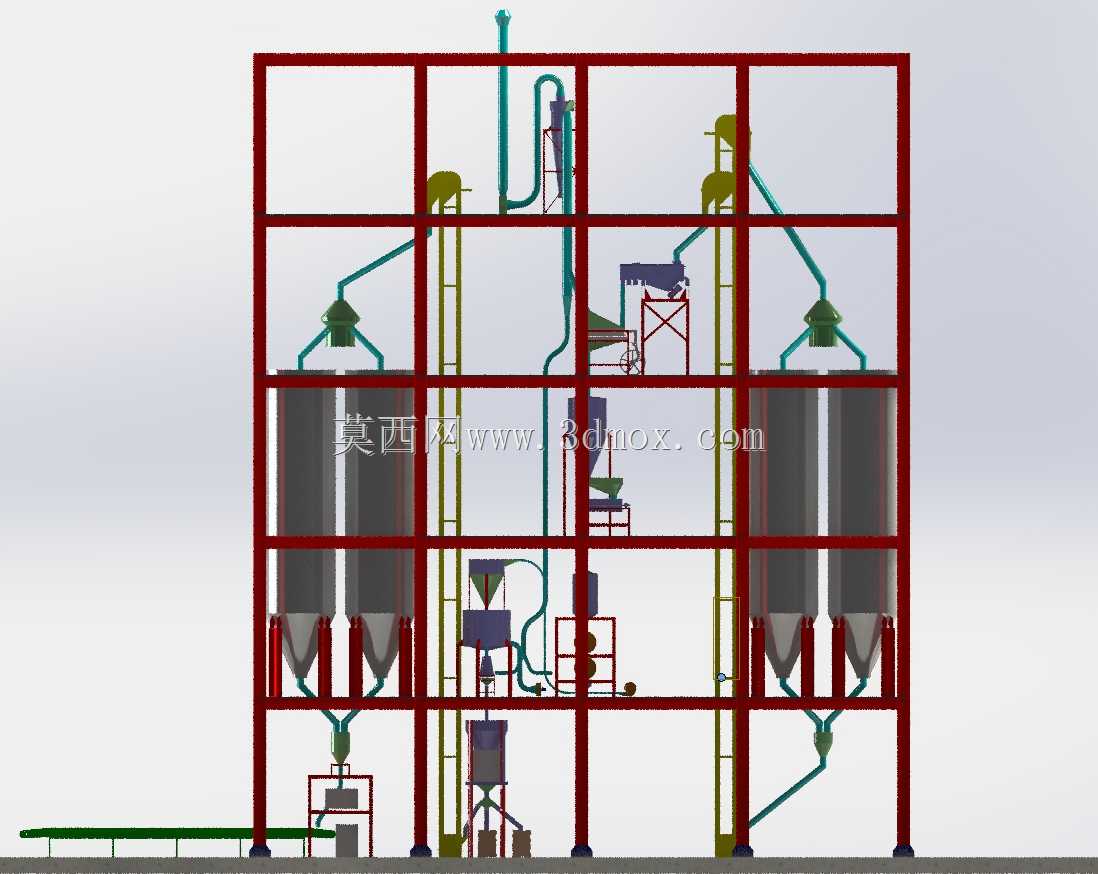

　　无需现场焊接作业，可根据车间场地情况调整平台的长宽尺寸，标准配置下平台总高度为4.2米，操作面距地面高度为2.8米，预留的检修通道宽度不小于0.8米，满足日常设备维护、料仓清理的操作空间需求。料仓与给料机构的连接位置设置快拆式密封法兰，方便定期清理残留物料，避免不同批次物料交叉污染，分料溜槽内壁粘贴超高分子量聚乙烯衬板，降低物料流动过程中的摩擦阻力，减少溜槽磨损的同时避免物料粘壁。设备的操作工位设置在钢架平台中部，操作人员可同时观察料仓料位、称重显示数值与装袋状态，工位旁预留控制箱安装位，可配套接入PLC控制系统实现给料、称重、松袋的全流程自动化运行，也可切换为手动模式应对小批量特殊规格的分装需求。

　　地面层的装袋工位周边设置防滑格栅板，避免洒落的物料堆积导致人员滑倒，立柱底部设置防撞护角，防止转运料袋的叉车碰撞立柱造成结构变形。整套装置的结构受力经过校核，上层平台均布载荷可达到200kg每平方米，完全满足储料仓满载时的承重需求，料仓满载状态下整体结构的最大形变位移不超过2毫米，不会影响称重单元的测量精度。
