立式沉降分离用MSG7沉积设备结构

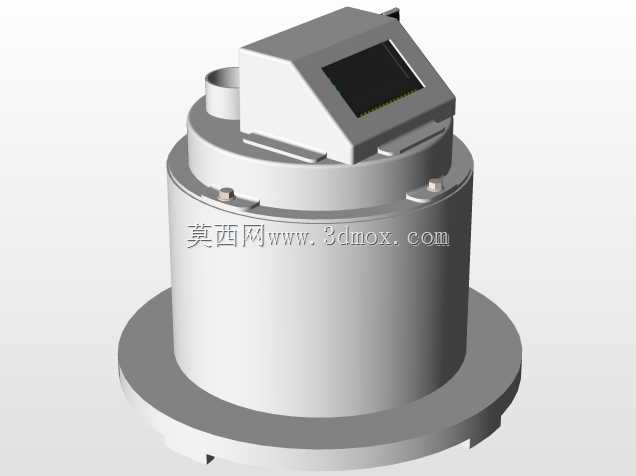

　　该立式沉积设备主要面向选矿、湿法冶金、工业水处理等场景的固液分离工序，用于料浆中固相颗粒的重力沉降浓缩作业，可将低浓度料浆通过重力分层实现上清液溢流与底流浓缩物料的分离，适配中小处理量的工段连续作业需求，也可作为实验室级小试、中试环节的沉降试验载体，为工业级沉降设备的参数标定提供结构参考。设备整体采用立式圆柱罐体作为核心承载结构，底部设置带安装法兰的圆形底座，底座外缘预留均匀分布的螺栓安装孔位，可直接通过地脚螺栓固定于混凝土基础或钢制操作平台上，安装时需保证底座上平面的水平度偏差不超过千分之一，避免内部沉降流场出现偏流影响分离效率。罐体顶部设置倾斜布置的人机交互操作箱，操作箱面板嵌入触控显示模块，可实时接入设备的进料流量、底流浓度、

　　罐内液位等监测信号，操作箱采用倾斜15度的安装角度，适配站立操作时的人眼观察视角，无需操作人员过度俯身或抬头即可完成参数查看与指令输入，操作箱与罐体顶部的连接采用快拆式螺栓固定，后期维护时可快速拆卸检修内部接线与控制元件。罐体顶部一侧设置圆柱形进料管口，管口采用标准法兰连接结构，可直接对接上游来料管路，进料管延伸至罐体内部中上部位置，出料口设置防冲击挡板，避免进料时高速料流直接冲击罐内已形成的沉降层，破坏固相颗粒的沉降梯度。罐体侧壁靠近上沿位置预留溢流口结构，用于排出沉降分层后的上清液，底部设置锥段过渡的底流排出口，可对接后续输送泵将浓缩后的高浓度料浆输送至下一工序。设计过程中重点考量了沉降流场的均匀性，

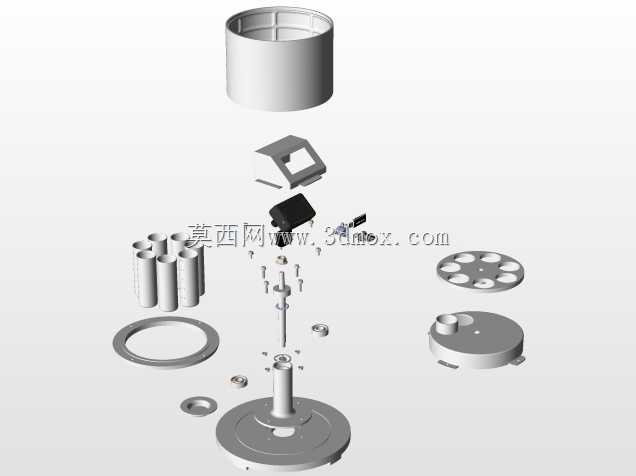

　　罐体内部无突出的加强筋或突兀结构，避免形成局部涡流扰动颗粒沉降路径，圆柱段的高径比经过匹配计算，既保证固相颗粒拥有足够的沉降停留时间，又不会因罐体过高导致整体安装空间占用过大，整体设备的外围安装边界需预留至少600mm的操作维护空间，尤其是操作箱一侧需预留足够的开门检修空间，顶部进料口与溢流口位置需预留管路安装与阀门操作的作业空间。设备的外露部件均做圆角过渡处理，无尖锐棱角，避免现场操作时出现磕碰伤害，罐体外部可根据使用场景需求加装保温层或防腐衬层，适配酸碱类腐蚀性料浆的处理需求，底座与罐体的连接采用满焊结构，焊缝做打磨平滑处理，避免料浆残留造成焊缝腐蚀。从结构建模角度来看，该模型完整还原了设备的外部装配关系，

　　各部件的配合公差符合机械设备装配的通用要求，法兰连接位置的螺栓孔位均采用圆周均布的标准排布，可直接对接标准管路配件，操作箱的倾斜安装结构、罐体与底座的过渡圆弧等细节均做了还原，能够直接用于设备的装配干涉校验、安装布局模拟，也可作为同类沉降设备结构优化的参考基准，帮助设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。
