散料仓储中转厂区成套生产设施布局

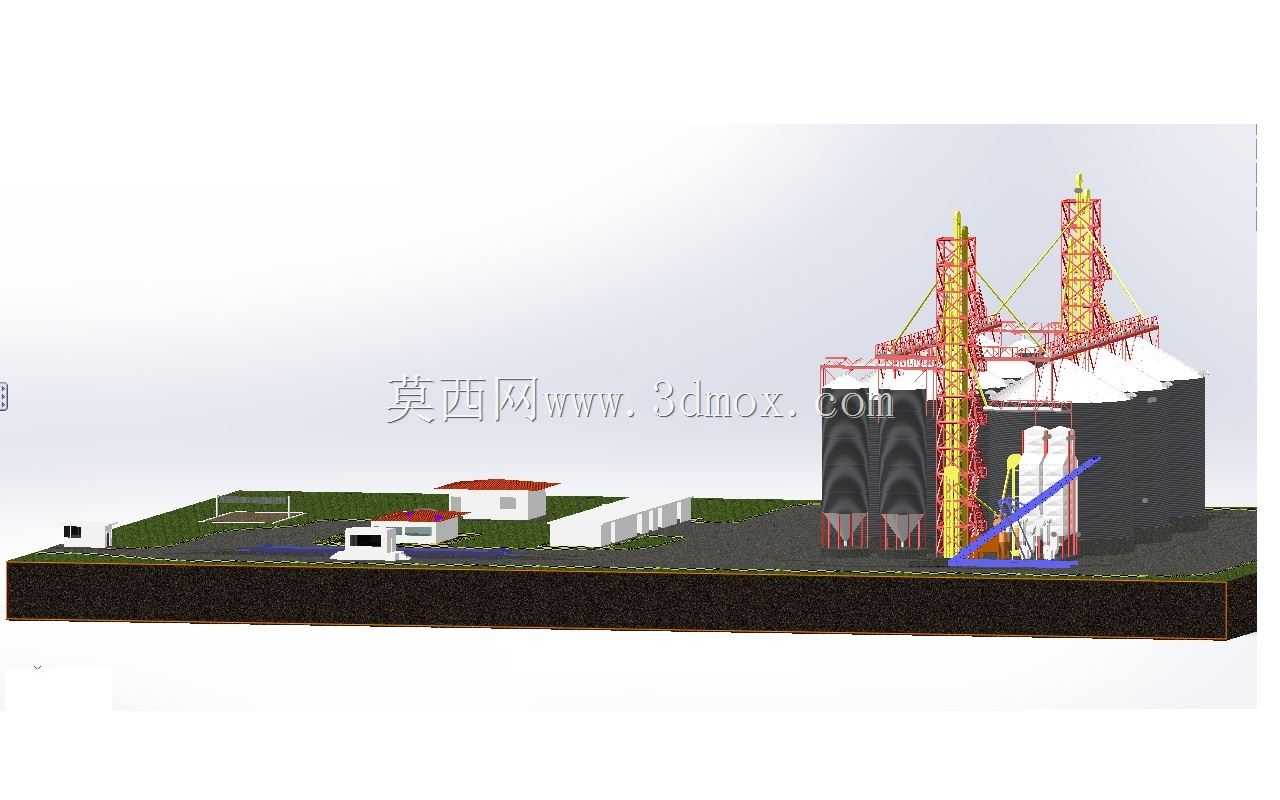

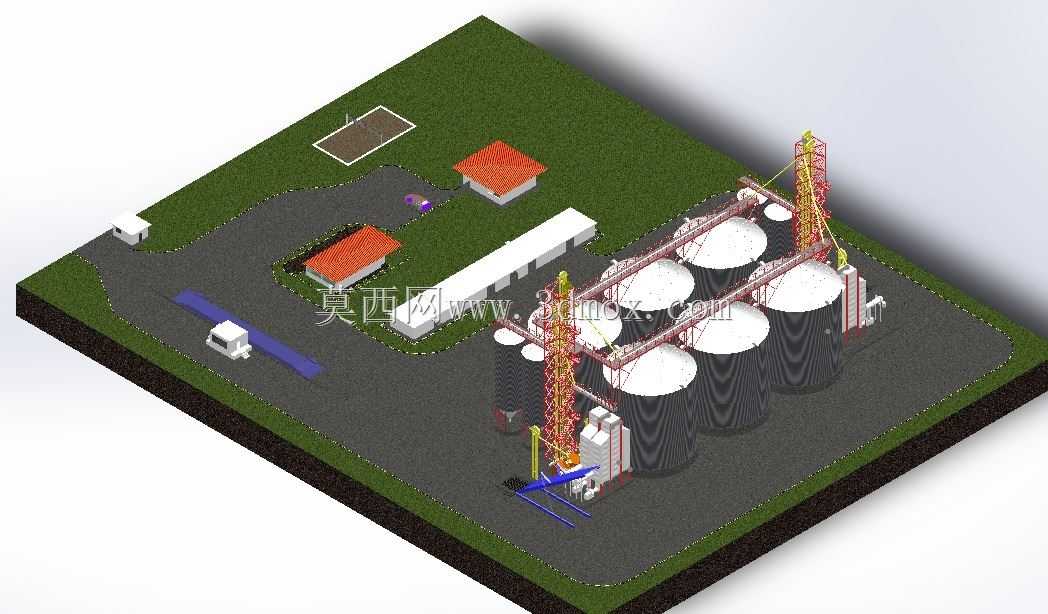

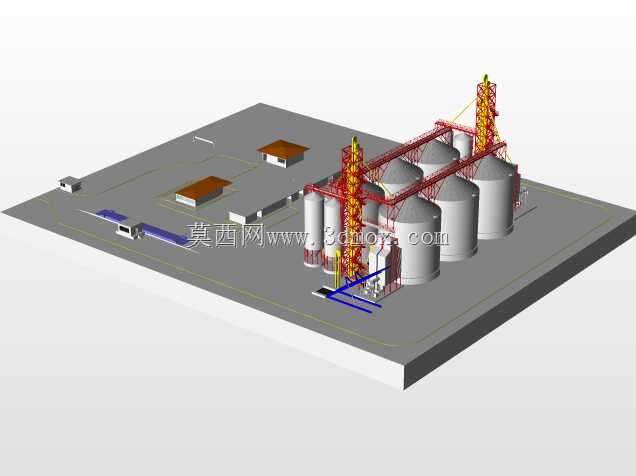

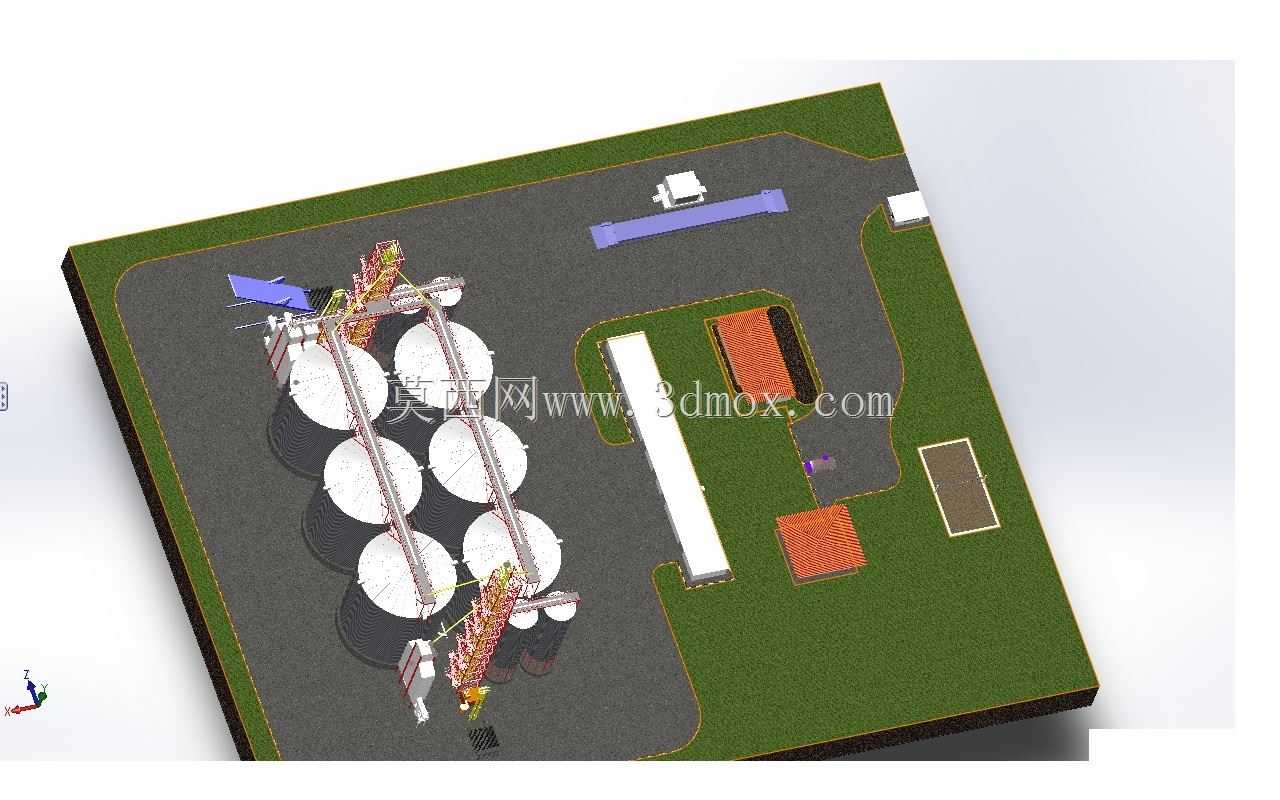

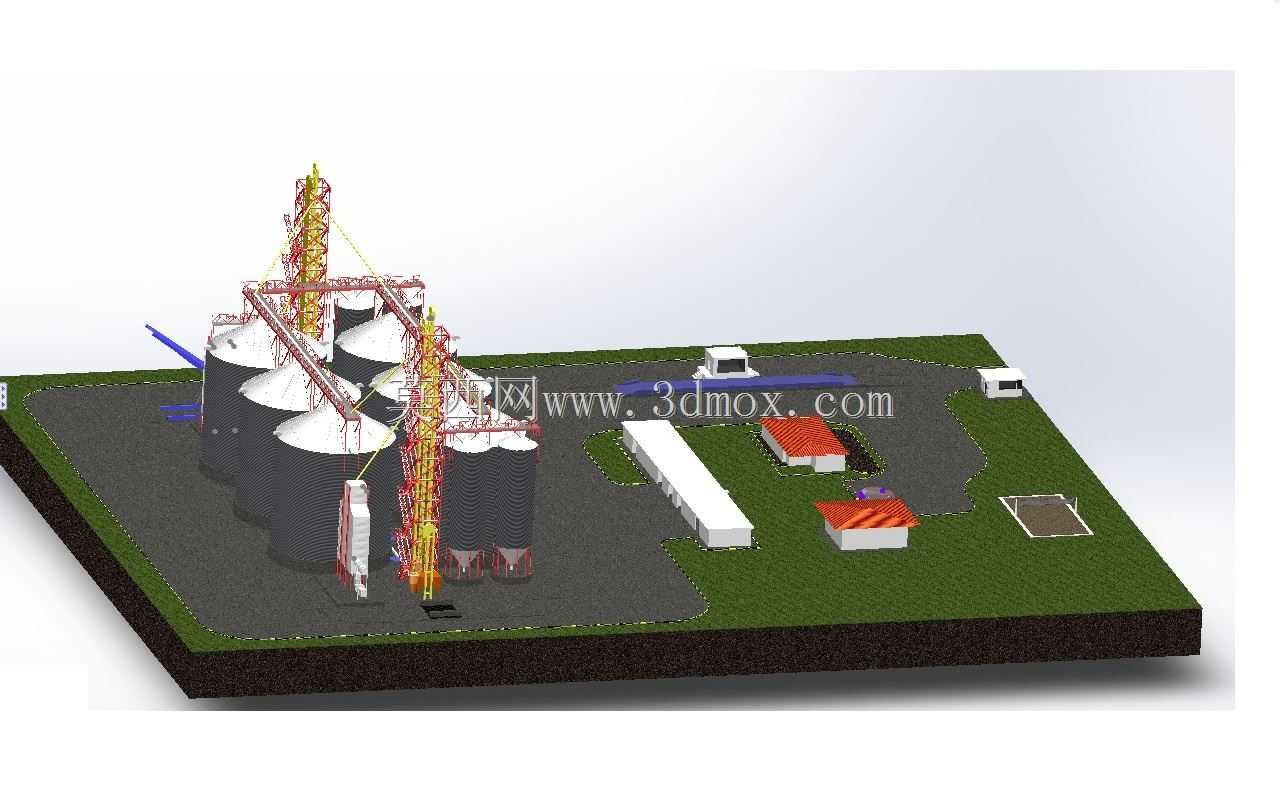

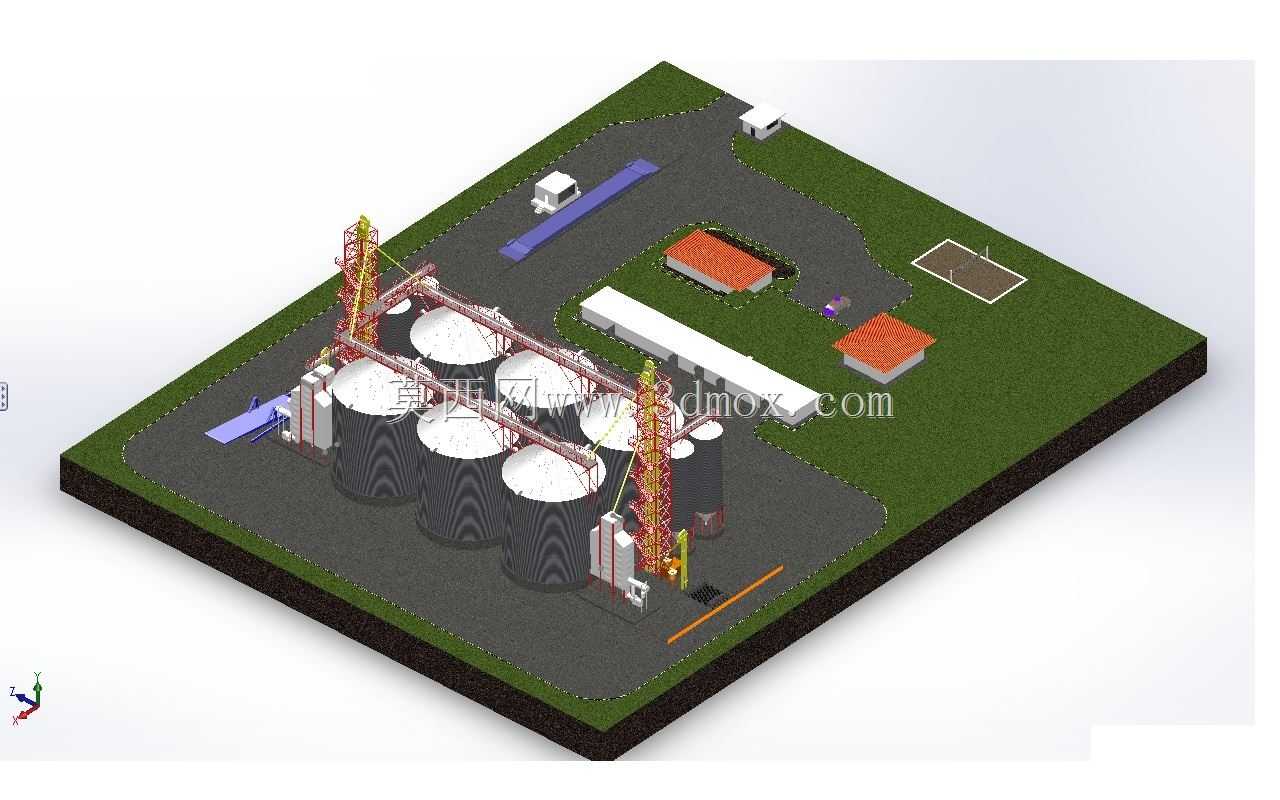

　　这套场站设施的三维布局，核心围绕散状物料的接收、暂存、中转发放全流程搭建，常见于粮食收储、建材原料集散、大宗粉料转运类场站场景。从整体布局来看，场地采用规整矩形硬化地坪作为安装基准面，所有设施的安装边界都预留了足够的检修通道与车辆回转空间，地坪边缘设置的小型附属用房，分别承担现场值守、检斤取样、配电控制的功能，位置避开物料输送的主动线，避免日常作业时的人流与物流交叉。核心存储单元采用多座立式圆筒仓并列排布的形式，筒仓锥底出料的结构设计，能够依靠物料自重完成出料，减少额外的出料辅助设备配置，仓顶设置的密闭通廊将所有仓体连为一体，既可以作为进料输送设备的安装载体，也能方便运维人员定期检查仓顶设备、清理积料。

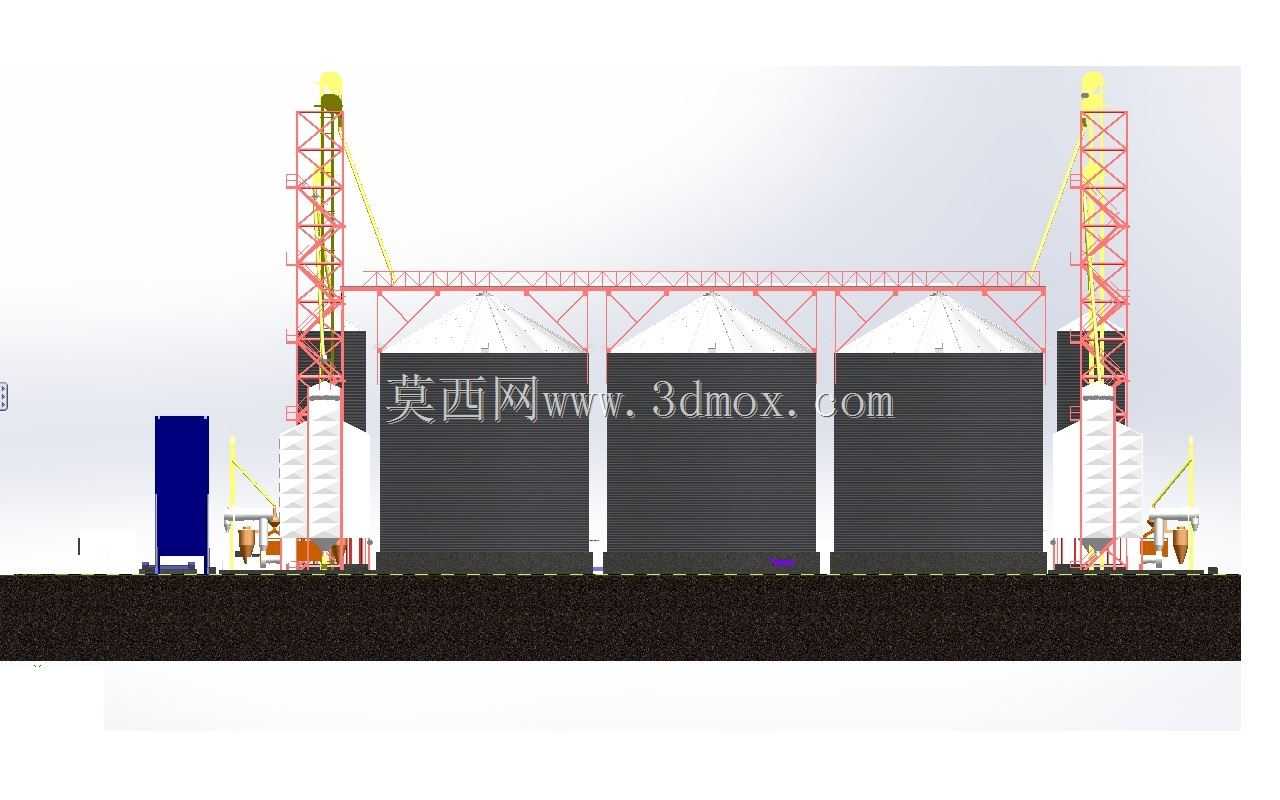

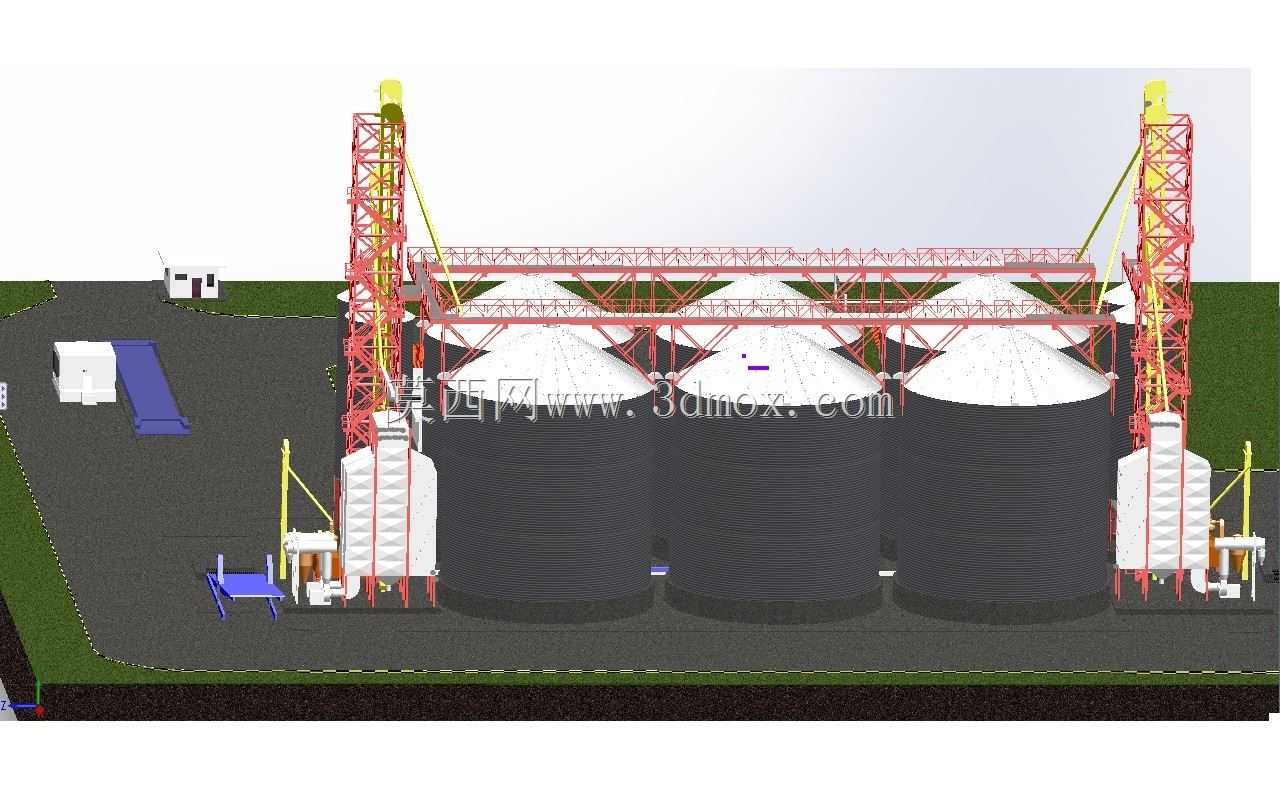

　　两套高耸的提升塔架分别布置在筒仓组的进料端与出料端，塔架采用桁架式结构，在控制整体自重的前提下保证足够的结构刚度，能够承受斗式提升机运行时的动载荷与风载，塔架高度匹配筒仓顶的进料口高度，底部衔接进料输送段，将地面来料提升至仓顶高度后，通过仓顶的横向分配输送机，将物料按需送入不同的筒仓内完成暂存。地面的进料段采用带式输送机布置，输送机两侧设置防护挡板，避免物料撒落，进料端预留了车辆卸料的停靠位，能够适配自卸车的卸料高度，不需要额外设置卸料地坑即可完成来料接收，降低场站的土建施工成本。出料端的塔架下方同样设置横向输送设备，可将筒仓内放出的物料转运至装车点位，完成物料的外运发放。整个布局的管线走向全部沿管架与栈桥敷设，动力线缆、控制线缆、

　　除尘风管道都集中排布，避免在地面明设造成的作业干扰，同时在所有设备的操作侧都预留了不小于1.2米的检修空间，塔架底部设置的爬梯与护笼，满足高空设备的运维通行要求。从设计逻辑来看，这套布局优先考虑了物料输送路径的最短化，从进料到出料的整个输送链路没有多余的折返，能够降低输送过程中的物料损耗与设备能耗，同时多仓并列的设计可以实现不同品类物料的分仓存储，避免混料问题，适配多品类散料中转的使用需求。场地内的道路采用环形布置，重载车辆可以沿环形道路完成进场、卸料、装车、离场的全流程，不需要在场地内掉头，提升日常作业的通行效率。所有室外设备的结构选型都考虑了露天作业的防护需求，电机、传动部件都设置了防雨护罩，钢结构件的连接节点都预留了防腐维护的操作空间，适配长期露天运行的使用工况。
