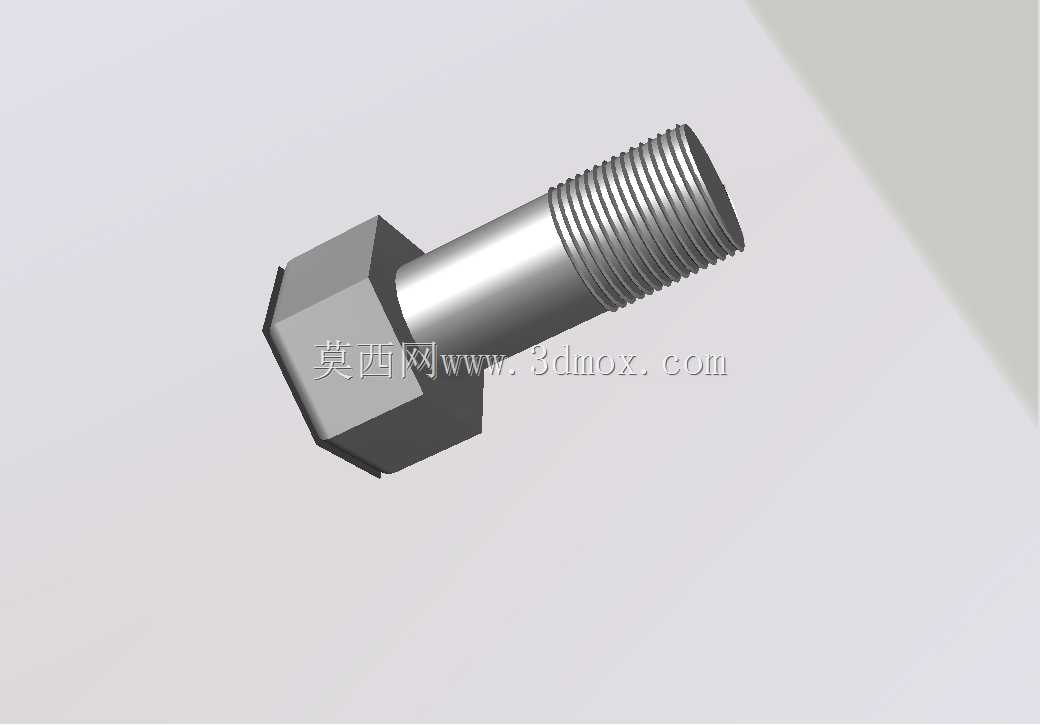

外六角半螺纹紧固螺栓三维结构设计

　　在各类机械装配、钢结构搭建、机电设备组装的现场，这类外六角半螺纹紧固件是出现频率最高的连接构件之一，从普通的机床护板固定、输送线机架拼接，到小型动力设备的壳体锁紧、工装夹具的部件定位，都能见到它的应用身影。和全螺纹螺栓不同，半螺纹结构的光杆段在装配时会直接穿过被连接件的光孔，光杆部分的直径与螺纹大径保持一致的公差配合，当被连接件总厚度小于光杆段长度时，拧紧后光杆段可以承担大部分的径向剪切载荷，避免螺纹牙型在长期受剪过程中出现变形、滑牙的问题，这也是很多承受横向交变载荷的连接位优先选用这类结构的核心原因。

　　从结构设计的细节来看，头部采用标准外六角构型，对应的对边宽度、头部厚度都匹配常规开口扳手、套筒扳手的作业空间，设计时特意在头部与光杆段的衔接位置做了微小的圆角过渡，避免热处理和拧紧作业时出现应力集中导致的头部断裂风险。螺纹段采用普通公制三角螺纹，牙型角60度，螺距匹配对应公称直径的粗牙标准，螺纹收尾处做了合理的退刀结构，既保证螺纹加工的工艺可行性，也能让螺母顺利拧到螺纹根部，实现被连接件的完全压紧。光杆段的表面粗糙度控制在适合装配的区间，既不会因为过于粗糙导致穿入光孔时卡滞，也不会因为表面过于光滑降低必要的摩擦防松性能。

　　实际选型应用时，需要先确认连接位的总夹紧厚度，保证光杆段长度略大于被连接件的总厚度，让螺纹段伸出螺母2到3个牙距，既保证螺纹啮合的强度足够，也不会因为伸出过长干涉其他周边部件。安装边界上，六角头的外接圆直径决定了装配时扳手所需的回转空间，设计装配位时需要在螺栓头部周边预留足够的扳手操作空间，避免出现扳手无法就位、拧紧角度不足导致的预紧力不达标的问题。如果是用于有防松要求的场合，还可以在螺纹段配套弹簧垫圈、双螺母或者螺纹胶使用，不过这类半螺纹螺栓本身的光杆段在被连接件孔内的定位作用，已经能大幅降低连接副的横向窜动，相比全螺纹螺栓的防松表现更稳定。

　　建模过程中，螺纹部分的处理需要兼顾渲染效果和工程实用性，如果是用于装配干涉检查的场景，可以采用简化的螺纹修饰线来降低模型的数据量，提升大装配体的运行流畅度；如果是用于渲染展示、加工工艺演示的场景，则需要构建真实的螺旋扫掠螺纹牙型，还原螺纹的真实几何特征，保证渲染时的光影效果和实际产品一致。头部的六角棱边做了微小的倒角处理，既符合实际冷镦加工的工艺特征，也能避免模型在渲染时出现锐利棱边的失真反光，和实际成品的外观表现保持一致。

　　这类紧固件在不同的应用场景下会搭配不同的表面处理方式，比如普通室内设备用的氧化发黑处理、户外场景用的镀锌钝化处理、腐蚀环境用的达克罗处理，但核心的结构尺寸都遵循统一的标准规范，保证不同厂家生产的同规格产品具备完全的互换性，这也是标准紧固件在工业领域能大规模应用的基础。在做整机三维设计时，这类标准件不需要单独出加工图纸，只需要在明细栏标注对应的规格、强度等级和表面处理要求即可，建模时优先选用标准件库的成熟模型，能大幅提升整机设计的效率，同时减少因为自定义紧固件尺寸导致的采购、装配环节的问题。
