涵道式双旋翼共轴飞行载具结构设计

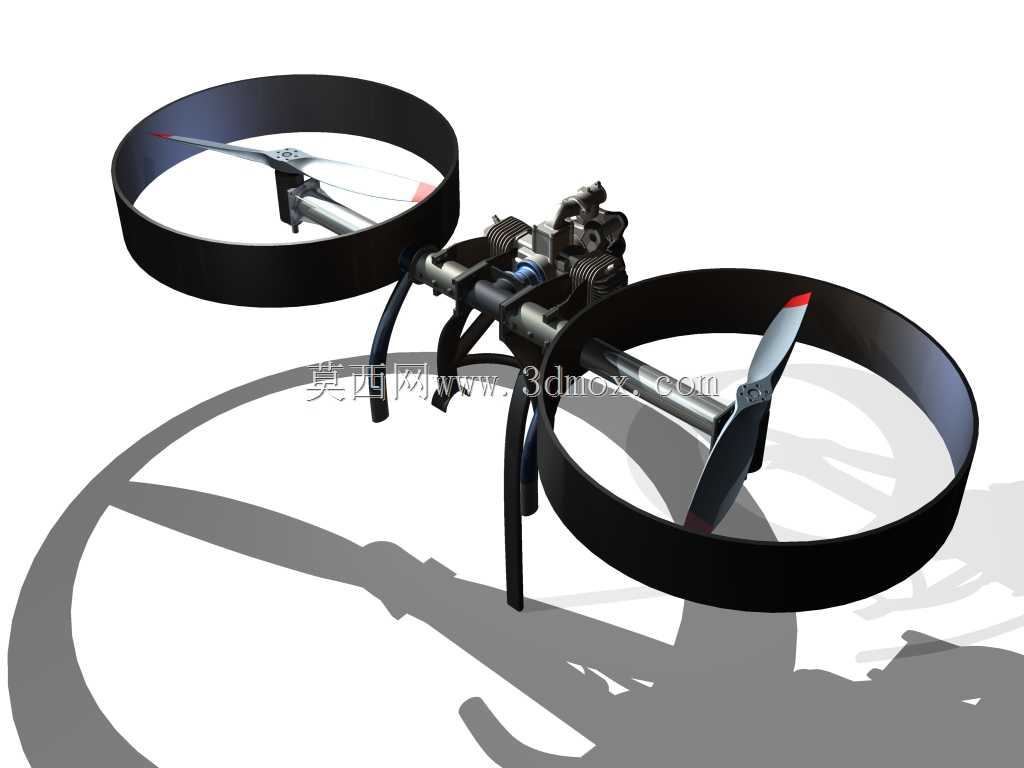

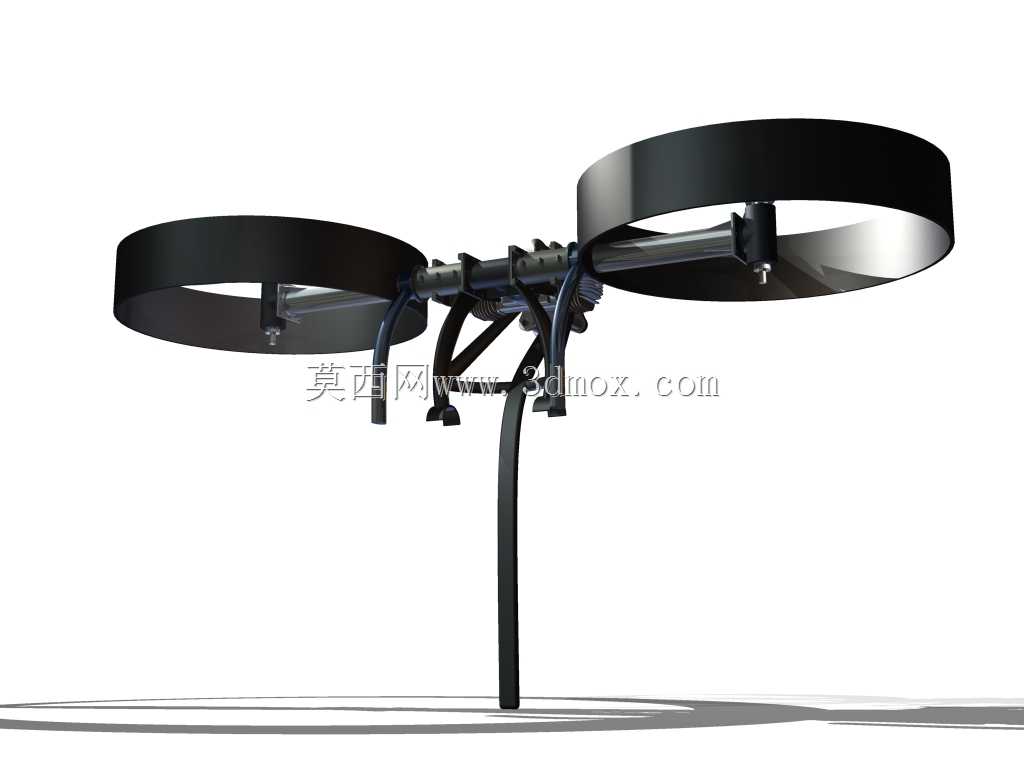

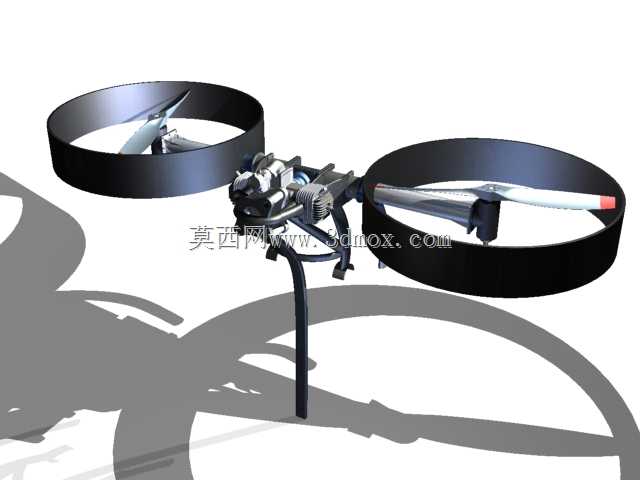

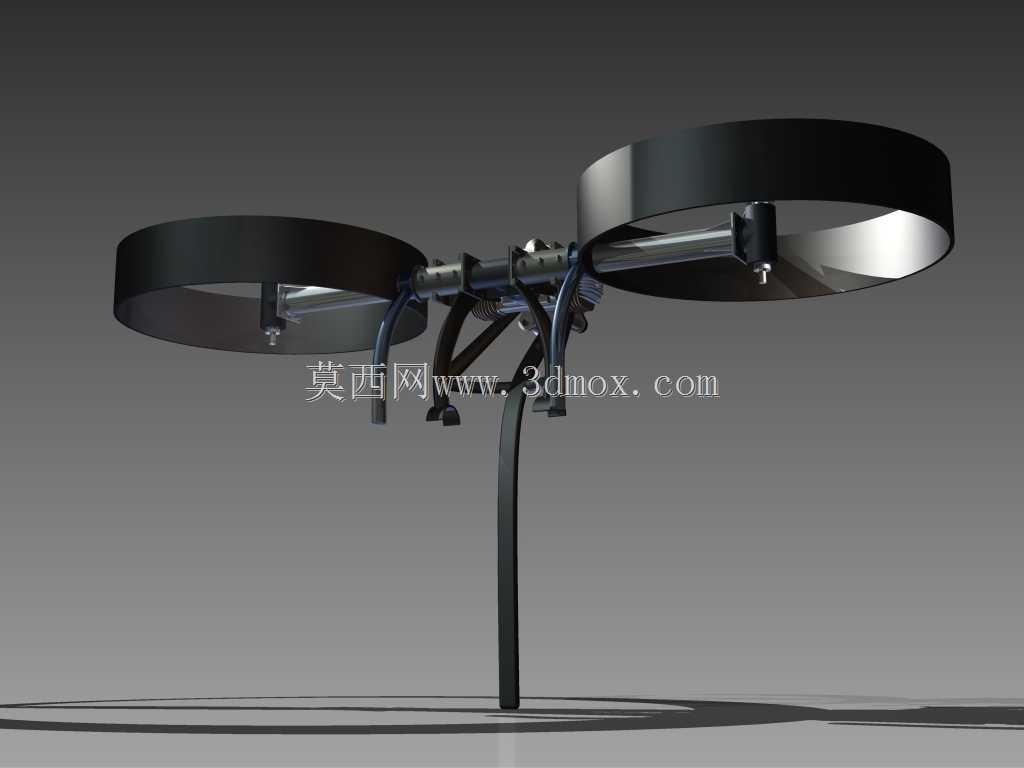

这套双旋翼涵道结构的设计，最初是瞄准低空近距作业场景的需求展开的，区别于常规开放式旋翼的飞行平台，涵道包裹的设计首先解决了旋翼剐蹭障碍物带来的安全隐患，在楼宇巡检、密林作业、室内狭小空间探测这类场景下，开放式旋翼很容易因为触碰墙面、树枝导致桨叶断裂甚至坠机，涵道环框本身可以作为第一道防护结构，同时还能约束旋翼滑流的扩散，提升悬停状态下的气动效率。从结构布局来看，两个旋翼单元横向布置在支撑横臂两端，横臂中部是动力与传动的安装基座，下方的立式支撑杆是整机的主承力结构，既可以作为地面测试时的固定支撑，也能拓展挂载任务载荷的安装接口，比如搭载摄像模组、气体检测传感器或者小型作业末端。设计过程中首先平衡了两个旋翼的间距边界，间距过小会导致两个旋翼的下洗流互相干扰，降低升力输出效率，间距过大则会增加横臂的弯矩负载，提升结构重量，最终选定的旋翼中心距刚好匹配涵道外径的1.2倍，既保证滑流干扰控制在5%以内，也让横臂的截面尺寸可以控制在合理范围，不用额外增加加强筋就能满足起降和机动过程的强度要求。涵道本身采用薄壳式结构设计，环向做了等强度的壁厚渐变，靠近旋翼安装位的区域壁厚稍大，用来承接桨毂传递的振动载荷，涵道唇口做了圆弧过渡，避免气流在唇口位置产生分离涡流，降低悬停时的气动噪音。支撑横臂和主立杆的连接位置采用了三角加强筋布局，三个斜向支撑臂分别承接横臂的竖向弯矩和横向扭矩，避免机动飞行时连接位置出现应力集中。旋翼的安装座预留了倾角调节余量，可以根据实际飞行控制的需求，微调旋翼的倾转角度，配合飞控系统实现姿态调整，不需要额外加装复杂的倾转机构就能完成航向、俯仰方向的控制。主立杆的底部设计了标准的法兰安装接口，既可以固定在测试台架上完成地面动力测试、拉力标定，也可以快速适配不同的起落架结构或者任务挂载，安装边界的尺寸参考了通用工业载荷的安装标准，能兼容多数常规的机载设备安装孔位，不需要额外做转接件就能完成拓展。整套结构的重量分配做了严格的重心配平，两个旋翼单元的重量差控制在2g以内，横臂和主立杆的连接点刚好落在整机重心的竖直线上，避免飞行过程中出现额外的配平阻力。涵道内壁和旋翼桨尖的间隙控制在3mm，这个间隙既可以避免加工和装配误差导致桨尖碰擦涵道内壁，也能最大程度利用涵道的气动增益，提升旋翼的升力系数，相比同尺寸的开放式旋翼，这套涵道双旋翼结构在相同功率输入下，悬停升力可以提升15%左右，同时气动噪音降低8分贝以上，非常适合对噪音敏感的城市低空作业场景。
