深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支承部件，这款滚珠轴承的三维结构完全按照实际工业应用的装配逻辑搭建，可直接用于设备装配干涉校验、运动仿真演示以及非标设备的选型参考。日常做输送线辊筒、小型电机输出轴、机床进给轴、农机传动箱的结构设计时，这类轴承是出现频率最高的标准支承件，它的核心作用是在轴与轴承座之间建立低摩擦的滚动摩擦副，避免轴颈与座孔直接接触产生滑动磨损，同时将轴系的运转精度控制在设计允许的范围内，保证传动部件的同轴度与运转平稳性。

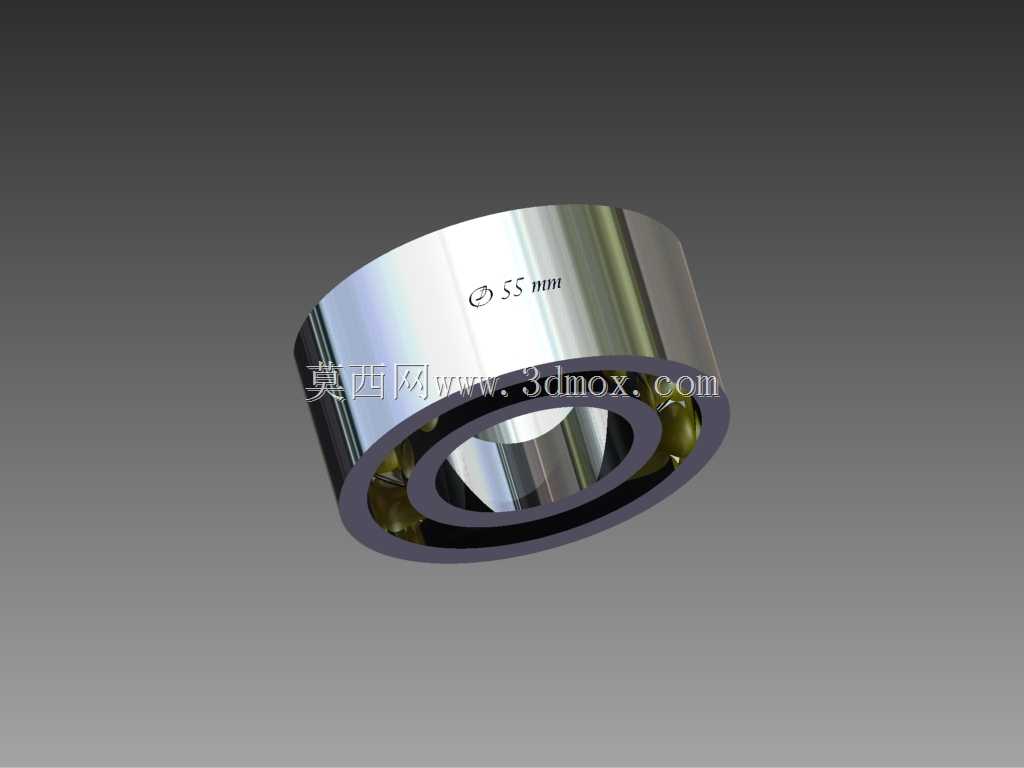

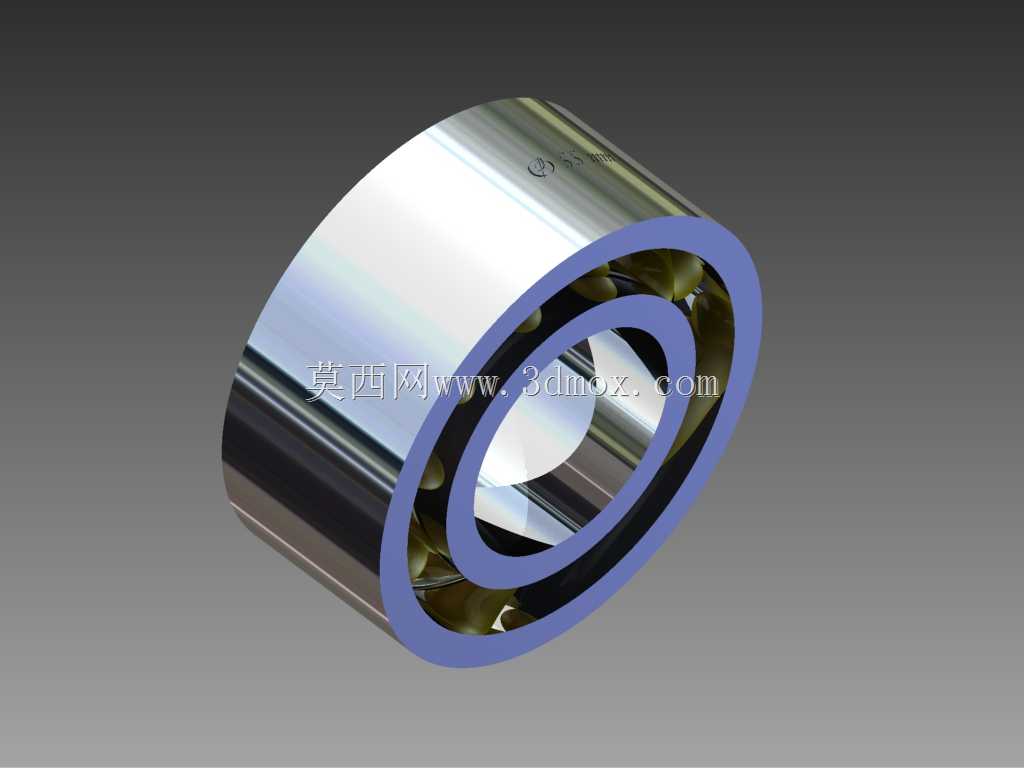

　　从结构设计逻辑来看，这款轴承采用最经典的深沟球构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中严格遵循了滚动轴承的装配约束关系：内圈的外侧滚道与外圈的内侧滚道曲率完全匹配，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以自由滚动同时不会出现卡滞；保持架采用兜孔结构均匀分隔每一颗钢球，避免钢球之间直接接触产生摩擦损耗，建模时特意还原了保持架与钢球之间的合理间隙，完全符合实际装配的公差要求，不会出现过定义或者干涉的问题。很多新手建模时容易忽略滚道的曲率匹配，要么把滚道做的过深导致钢球卡死，要么间隙过大导致承载能力不足，这个模型里的滚道参数完全参照通用深沟球轴承的接触角设计，纯径向承载时接触角为零，可承受一定量的双向轴向载荷，能够适应多数常规工况的轴系支承需求。

　　做设备选型时，安装边界尺寸是必须优先确认的参数，这个模型的尺寸链完全按照通用轴承的安装规范搭建：内圈内径是与轴颈配合的安装面，采用基孔制配合公差，建模时预留了合理的配合面参考基准，方便设计人员直接匹配对应直径的轴段；外圈外径是与轴承座孔配合的安装面，采用基轴制配合公差，座孔的安装挡肩高度做了明确的结构示意，避免挡肩过高影响轴承拆卸或者过低导致定位失效；轴承的宽度尺寸对应轴上的安装跨距参考，内圈的挡肩高度也做了符合标准的结构设计，保证轴用挡圈或者轴肩可以可靠顶紧内圈端面，不会出现运转过程中内圈跑圈的问题。很多现场设备出现轴承早期失效，往往不是轴承本身质量问题，而是安装边界设计不合理，比如挡肩圆角大于轴承倒角导致安装不到位，或者配合过盈量过大导致轴承游隙消失，这个模型里特意还原了内圈、外圈两端的倒角结构，能够直观给设计人员提示安装时的避让尺寸，避免出现装配干涉。

　　从实际应用场景来看，这类滚珠轴承的适用覆盖范围极广，小到家用风扇的电机支承、办公设备的辊轴传动，大到工业减速机的输入输出轴、输送设备的托辊支承、工程机械的辅助传动机构，只要存在中低转速、中等载荷的旋转支承需求，这类深沟球轴承都是性价比最高的选择。建模过程中没有做多余的结构简化，钢球的排布数量、保持架的兜孔位置都完全对应实际产品的结构，做运动仿真时可以直接添加接触约束，模拟钢球在滚道内的滚动状态、保持架的随动状态，能够直观展示轴承运转时的内部运动逻辑，对于刚接触机械结构设计的人员来说，也可以通过这个模型理解滚动轴承的减磨原理：相比滑动轴承，滚动轴承的摩擦系数仅为滑动轴承的1/10到1/100，启动阻力小，运转精度稳定，而且润滑维护简单，采用脂润滑时可以做到长期免维护，非常适合通用工业设备的设计选型参考。

　　在做三维装配设计时，这个模型可以直接导入到各类设备的总装配体中，不需要额外调整结构，安装基准面、配合面都做了清晰的特征区分，设计人员可以直接通过配合约束将内圈与轴绑定、外圈与轴承座绑定，快速完成轴系的支承结构搭建。同时模型还原了轴承的金属外观质感，内圈外圈的磨削面、钢球的高光面、保持架的非金属质感都做了区分，做设备渲染展示时也能直接使用，不需要额外调整材质参数。需要注意的是，这类轴承不适合承受过大的冲击载荷，也不适合在转速极高的精密主轴场景使用，选型时需要根据实际载荷、转速、工作温度匹配对应的游隙组别与润滑方式，这个模型的结构可以作为基础构型，设计人员可以根据实际工况需求调整尺寸参数，衍生出不同规格、不同密封形式的轴承结构，比如添加两侧的防尘盖或者密封圈，就可以变成防尘型或者密封型轴承，适应多粉尘、有油污的工作场景。
