跳跃式旋转间歇传动机构结构设计

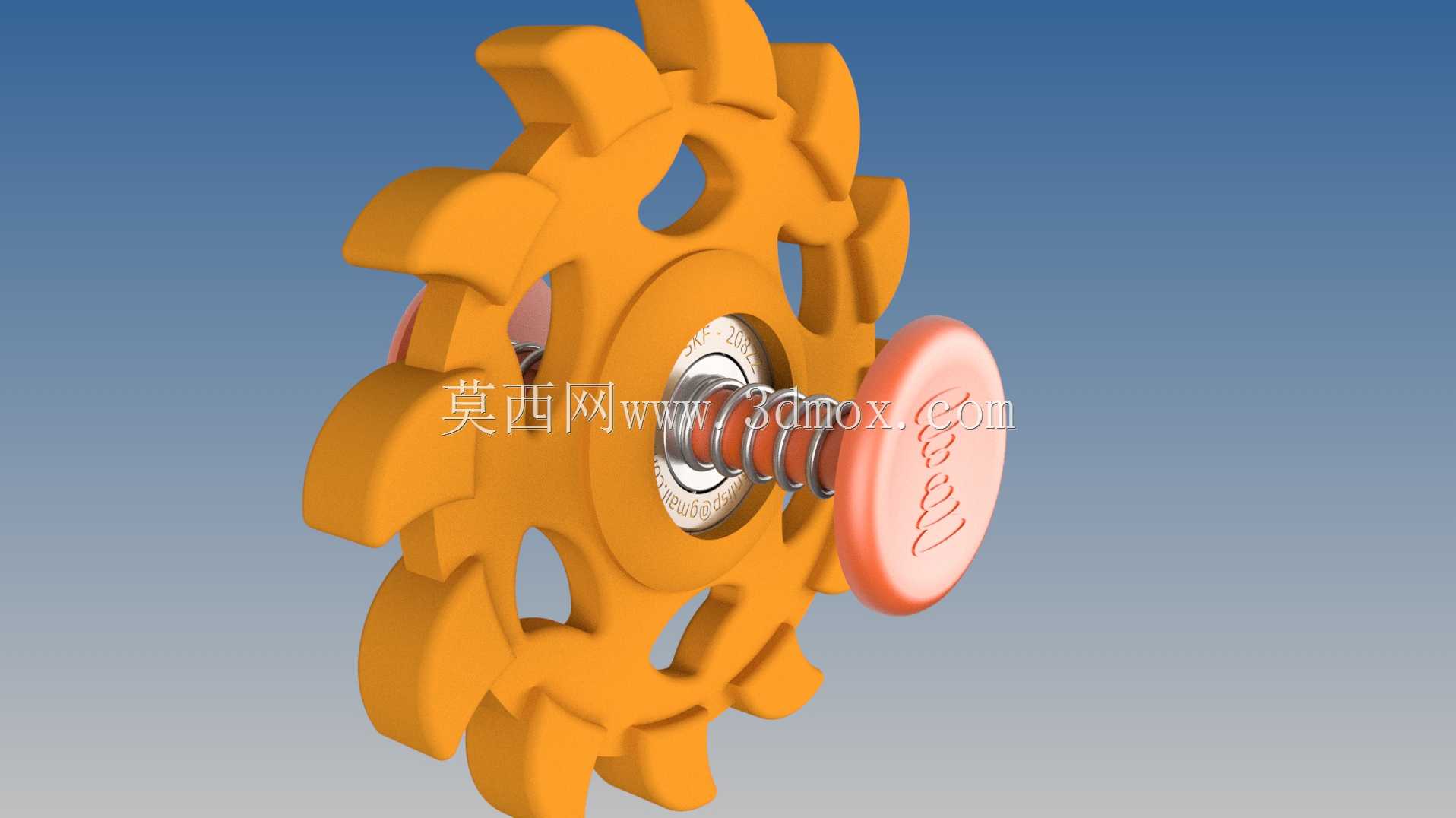

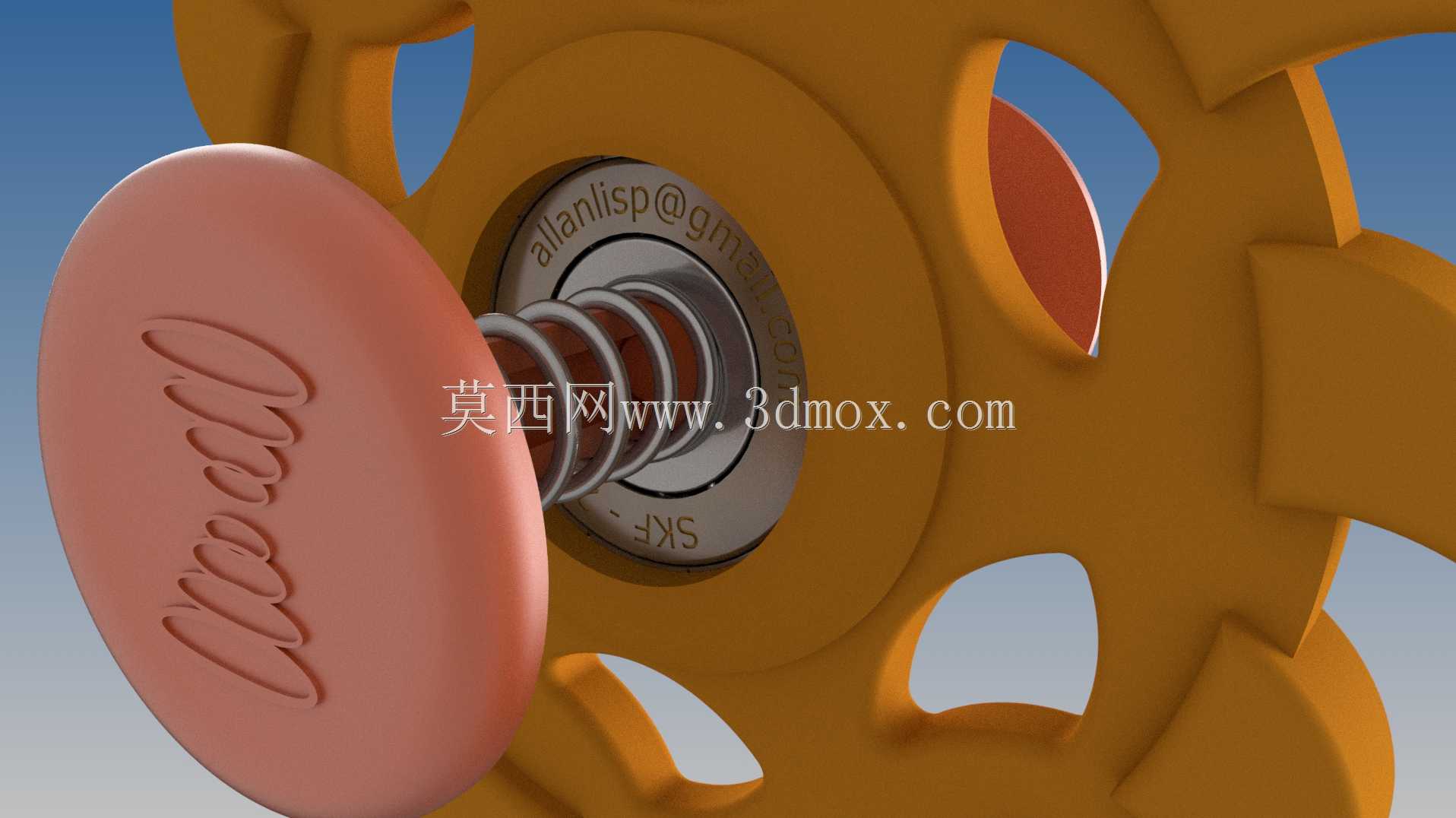

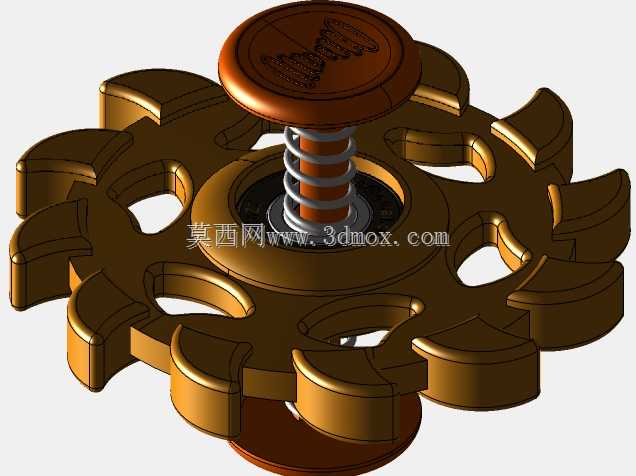

　　该跳跃式旋转机构属于间歇传动类机械结构，核心功能是将输入侧的往复直线位移转化为输出轮的定角度步进旋转，常见于小型创意机械装置、教学演示教具、轻载间歇送料工位的传动环节，尤其适合需要低转速、大转角步进、无复杂电控介入的简易传动场景，相比槽轮、棘轮等传统间歇机构，该结构依靠弹性件复位与轮廓啮合实现跳步动作，运行冲击更小，空载状态下运行噪音更低，适合对传动平稳性有基础要求、负载扭矩不超过2N·m的轻载工况。从结构组成来看，整套机构包含带特殊轮廓齿形的输出星轮、端面带压头的滑动推杆、复位压缩弹簧、内嵌深沟球轴承的支撑轴系几个核心部分，输出星轮的齿槽轮廓经过特殊修型，每个齿槽对应一次步进动作的转角，齿面导入段做了圆弧过渡处理，

　　避免推杆压头进入啮合位置时出现卡滞或刚性撞击；推杆部分的压头采用非金属耐磨材质，与齿槽接触的端面做了球面修型，可补偿小范围的安装同轴度误差，降低装配精度要求。设计过程中首先明确了单步转角的参数要求，通过调整星轮的齿数可实现不同的步进角度，本次结构采用6齿星轮设计，单步推进对应60度转角，可根据实际使用需求更换不同齿数的星轮调整步进量，无需改动其余支撑结构。复位弹簧的选型经过刚度校核，弹簧预压缩量设置为总行程的15%，既保证推杆完成推程后能快速复位脱离啮合，又避免弹簧刚度过大导致输入侧需要提供过大的推压作用力，弹簧两端分别抵靠在推杆轴肩和轴承座端面，导向段长度覆盖弹簧全压缩行程的80%，防止弹簧受压时出现侧向屈曲。

　　支撑轴系采用内嵌式深沟球轴承设计，轴承内圈与星轮中心轴过盈配合，外圈与安装基座的轴承孔过渡配合，轴端设置轴用挡圈限制轴向窜动，整套轴系的径向跳动量可控制在0.02mm以内，保证星轮旋转过程中齿槽与推杆压头的啮合间隙稳定。安装边界方面，整套机构的安装基面为平面结构，基座上预留4个M4螺纹安装孔，孔位呈矩形分布，横向中心距62mm，纵向中心距48mm，可直接固定在厚度不小于5mm的安装平板上；输入推杆的轴线与星轮端面的垂直距离为18mm，推杆的有效工作行程为12mm，推程终点位置压头与齿槽底部预留0.5mm间隙，避免过压导致结构卡滞；星轮的最大外圆直径为120mm，轴向总厚度为22mm，

　　安装时需保证星轮齿侧与基座侧壁预留不小于3mm的间隙，防止旋转过程中出现剐蹭。实际应用中，该机构可搭配小型直线驱动件如电磁铁、微型气缸作为输入动力，无需复杂的运动控制程序，只要给驱动件提供通断信号即可实现定角度步进输出，在小型物料分拣工位、创意动态摆件、教学实验平台中都有较高的适配性；结构中所有运动副均采用开放式润滑设计，日常维护仅需定期在齿面接触位置、推杆导向面、轴承位置涂抹少量润滑脂即可，维护成本极低。设计时特意将推杆的导向段长度设置为直径的2.5倍，保证推杆往复运动过程中不会出现偏摆，压头与齿槽的啮合位置偏差可控制在0.1mm以内，即使在长期往复运行的工况下，也不会出现偏磨导致的传动精度下降问题；星轮的齿根位置做了R2的圆角过渡，降低应力集中系数，在频繁冲击载荷下的结构疲劳寿命相比直角齿根结构提升40%以上，适合长期连续运行的轻载工位。
