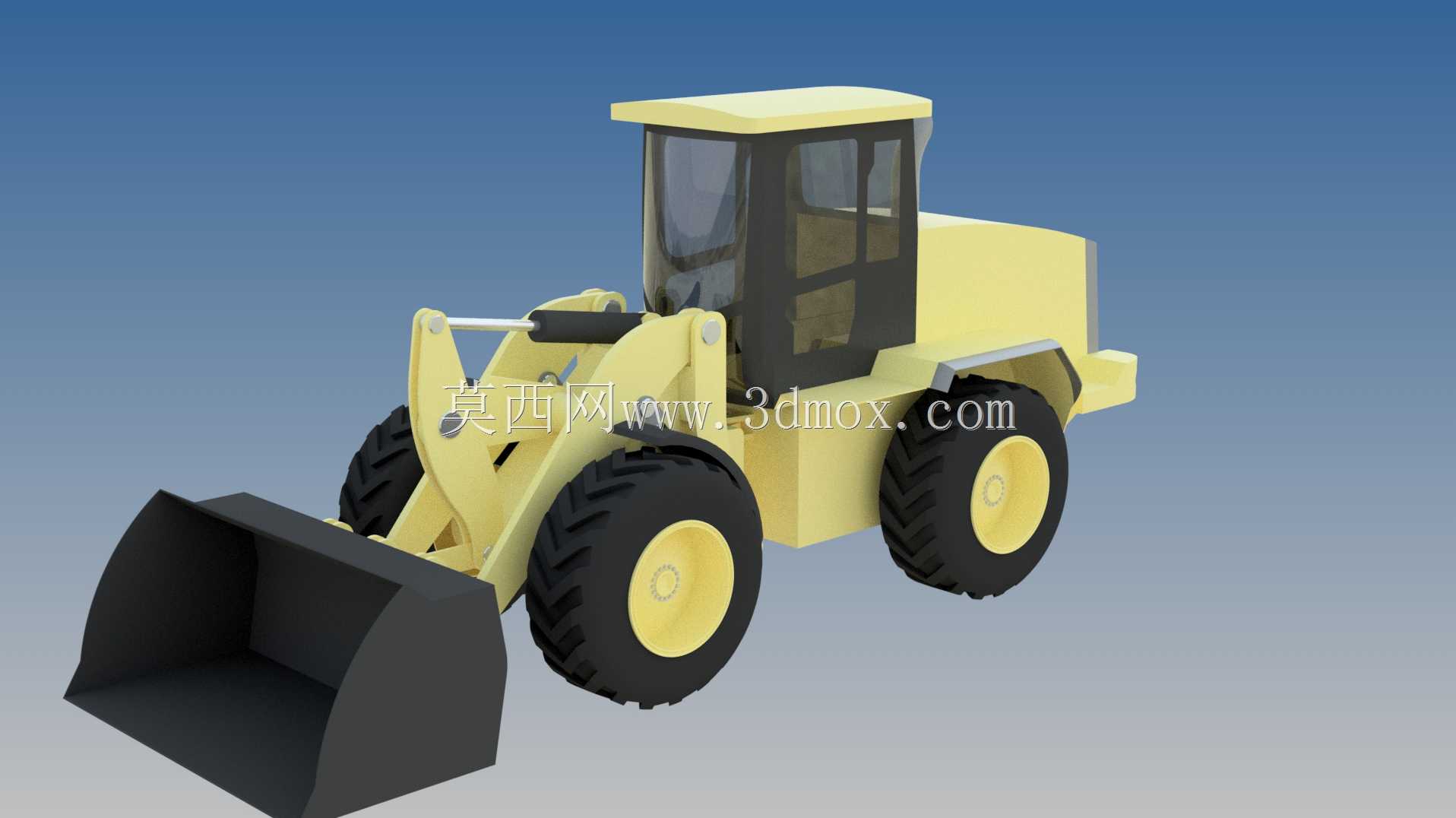

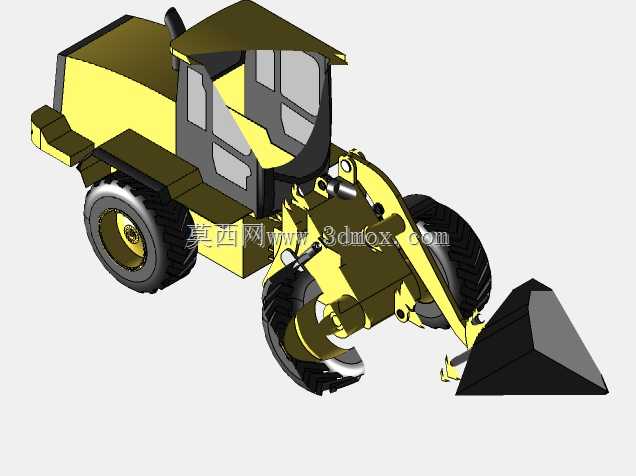

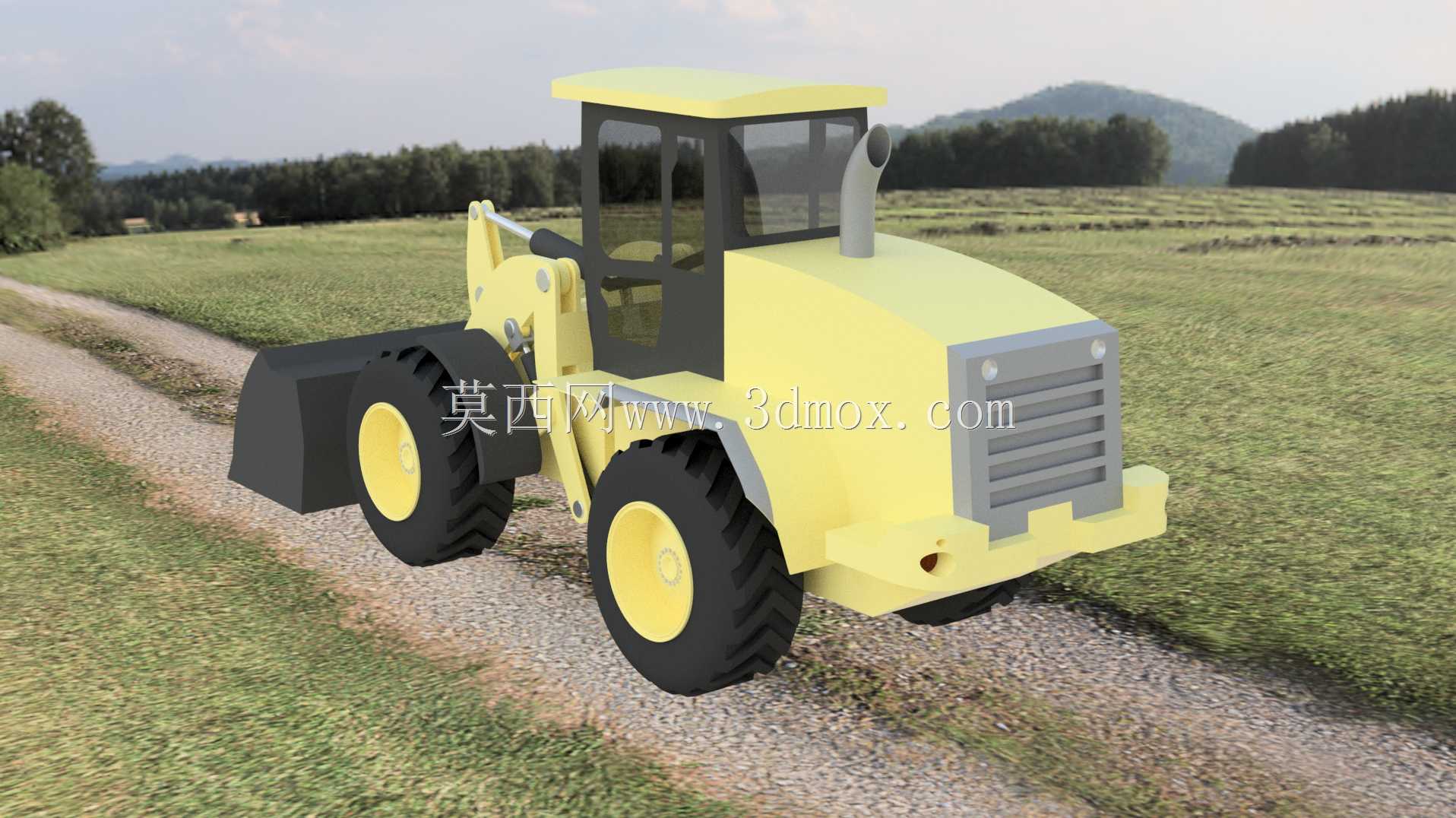

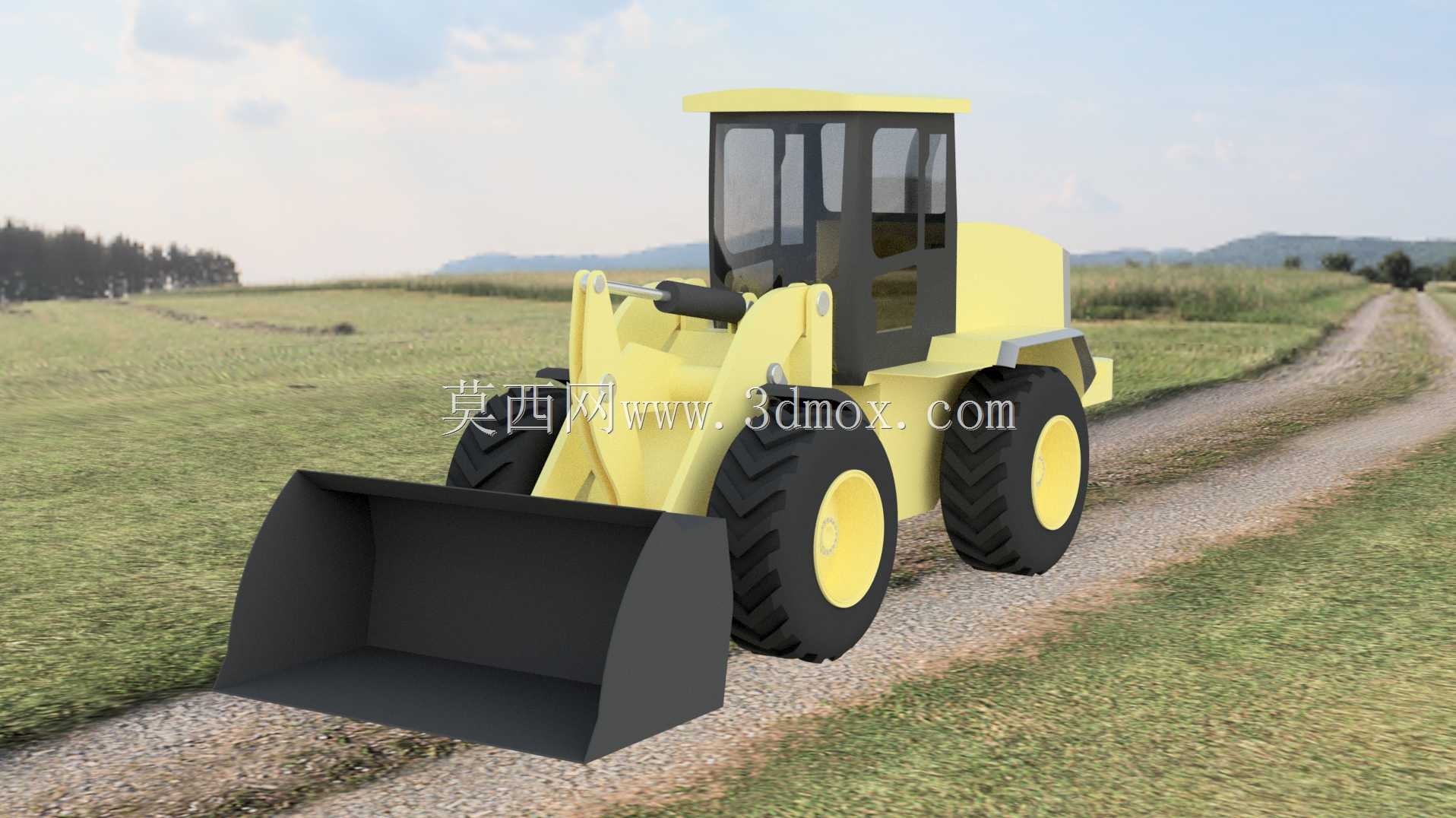

小型轮式装载机整机结构三维设计

　　这款小型轮式装载设备的三维结构设计，核心围绕狭小场地的散料转运作业需求展开，不同于大吨位矿用装载机的重载取向，该机型的设计边界首先锚定了市政养护、厂区物料倒运、小型基建工地、农林场物料装卸这类对设备转弯半径、通过性有明确要求的场景，整机行走机构采用四轮驱动布局，搭配大花纹深沟槽工程轮胎，在非硬化铺装的泥泞、碎石路面也能提供足够的抓地力，避免作业时出现打滑陷车的问题。

　　从结构布局来看，驾驶室采用框架式窄体设计，在保证操作人员前方视野完全覆盖铲斗作业区域的前提下，尽可能压缩整机宽度，让设备能够通过宽度有限的厂区通道、乡村便道，驾驶室的玻璃安装边界做了内收处理，避免在狭窄区域作业时玻璃被周边障碍物剐蹭，内部操作空间的建模完全按照人机工程尺寸设定，操纵杆、踏板的布置位置匹配常规成年人坐姿下的肢体活动范围，减少长时间作业的操作疲劳。工作装置采用前置反转六连杆机构，这种结构的铲斗收斗角度更大，在转运散状物料时不容易出现撒漏，动臂的铰接点位置经过反复校核，既保证了最大卸载高度能够满足普通自卸货车、农用运输车的货厢高度要求，也兼顾了铲斗下挖时的深度，能够直接清理地面堆积的浮土、砂石，不需要额外搭配人工清理。

　　铲斗部分采用耐磨钢板的焊接结构设计，斗刃部分做了加厚处理，切削角的设定适配插入料堆的受力角度，作业时不需要过大的推力就能让铲斗顺利插入松散物料堆，斗体的容积匹配整机的额定载重，避免超载作业对液压系统、行走机构造成过载损伤。动力舱布置在驾驶室后方，整机重心经过配平计算，在铲斗满载举升到最高位置时，整机的纵向稳定系数满足工程作业安全要求，不会出现前倾失稳的风险，动力舱的外罩做了可拆卸的结构建模，预留了足够的维修操作空间，日常保养时可以快速打开外罩完成滤芯更换、油液检查、管路紧固等操作。

　　液压系统的管路布置沿着动臂、车架的内侧走线，所有管路的弯曲半径都符合液压油管的安装要求，避免出现过小弯折导致的油路阻力过大、油管过早疲劳损坏的问题，管路接头的位置都预留了扳手操作空间，后期更换管路时不需要拆解周边过多的结构件。前后车架采用铰接式连接结构，转向时通过铰接点的转动实现小半径转弯，转弯半径比同吨位的整体式车架设备小近三分之一，在狭小的厂区车间、仓库内部也能灵活转向调头，不需要预留过大的回转空间。

　　整机的外形尺寸设定严格参考小型工程设备的通行标准，整机高度控制在常规农用限高杆的通行范围内，能够直接通过乡村道路、厂区出入口的限高设施，不需要额外调整结构。行走系统的轮距设定匹配轮辋与轮胎的安装边界，轮胎与车架侧板、轮罩之间预留了足够的跳动间隙，在颠簸路面行驶时轮胎不会与周边结构发生剐蹭干涉。制动系统采用四轮鼓式结构，制动管路沿着车架纵梁布置，制动响应速度满足短途转场、作业时的制动距离要求，驻车制动机构直接作用在传动系统输出端，在坡道停车作业时能够提供足够的制动力，避免设备出现溜车风险。

　　在细节结构的建模上，所有的铰接销轴都预留了润滑脂注油通道，日常保养时可以直接通过注油嘴完成销轴部位的润滑，减少铰接部位的磨损，延长设备的使用寿命。爬梯、扶手的布置位置匹配人员上下车的动作路径，扶手的安装高度符合安全规范要求，人员上下设备时能够稳定抓握，避免滑倒跌落。整机的外覆盖件采用冲压成型的曲面结构，既保证了外观的流畅性，也通过曲面结构提升了覆盖件的结构刚度，不需要额外增加过多的加强筋就能减少作业时的共振异响。
