锥形网格联轴器结构设计方案

　　在各类工业传动系统的轴系连接场景中，联轴器是承担扭矩传递、补偿安装偏差的核心基础部件，锥形网格联轴器作为金属弹性元件联轴器的细分类型，常被应用在中等载荷、存在一定冲击振动的传动工况中，比如通用输送设备的动力输出端、中小型机床的进给传动链、轻工包装机械的主传动连接位置，这类场景往往不具备极高的同轴度安装条件，同时传动过程中存在负载波动，需要连接部件具备一定的缓冲吸振能力，同时保证扭矩传递的可靠性。

　　从实际功能特性来看，这款锥形网格联轴器的核心弹性元件为锥形排布的金属网格结构，和传统的直齿式、膜片式联轴器不同，锥形网格的结构形态可以在径向、角向、轴向三个维度提供补偿余量，当主动轴和从动轴存在安装时的同轴度偏差，或是运行过程中因为机架变形、轴承磨损带来的轴系偏移时，金属网格可以通过自身的弹性形变吸收偏移量，避免额外的附加载荷作用在轴和轴承上，延长整套传动系统的易损件寿命。金属网格的接触形式为多段线接触，在传递扭矩时，载荷会均匀分布在多组网格条上，相比单点接触的弹性元件，抗冲击能力更强，遇到瞬时过载时，网格的微形变可以缓冲峰值扭矩，避免传动链上的齿轮、轴类零件出现冲击断裂。

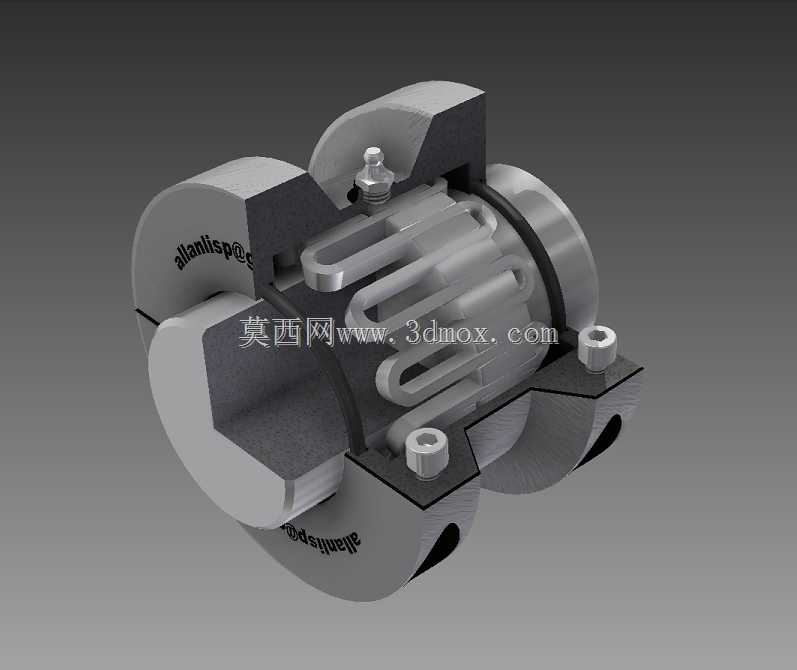

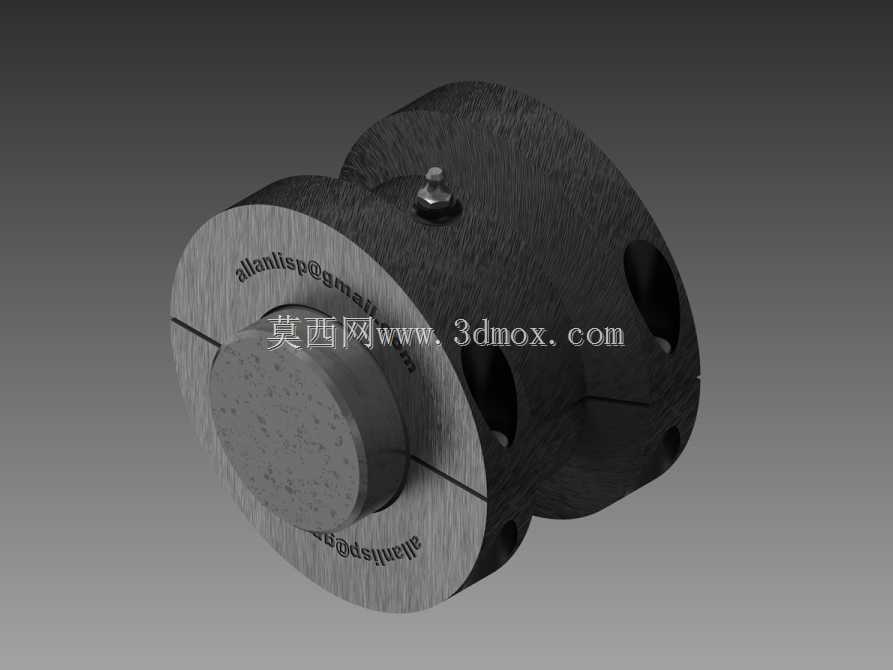

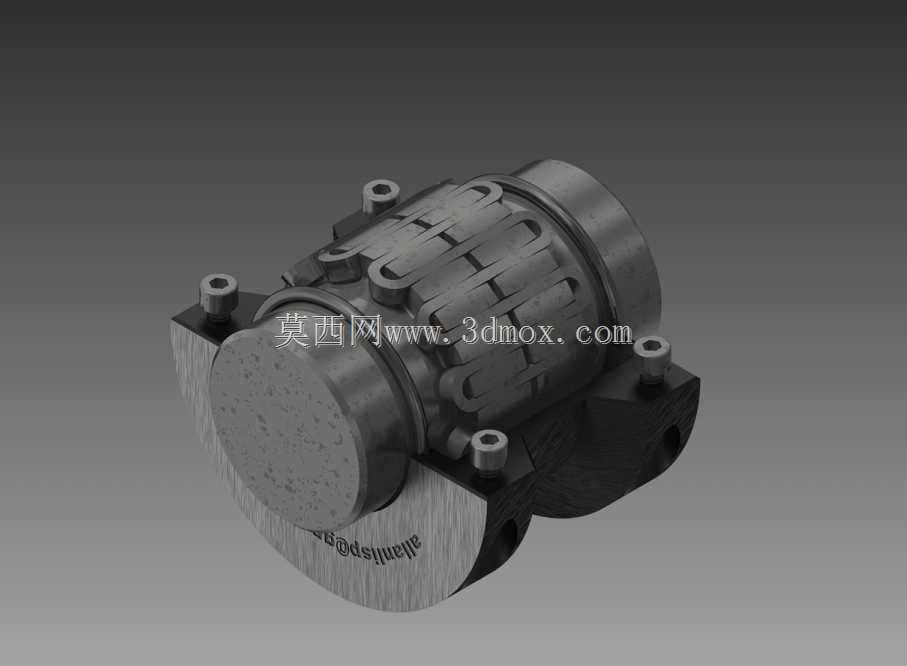

　　在结构设计思路上，这款联轴器采用对称式的两半毂体搭配锥形网格组件的布局，两侧毂体分别加工有和网格锥度匹配的锥形齿槽，装配时网格嵌入两侧齿槽后，通过端盖的螺栓预紧力将网格压紧在锥面配合位置，这种锥面配合的设计相比圆柱面配合，具备更好的对中性，同时压紧后网格和齿槽的接触面积更大，不会出现长期运行后网格松动打滑的问题。两侧毂体的安装端采用标准的螺栓孔布局，法兰端的安装孔位置经过公差匹配，适配常用的轴伸端连接尺寸，安装时不需要额外加工定制连接法兰，直接和常规的动力输出轴、负载输入轴法兰对接即可。毂体的材质选用中碳钢调质处理，表面做发黑防锈处理，兼顾结构强度和工况适应性，金属网格元件采用弹簧钢冲压成型后做热处理，保证足够的弹性极限和疲劳强度，在长期交变载荷作用下不会出现过早的疲劳断裂。

　　从安装边界和外形尺寸来看，这款联轴器的整体径向尺寸控制在中等规格区间，适合轴径在适配范围内的中等功率传动场景，轴向安装长度预留了足够的轴伸插入空间，毂体的轴孔可以根据实际需求加工成平键连接、花键连接等多种形式，适配不同的轴端连接标准。安装时需要注意两半毂体的端面间隙控制在设计要求范围内，过大会导致网格压紧力不足出现打滑，过小则会导致轴向补偿余量不足，运行中出现两端毂体碰撞的问题。径向安装空间需要预留出螺栓紧固的操作空间，因为端盖的紧固螺栓分布在法兰外圈，安装时需要有足够的扳手操作空间来完成预紧，预紧力需要按照对角线顺序逐步拧紧，保证端盖对网格的压紧力均匀分布，避免局部压力过大导致网格出现早期压溃。

　　在实际选型应用中，这类锥形网格联轴器不适合用在高速重载的极端工况，比如大功率破碎机、大型压缩机的主传动端，这类场景需要更大扭矩容量的联轴器类型，但在常规的中等功率工业设备传动场景中，它的综合性能表现均衡，既具备弹性联轴器的缓冲补偿能力，又比非金属弹性元件联轴器耐温范围更广、抗老化能力更强，不会因为长期运行出现橡胶元件老化开裂的问题，维护周期更长，日常运行中只需要定期检查端盖螺栓的预紧力，不需要频繁更换弹性元件，能有效降低设备的运维成本。建模过程中对锥形网格的曲面过渡做了优化处理，网格条和齿槽的配合面做了微小的倒角设计，避免装配时出现锐边切割网格的问题，同时网格的锥度角度经过反复校核，保证在最大补偿偏移量下，网格和齿槽依然有足够的接触面积传递额定扭矩，不会出现局部应力集中导致的元件失效。
