建筑横梁阳台用折边铝顶盖结构设计

　　在民用建筑外装、轻型钢结构配套构件的设计选型中，这类折边铝顶盖的应用场景十分明确，主要承担横梁外端封盖、阳台挑檐侧边防护、拱腹区域遮护的功能，替代传统的混凝土封边或薄铁皮折边件，解决金属构件长期外露易锈蚀、接缝处易渗水积灰的问题。从实际使用场景来看，这类构件常应用于低层装配式住宅的外挑阳台、轻型钢结构连廊的横梁端部、仿古建金属屋面的拱腹封边位置，安装后既可以遮挡内部型钢或混凝土梁的端部断面，避免构件截面直接暴露在户外环境中受雨水、紫外线侵蚀，也能让外装面形成连续平整的视觉效果，减少后期清洁维护的工作量。

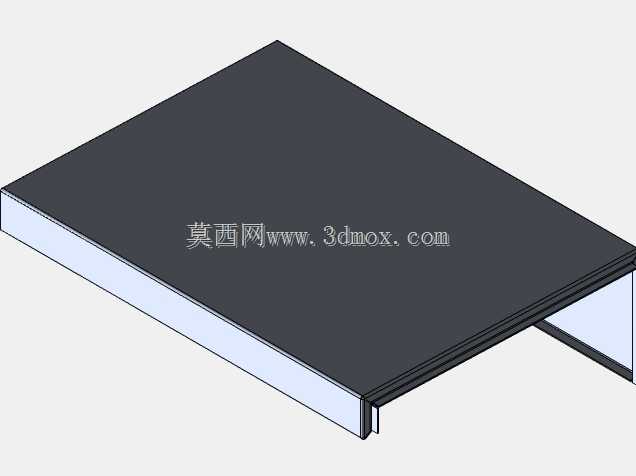

　　从结构设计思路来看，该构件采用3mm厚铝板一体折弯成型，没有额外的拼接焊缝，整体外形为带单侧折边的L型截面，主体平面尺寸为1500mm×750mm，折边高度根据配套梁体的截面高度做适配设计，折弯处预留了1.5倍板厚的内R角，避免折弯过程中铝板出现应力开裂，同时折边边缘做了卷边钝化处理，消除安装过程中的割手风险。设计时没有采用额外的加强筋结构，是因为3mm厚的6061-T6铝板自身平面刚度已经可以满足1.5米跨度下的风荷载要求，常规地区0.45kN/㎡的基本风压作用下，平面最大变形量控制在1.2mm以内，不会出现肉眼可见的下挠或鼓凸，完全满足外装构件的变形限值要求。

　　在安装边界的设计考量上，构件的折边内侧预留了自攻螺钉的安装孔位，孔位间距控制在300mm，沿构件长度方向均匀排布，安装时不需要额外做焊接作业，直接通过不锈钢自攻钉将折边固定在梁体侧面的预埋木砖或型钢转接件上即可，主体平面与梁体顶面保持齐平，相邻两块铝顶盖的拼接处预留3mm的伸缩缝，适配铝板热胀冷缩的变形量，避免高温季节构件起拱变形。构件的平面边缘做了5mm的小斜边下折处理，既可以让雨水顺着边缘滴落，不会顺着构件底面回流污染墙面，也能避免边缘处的铝板毛边外露，提升整体的安装观感。

　　从功能特性来看，一体折弯的铝顶盖相比传统的拼接式封盖，没有焊缝锈蚀的隐患，铝板表面可以根据建筑外装的配色需求做氟碳喷涂或阳极氧化处理，户外使用寿命可以达到20年以上，不需要中途做防腐维护。在拱腹位置使用时，该构件的折边可以卡在拱架的侧向龙骨上，不需要额外做复杂的转接结构，安装效率比传统石材封边提升60%以上，同时构件自重仅为同尺寸石材封边的1/20，不会给下部挑梁增加额外的荷载负担，尤其适用于挑出长度较大的阳台或连廊结构。

　　在三维建模过程中，这类构件需要重点控制折弯系数的准确性，3mm铝板的折弯扣除值按照5.1mm设置，才能保证折弯后的实际外形尺寸与设计值一致，避免现场安装时出现拼缝过大或无法就位的问题。建模时不需要做过度的工艺细节简化，要准确还原折边处的R角、边缘的钝化卷边、安装孔的沉头结构，方便后续直接导出加工图纸用于数控折弯加工，减少工艺人员二次绘图的工作量。同时要注意构件的形位公差控制，主体平面的平面度公差控制在1mm/m以内，折边与主体平面的垂直度公差不超过0.5mm，保证安装后相邻构件的接缝顺直，没有高低差。
