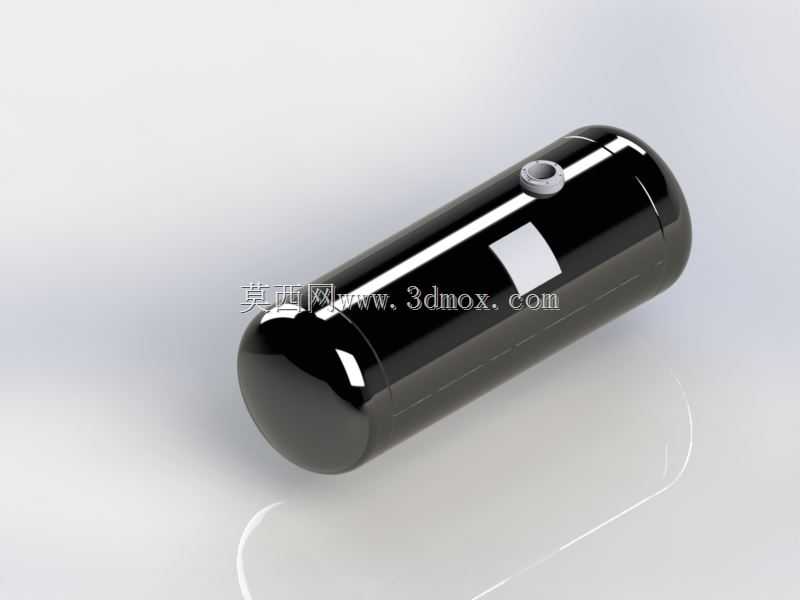

车载60升液化石油气储存罐体结构

　　在车用燃气供给系统的设计环节中，液化石油气储存罐体是核心承压部件，其结构合理性直接决定整车燃气系统的安全性与空间利用率。这类罐体主要适配以液化石油气为燃料的乘用车辆、轻型商用车辆，安装位置多为车辆底盘下方的预留安装位、后备箱侧部的专用储物舱，需要在有限的车身空间内完成固定，同时满足行车过程中的振动耐受、压力稳定、密封可靠等多重工程要求。

　　从功能特性来看，该罐体需要稳定储存60升额定容量的液化石油气，常温下罐内介质保持带压液态状态，罐体本体需要承受恒定的内压载荷，同时要耐受车辆行驶过程中来自路面的颠簸振动、加减速过程的惯性冲击、环境温度变化带来的内压波动。罐体顶部设置的集成接口，用于集成充装阀、出液阀、安全阀、液位传感器等配套部件，实现燃气充装、供给、超压泄放、液位监测的全流程功能，接口位置的凸台结构做了加厚处理，避免接口部位应力集中导致的开裂风险。

　　设计过程中，首先要确定罐体的主体结构形式，采用两端标准椭圆形封头+中间圆柱形直筒段的结构，这种结构形式在承压状态下的应力分布最为均匀，相比方形、异形罐体，能够在相同壁厚下承受更高的内压，同时减少材料用量，降低罐体自重。直筒段采用薄板卷制焊接成型，板材选用车用压力容器专用的低合金高强度钢，兼顾强度与冲压焊接性能，封头采用整块板材冲压成型，避免拼接焊缝带来的泄漏风险，所有焊缝位置都需要做无损检测，确保焊接质量符合承压部件的要求。

　　外形尺寸的设定需要匹配车辆的安装边界，罐体整体为卧式圆柱结构，长度方向的尺寸需要适配底盘纵梁之间的预留间距，直径尺寸需要保证安装后罐体最低点距离地面的高度满足整车通过性要求，避免行车过程中剐蹭路面障碍物。罐体外部的固定支座位置需要对应车身底盘的安装点，支座与罐体之间采用焊接连接，同时增加加强筋结构分散固定点的载荷，避免长期振动下支座与罐体连接位置出现疲劳开裂。罐体表面做黑化防腐处理，能够抵御行车过程中泥水、盐分的侵蚀，延长罐体的使用寿命，表面预留的标识区域用于粘贴介质标识、压力参数、检验信息等强制标识。

　　在建模过程中，需要重点处理封头与直筒段的相贯线位置，确保焊接坡口的尺寸准确，顶部接口凸台与罐体的连接位置做圆滑过渡，减少应力集中点。罐体的壁厚设定需要经过强度校核，根据额定工作压力、材料屈服强度、焊接系数等参数计算得出，在保证安全系数的前提下尽可能减小壁厚，控制罐体整体重量，避免增加车辆的额外负载。内部可以根据需要设置防波板结构，减少车辆行驶过程中罐内液态介质的晃动冲击，降低晃动对罐体稳定性的影响，防波板上开设流通孔，保证介质能够在罐内正常流动，同时缓冲液体的冲击力。

　　这类罐体的设计还需要考虑日常维护的便利性，接口位置的布局要预留足够的操作空间，方便后续充装、检修、阀门更换等操作，安全阀的泄放方向需要避开车辆的线束、管路以及人员可能接触的位置，确保超压泄放时不会造成次生危险。罐体安装时需要采用专用的固定抱箍配合橡胶减震垫，减少行车振动向罐体的传递，同时避免刚性连接带来的磨损，固定螺栓需要采用防松结构，保证长期使用过程中连接可靠。
