大口径高压明杆闸阀结构设计展示

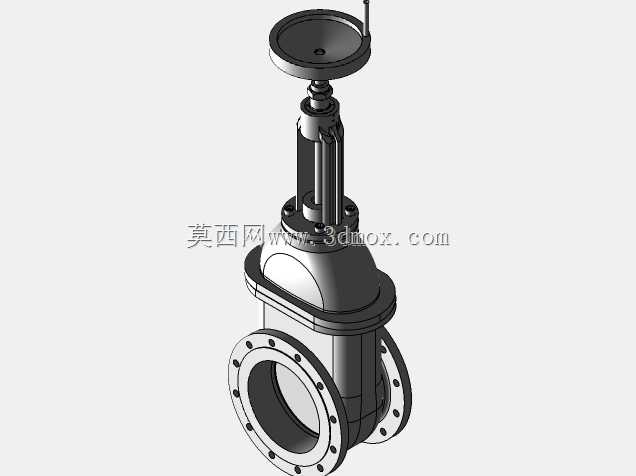

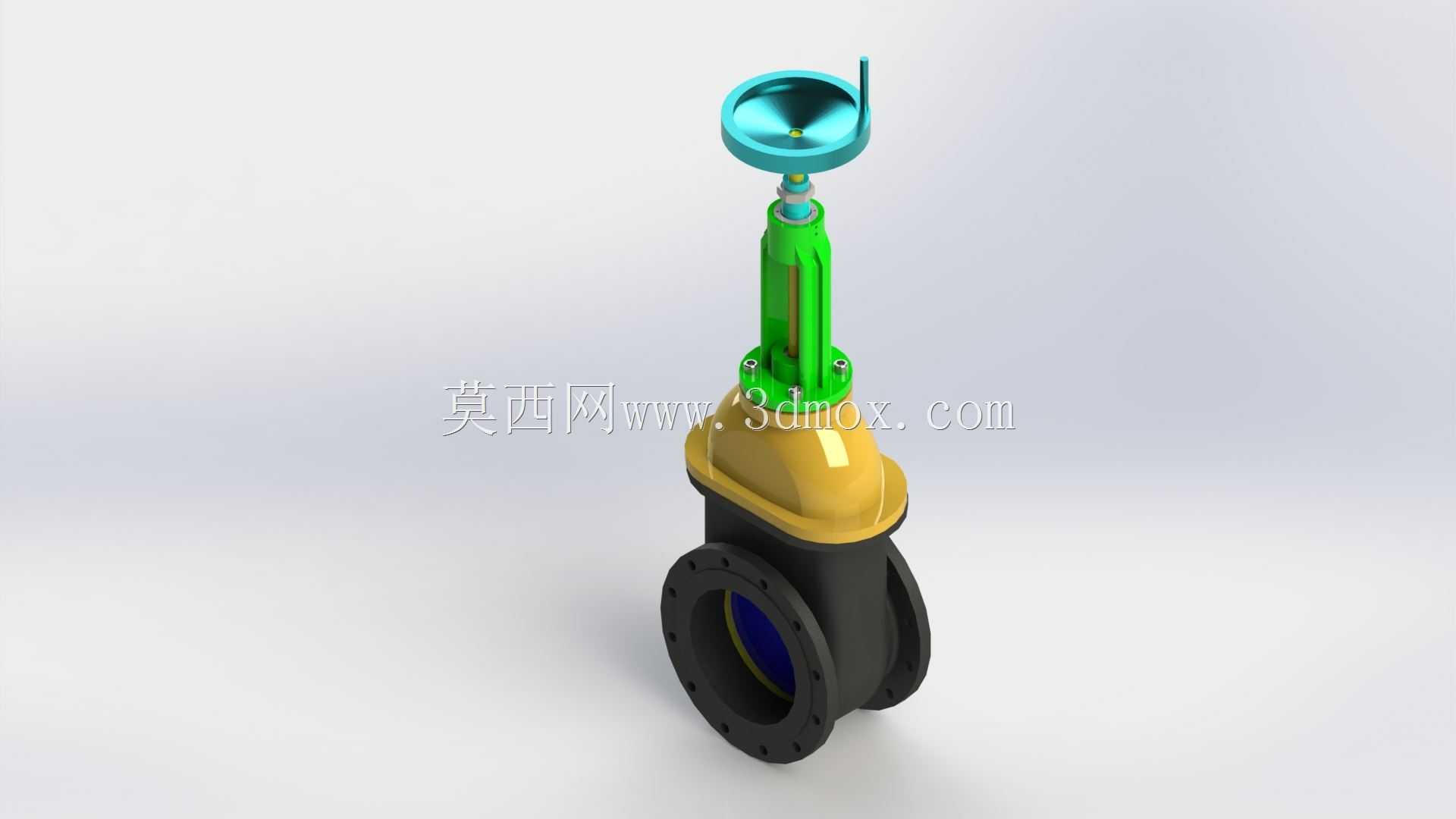

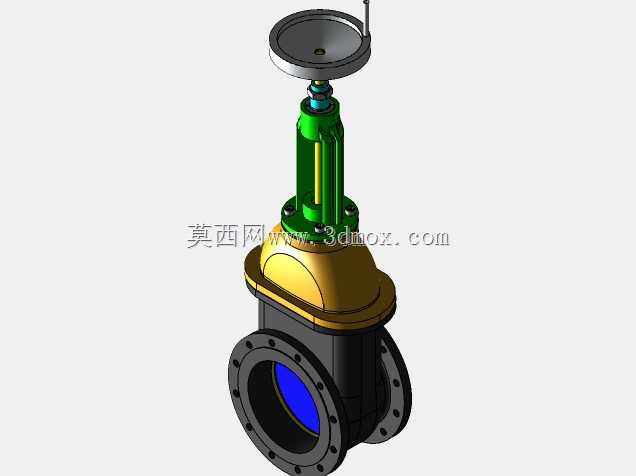

　　在市政供水主干网、长距离输油输气管线、大型化工装置的工艺管路系统中，大口径截断类阀门的选型直接决定整套管网的运行可靠性与维护成本，本次展示的这款闸阀结构，正是针对250mm公称通径、250巴高压工况设计的管路截断部件。不同于小口径低压闸阀的轻量化设计思路，这款闸阀从结构强度到密封形式都做了针对性强化，阀体采用暗杆？不，是明杆结构设计，阀杆外露部分搭配了醒目的启闭指示结构，操作人员在现场巡检时，不需要额外加装开度检测装置，仅凭顶部指示件的位置就能快速判断阀门当前的启闭状态，避免误操作带来的管路憋压、介质泄漏等生产事故。

　　从安装边界来看，这款阀门的法兰连接尺寸严格匹配公称通径250mm对应的高压法兰标准，阀体两侧的法兰密封面采用凸面结构，搭配金属缠绕垫片即可实现高压下的可靠密封，安装时不需要对管路端做额外改造，可直接替换同参数等级的老旧闸阀，降低现场改造的施工量。阀体流道采用全通径设计，介质流经阀门时的流阻几乎与同径直管段一致，不会在阀腔内部形成涡流区，一方面减少了介质输送过程中的压力损失，降低长距离输送的动力能耗，另一方面也避免了含固体颗粒的介质在阀腔内沉积，减少阀板密封面的磨损，延长阀门的实际使用寿命。

　　在功能特性上，这款闸阀的密封副采用硬密封搭配软密封的复合结构，硬密封层承受高压介质的冲刷，软密封层填补微观密封间隙，即使在250巴的高压工况下频繁启闭，也能保证截断后的零泄漏，避免管路检修时出现介质渗漏的安全隐患。阀杆部分采用多级填料密封结构，填料压盖通过对称布置的螺栓预紧，现场维护时不需要整体拆解阀门，仅需在线调整压盖螺栓的预紧力，就能补偿填料磨损带来的密封间隙，大幅降低设备的日常维护成本。阀盖与阀体的连接采用高强度螺栓均布锁紧，连接面的密封垫片选用耐高压、耐温变的金属复合材料，能够适应管路系统启停过程中的温度波动与压力冲击，不会出现连接面渗漏的问题。

　　从设计思路层面，这款闸阀的结构建模充分考虑了实际生产中的加工工艺性，阀体的外形过渡处全部采用圆角设计，既减少了铸造过程中的应力集中点，降低铸件出现砂眼、裂纹的废品率，也避免了高压工况下应力集中导致的阀体开裂风险。顶部的启闭操作端采用标准方头结构，既可以搭配手动轮操作，也可以根据现场需求加装电动、气动执行机构，不需要对阀杆上部结构做二次改造，适配不同自动化等级的管路系统。阀板的导向结构采用阀体整体铸造的导向槽，不需要额外加装导向零件，既减少了装配环节的零件数量，也避免了导向零件脱落导致的阀板卡涩故障，保证阀门在长期静置后依然能够灵活启闭。

　　在实际应用场景中，这类高压大口径闸阀通常安装在管路的主干线截断位置，正常生产过程中保持全开状态，仅在管路检修、设备维护时执行截断操作，因此模型在结构设计时特意强化了阀板与阀座的抗冲刷性能，即使在高速流动的介质中长期浸泡，密封面也不会出现过度冲蚀。同时，明杆结构的设计让阀杆的螺纹部分不与管内介质直接接触，避免了介质中的腐蚀性成分、固体颗粒对阀杆螺纹的磨损与腐蚀，保证阀杆传动过程的顺畅性，不会出现启闭卡滞、阀杆咬死的问题。不同于对夹式蝶阀等结构紧凑的截断阀，这款闸阀虽然轴向安装尺寸更长，但密封可靠性、高压耐受能力都远高于同通径的其他截断阀类，是高压大管径管路系统中截断功能的首选部件。建模过程中对每个零件的配合公差都做了对应标注，装配关系完全符合实际阀门的装配逻辑，既可以作为阀门设计人员的结构参考，也可以用于管路系统的整体装配模拟，提前验证阀门与周边管路、设备的安装干涉问题，减少现场安装时的返工量。
