镀铬多辐条运动款汽车轮毂三维设计

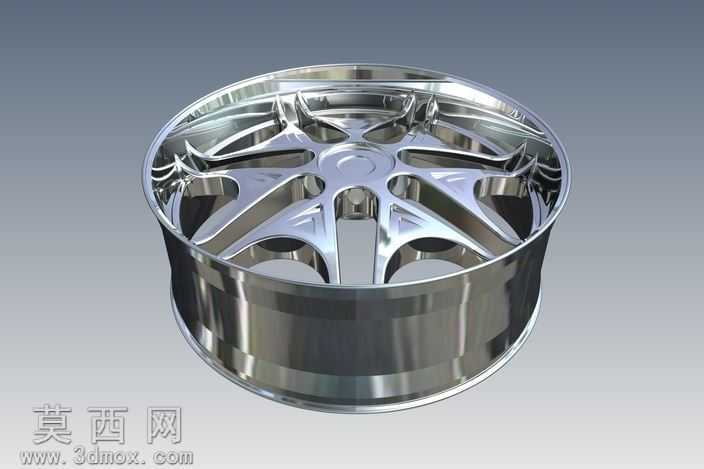

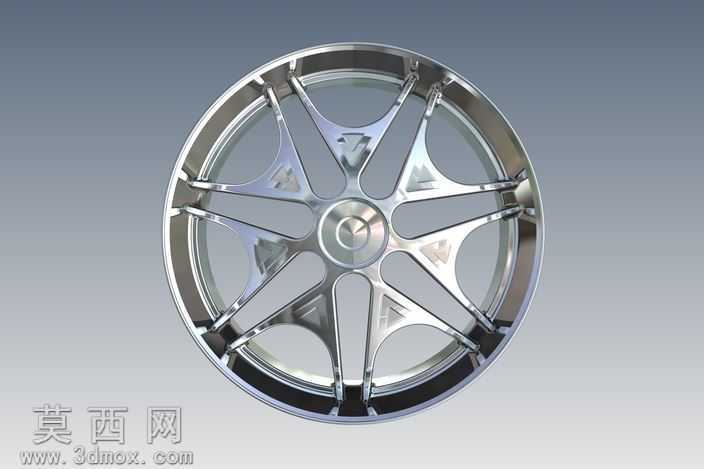

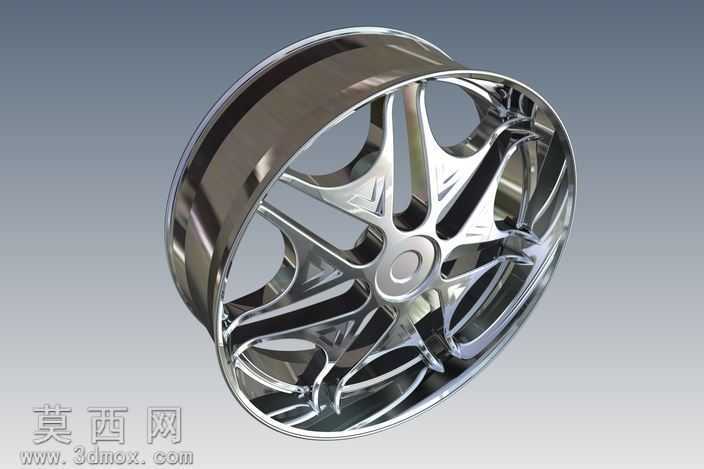

本作品为汽车车轮轮毂的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化构建，首先基于轮毂的安装基准确定中心定位孔、螺栓孔位的同轴度参数，以中心轴为阵列基准完成辐条结构的圆周阵列排布，保证每根辐条的几何尺寸完全一致，避免后期动平衡出现参数偏差。建模过程中优先绘制轮毂的截面轮廓草图，通过旋转特征生成轮辋的基础筒体结构，再针对轮辋边缘的胎圈座、凸缘结构做精细化倒角与拔模处理，确保结构尺寸符合民用乘用车轮胎的装配公差要求。辐条部分采用多段样条曲线勾勒流畅的扭转曲面造型，通过放样、扫掠特征生成带镂空结构的辐条实体，既保留了运动化的视觉张力，也通过镂空结构合理降低了轮毂的整体自重，兼顾造型美观性与轻量化设计需求。材质与渲染阶段，为模型赋予高光亮面镀铬金属材质，调整材质的反射率、粗糙度参数，模拟真实电镀铬层的镜面反射效果，同时在辐条的转折棱边处做微小的圆角过渡，避免渲染时出现尖锐棱角的生硬反光，让金属质感更贴近真实改装轮毂的视觉效果。场景搭建时采用渐变灰色背景搭配三点布光，主光源从侧上方打亮轮毂的正面曲面，辅光源补全暗部的反光细节，轮廓光勾勒轮辋的边缘结构，最终渲染出的效果图清晰展现了轮毂的曲面流畅度与金属光泽质感。结构设计上充分考虑轮毂的受力特性，辐条与轮辋、中心安装盘的衔接位置做了加厚过渡处理，避免应力集中导致的结构强度不足，中心安装盘的凸台结构预留了刹车系统的避让空间，轮辋的内侧曲面做了平滑处理，减少轮胎装配时的磨损风险，整体设计兼顾视觉表现力与实际装配的结构合理性，可用于汽车外观改装方案展示、汽配产品设计参考等场景。
