小型通用汽油机化油器结构三维数模

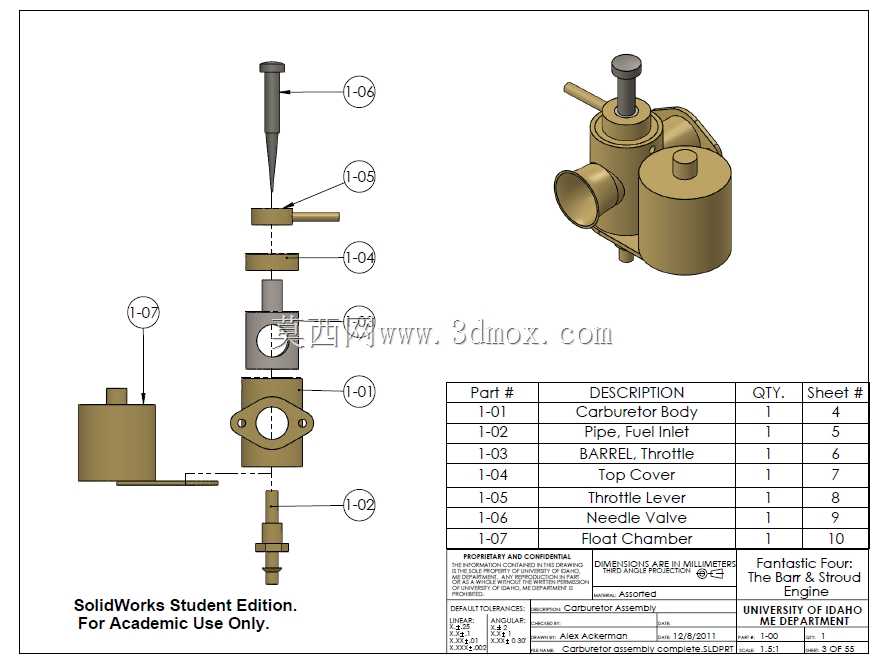

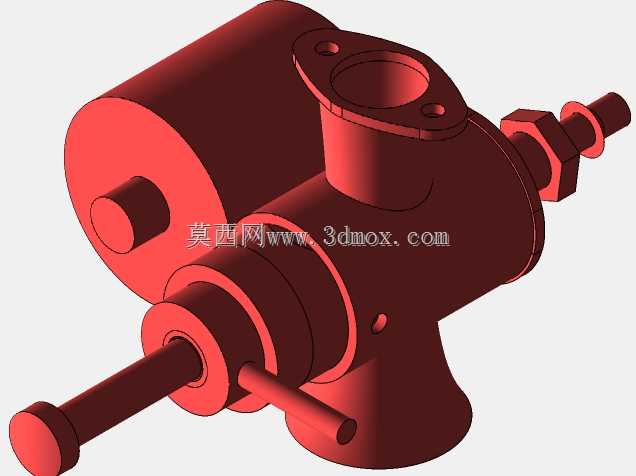

　　在小型通用动力、轻型摩托、老式乘用车辆的燃油供给系统里，化油器是承担燃油雾化、空燃比匹配的核心部件，直接决定动力输出的平顺性、燃油消耗水平与怠速稳定性。这套化油器的三维结构完全按照实际量产的浮子式化油器测绘建模，还原了真实部件的装配关系与接口尺寸，可直接用于动力系统匹配验证、教学演示或逆向开发参考。从结构布局来看，模型完整呈现了化油器的几个核心功能腔室：侧置的大口径进气喇叭口直接对接空气滤清器侧的进气管路，喇叭口做了渐扩的流线型设计，能减少进气阻力，保证大负荷工况下的进气充量；顶部的柱塞式节气门通过顶部的操纵杆与油门拉线连接，柱塞上下移动即可改变进气通道的流通截面积，匹配不同负荷下的进气量需求，柱塞顶端的复位弹簧结构也做了完整还原，

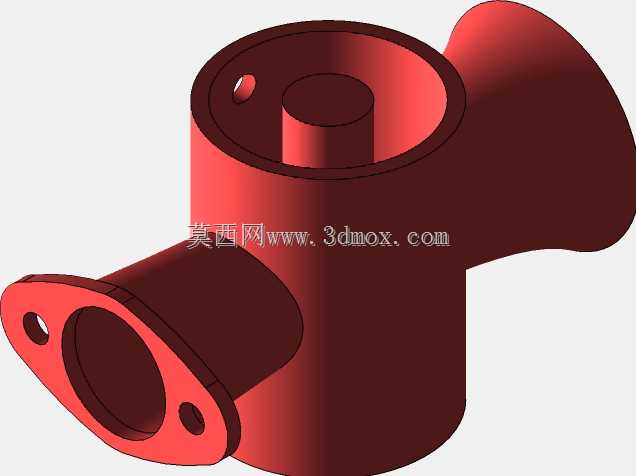

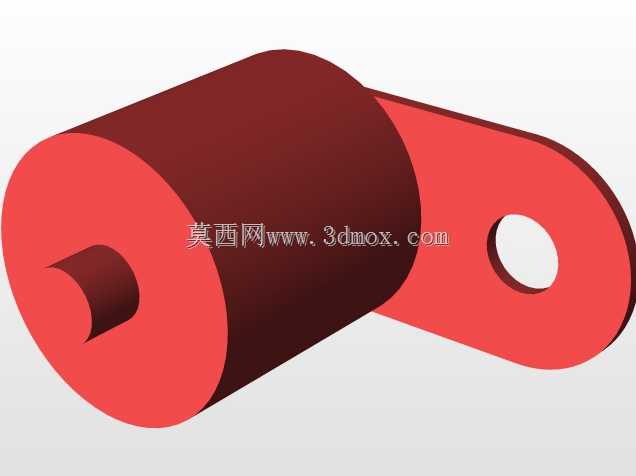

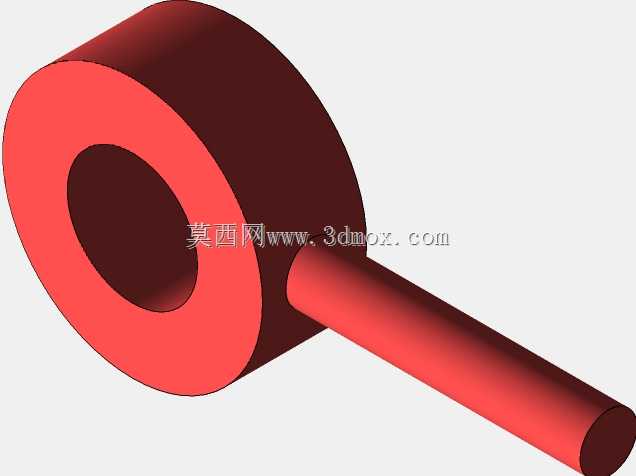

　　能直观看到油门回位的机械逻辑；旁置的浮子室是存储燃油、稳定油面高度的核心结构，浮子室的进油接口、油面控制机构的安装位都在模型上有明确体现，浮子室的外形做了圆弧过渡处理，既避免了应力集中，也能在整机振动时减少燃油晃荡对油面稳定性的影响。从安装边界来看，化油器的进气端与出气端的接口法兰做了标准化的安装孔位设计，两个接口的中心距、法兰厚度、安装孔直径都适配通用小型汽油机的安装尺寸，底部的放油螺塞位置预留了足够的操作空间，日常维护时无需拆卸整个化油器即可完成浮子室的积油排放；侧面的操纵摇臂转动角度覆盖了从怠速到全负荷的行程范围，摇臂的初始位置预留了怠速调整螺钉的安装空间，可在装配后直接进行怠速工况的空燃比微调。设计思路上，

　　这套化油器没有采用复杂的等真空膜片结构，而是用结构更简单、维护成本更低的柱塞式节气门结构，更适合对成本敏感、维护条件有限的通用动力场景，所有的油路、气路通道都做了圆滑过渡，没有直角突变的结构，能减少燃油沉积与气流阻力，浮子室与喉管部位的连接位置做了密封面的凸台设计，装配时加装密封垫即可保证负压状态下不漏气，避免因漏气导致的空燃比失准。在实际应用场景中，这类化油器多用于152F、168F系列的小型通用汽油机，配套在小型发电机、微耕机、园林机械、老式轻便摩托车上，结构简单可靠，对燃油品质的适应性更强，相比电喷系统的部件成本更低，在非道路移动的小型动力领域仍有广泛的应用空间。建模过程中对各个部件的配合间隙做了符合工程实际的预留，

　　节气门柱塞与腔体的配合间隙控制在合理范围内，既保证柱塞能灵活上下移动，又不会因间隙过大导致漏气，各个安装孔的位置度公差也按照实际量产的要求做了对齐，可直接导出工程图用于样件试制。从外形尺寸来看，整个化油器的最大轮廓尺寸适配单缸小排量汽油机的安装空间，不会与周边的空滤器、油箱、发动机缸盖等部件产生干涉，浮子室的下沿高度高于发动机进气歧管的最高位置，避免停机时燃油自流进入气缸导致淹缸。
